Последовательность действий

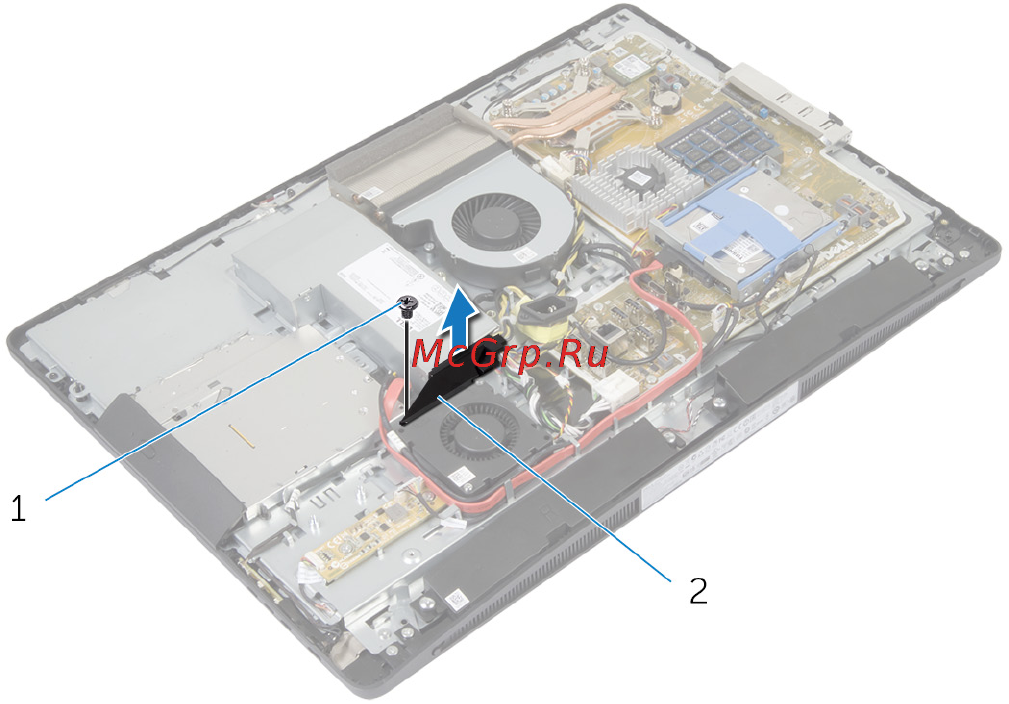

1 Выверните винт крепления кронштейна вентилятора блока питания к корпусу
компьютера.
2 Приподнимите крепление кронштейна вентилятора блока питания и снимите
с корпуса компьютера.
1 винт 2 кронштейн вентилятора
блока питания
3 Отсоедините кабель питания вентилятора от блока питания.
76
