Последовательность действий
ОСТОРОЖНО: Извлечение батарейки типа «таблетка» сбрасывает
настройки BIOS до установленных по умолчанию. Рекомендуется
запомнить настройки BIOS перед извлечением батарейки типа
«таблетка».
1 Расположите гнездо батарейки типа «таблетка» на системной плате. Для
более подробной информации, см.
Компоненты системной платы.

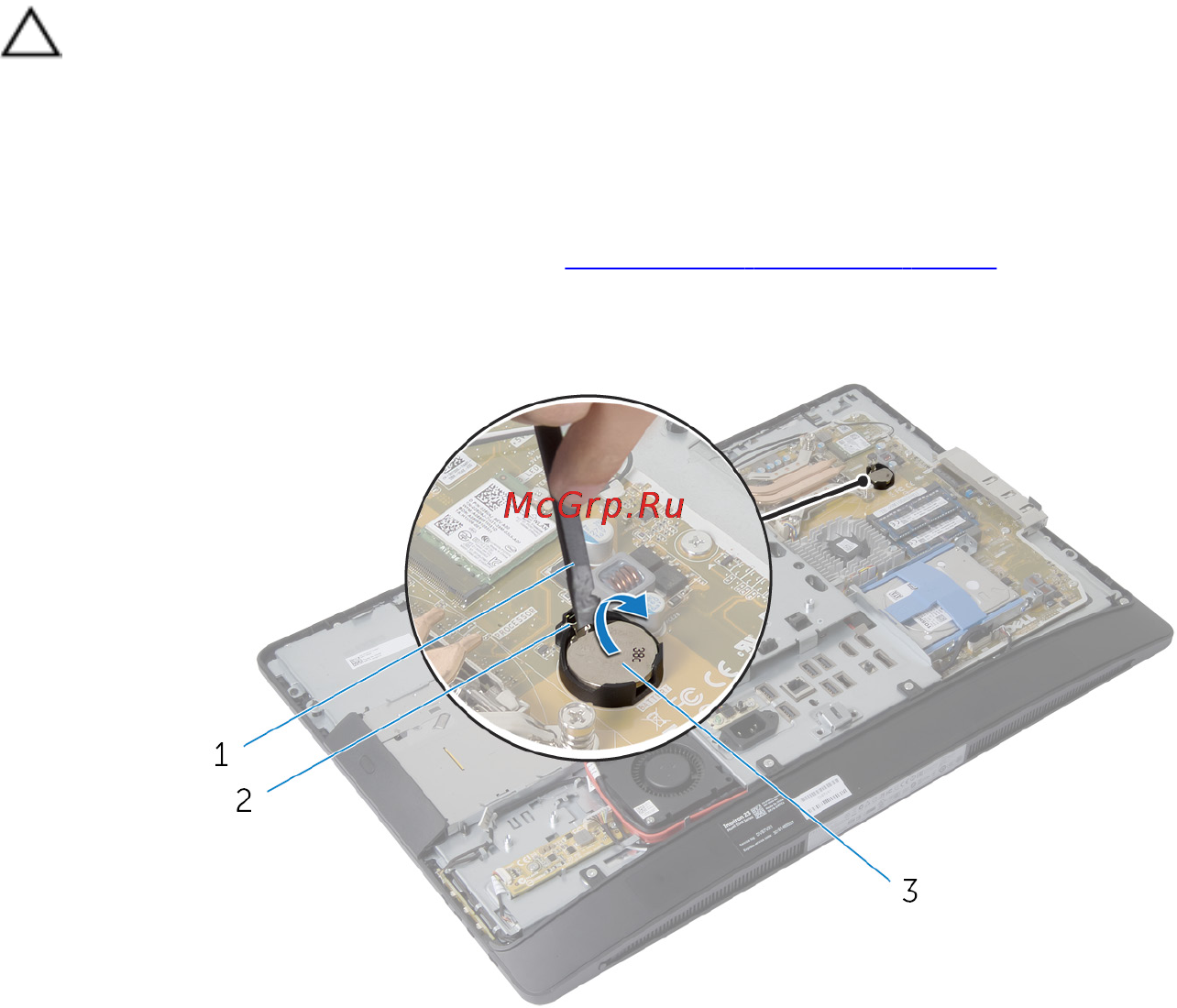

2 С помощью пластмассовой палочки нажимайте на защелку батареи типа
«таблетка» до тех пор, пока батарея не выскочит.
1 пластмассовая палочка 2 фиксатор
3 батарея типа «таблетка»
63
