Последовательность действий
1 Надавите на кронштейны для жесткого диска и вытащите жесткий диск в
сборе, чтобы высвободить каркас жесткого диска.
2 Приподнимите жесткий диск в сборе и извлеките его из каркаса.

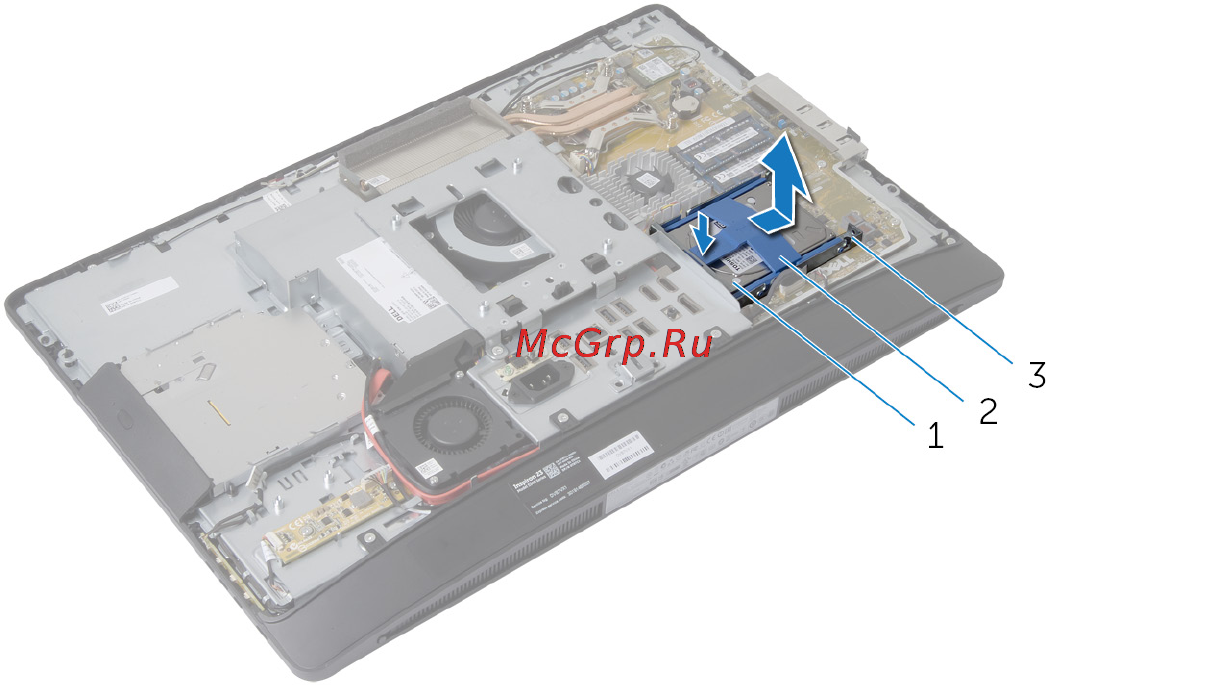

1 жесткий диск 2 скоба жесткого диска
3 каркас жесткого диска
