Последовательность действий
1 Отделите ленту, которая крепит антенные модули к лицевой панели дисплея.
2 Открутите винты, которыми антенный модуль крепится к лицевой панели
дисплея.
3 Запомните, как были уложены антенные кабели и извлеките антенные кабели
из направляющих желобков в корпусе компьютера.
4 Приподнимите и снимите антенные модули с лицевой панели дисплея.

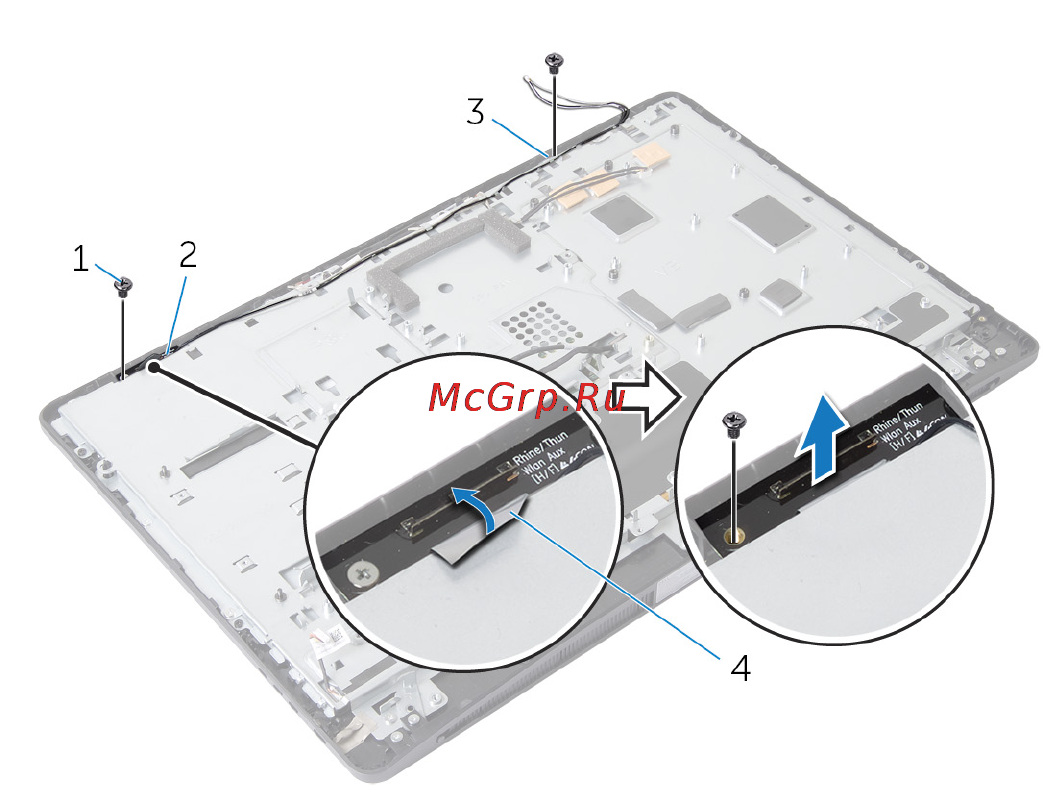

1 винты (2 шт.) 2 правый антенный модуль
3 левый антенный модуль 4 фиксирующая пленки
