Dell Inspiron 5348-8099 [32/119] Последовательность действий
![Dell Inspiron 5348-8099 [32/119] Последовательность действий](/views2/1141925/page32/bg20.png)
Последовательность действий

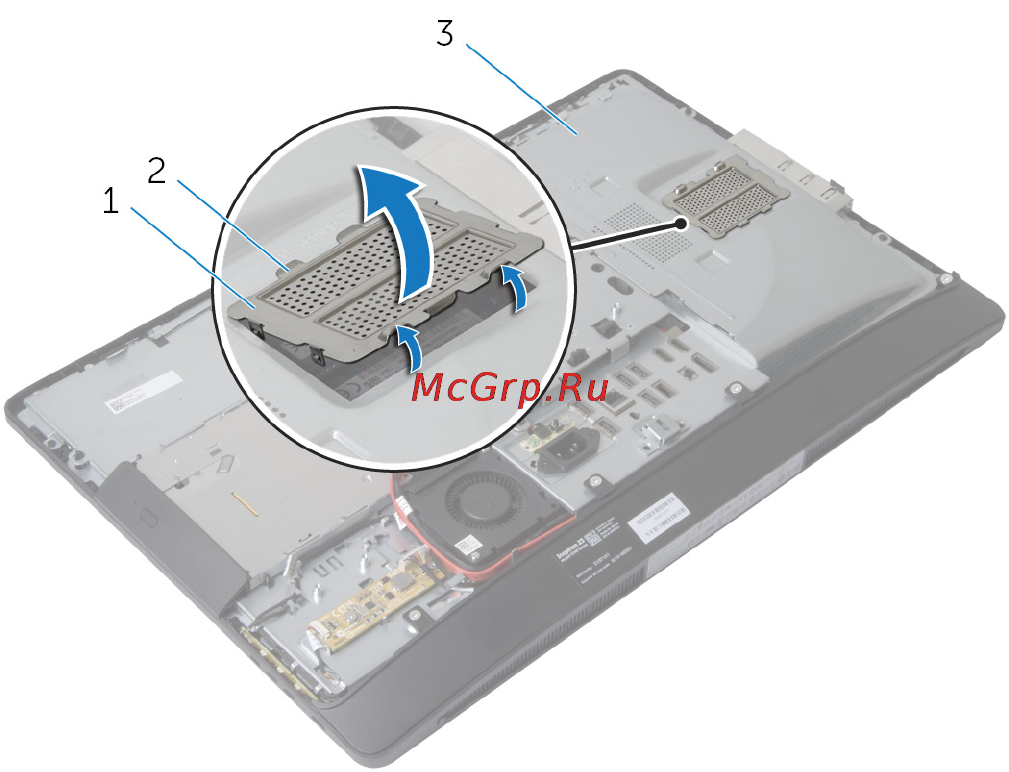

1 С помощью выступа приподнимите экран модуля памяти с экрана системной
платы.
1 экран модуля памяти 2 фиксаторы (6)
3 экран системной платы
2 Подушечками пальцев осторожно раскрывайте фиксаторы с каждой стороны
разъема модуля памяти до тех пор, пока модуль памяти легко не выскочит из
разъема.
32
