Последовательность действий
1 Выверните винты крепления порта питания к экрану платы ввода-вывода.
2 Вытащите винты, которыми крепится плата ввода-вывода к основания
панели дисплея.

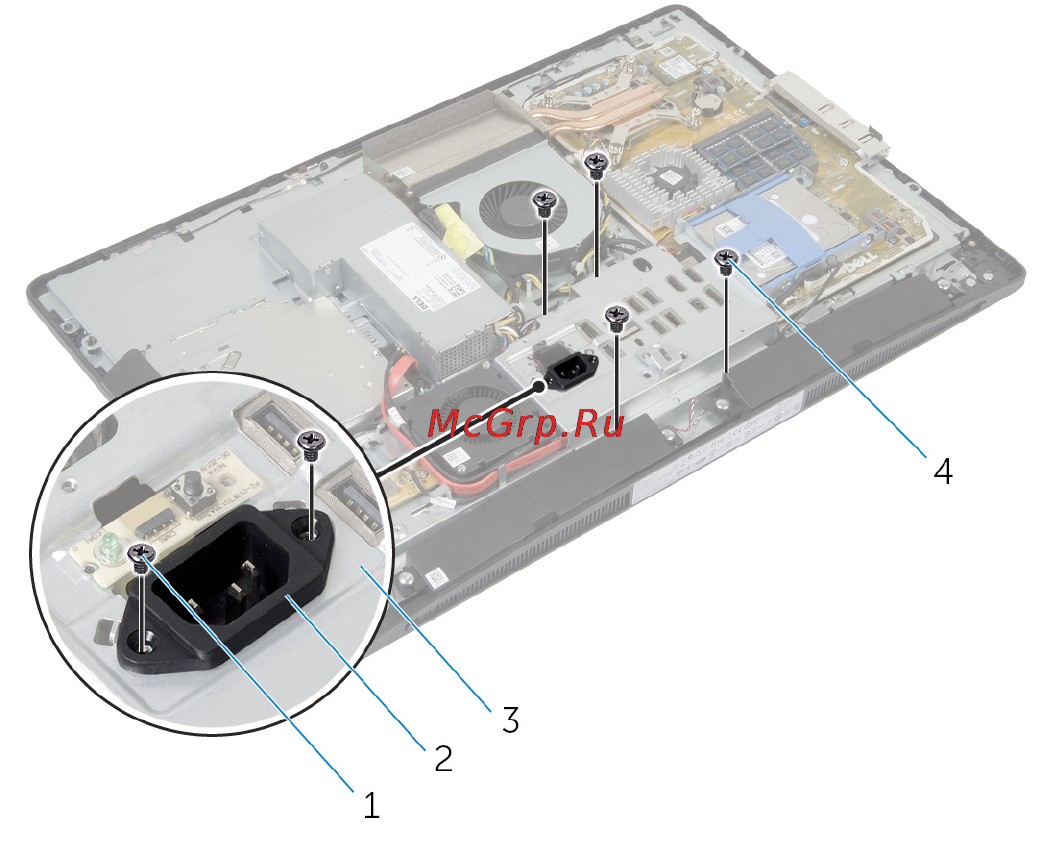

1 винты разъема питания (2) 2 разъем питания
3 панель ввода/вывода 4 винты панели ввода/вывода
(4)
3 Слегка приподнимите плату ввода-вывода и протяните разъем питания через
плату ввода-выводы.
66
