Dell Inspiron 5348-8099 Инструкция по эксплуатации онлайн [77/119] 130012
![Dell Inspiron 5348-8099 Инструкция по эксплуатации онлайн [77/119] 130012](/views2/1141925/page77/bg4d.png)

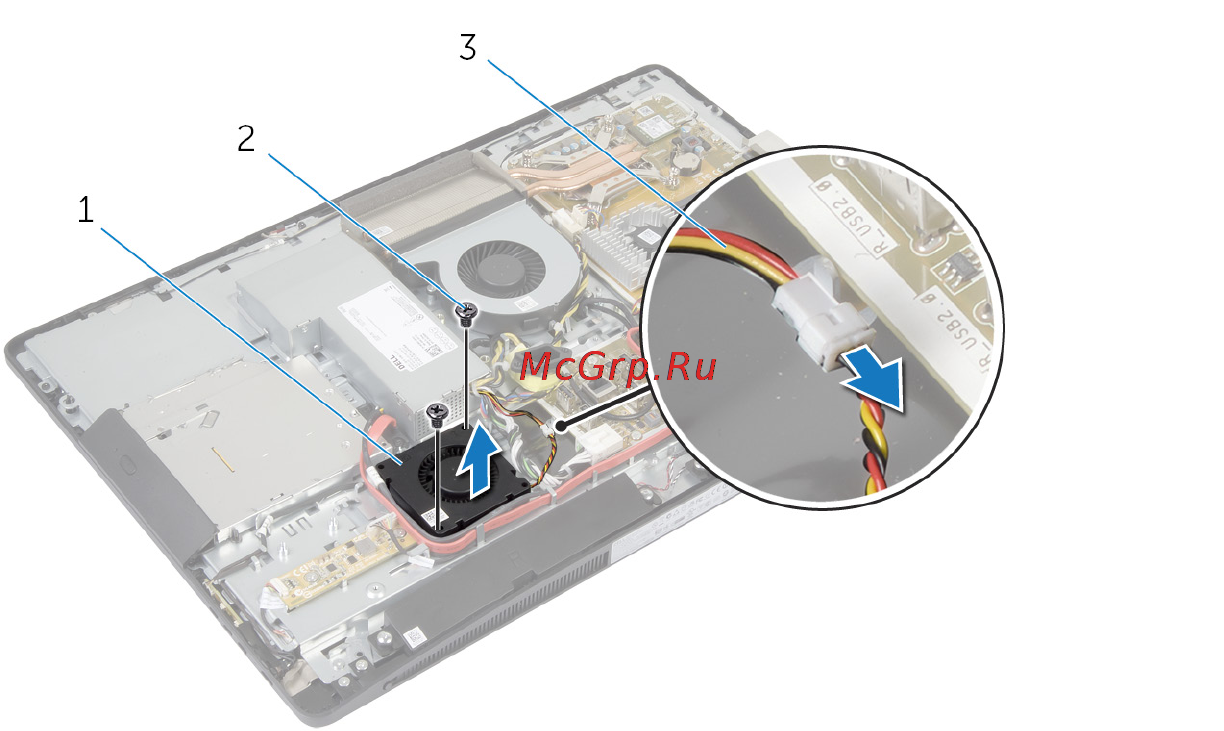

4 Выверните винты, которыми вентилятор блока питания крепится к корпусу
компьютера.
1 вентилятор блока питания 2 винты (2 шт.)
3 кабель вентилятора блока
питания
77
