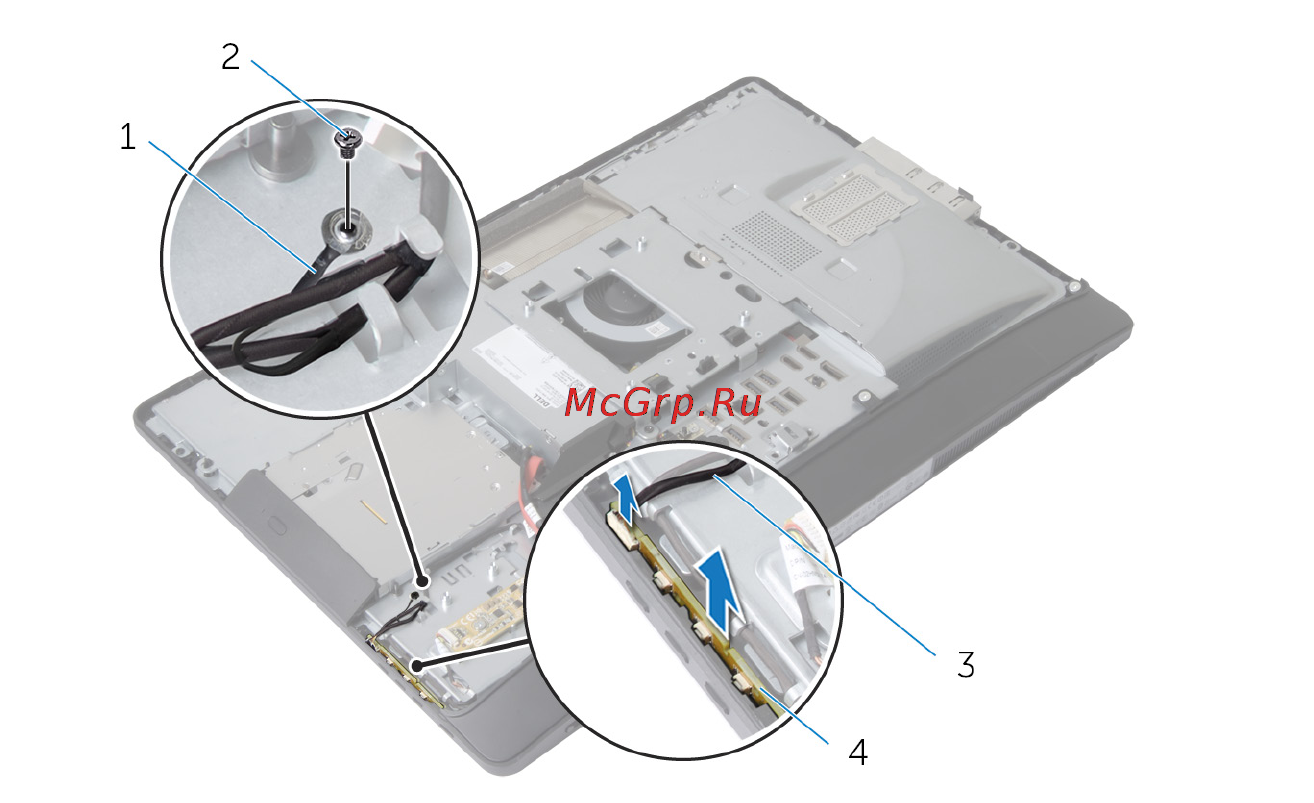

3 Отсоедините кабель платы кнопок управления от разъема на плате кнопок
управления.
1 кабель заземления 2 винт
3 кабель платы кнопок
управления
4 плата кнопок управления
48
