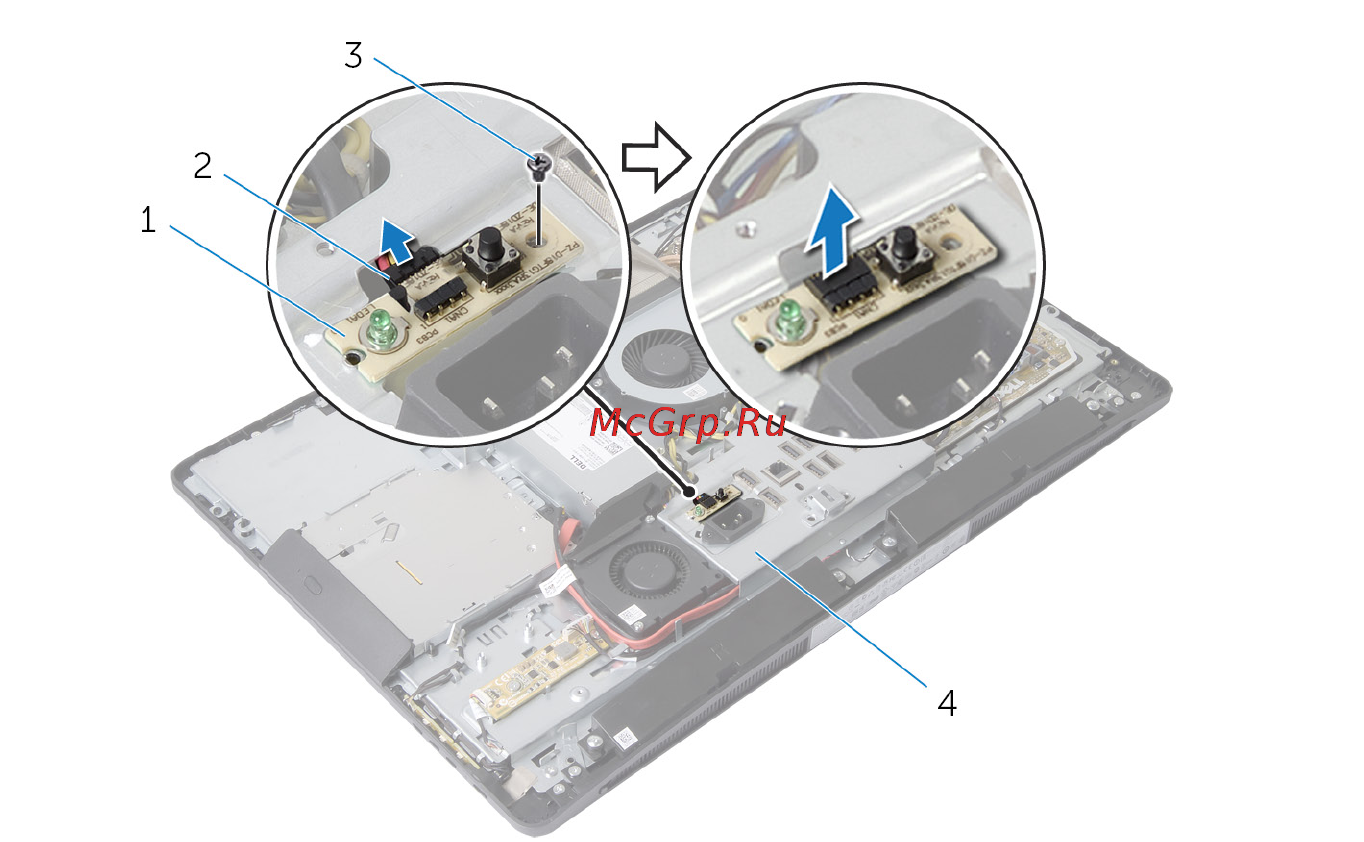

3 Приподнимите плату диагностики блока питания и снимите ее с платы
ввода-вывода.
1 плата диагностики блока
питания
2 кабель платы диагностики
блока питания
3 винт 4 панель ввода/вывода
