Dell Inspiron 5348-8099 Инструкция по эксплуатации онлайн [57/119] 130012
![Dell Inspiron 5348-8099 Инструкция по эксплуатации онлайн [57/119] 130012](/views2/1141925/page57/bg39.png)

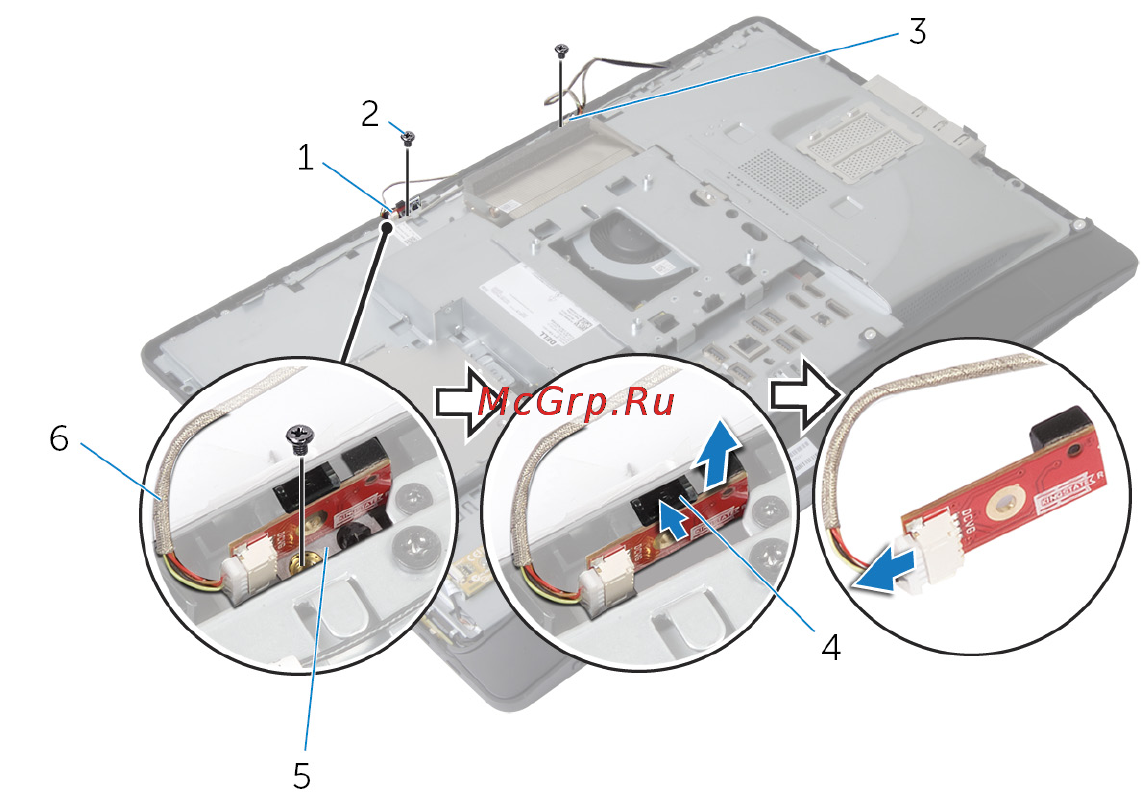

4 Отсоедините микрофонные кабели от микрофонов.
1 правый микрофон 2 винты (2 шт.)
3 левый микрофон 4 защелки (2)
5 скобы микрофона (2) 6 микрофонные кабели (2)
57
