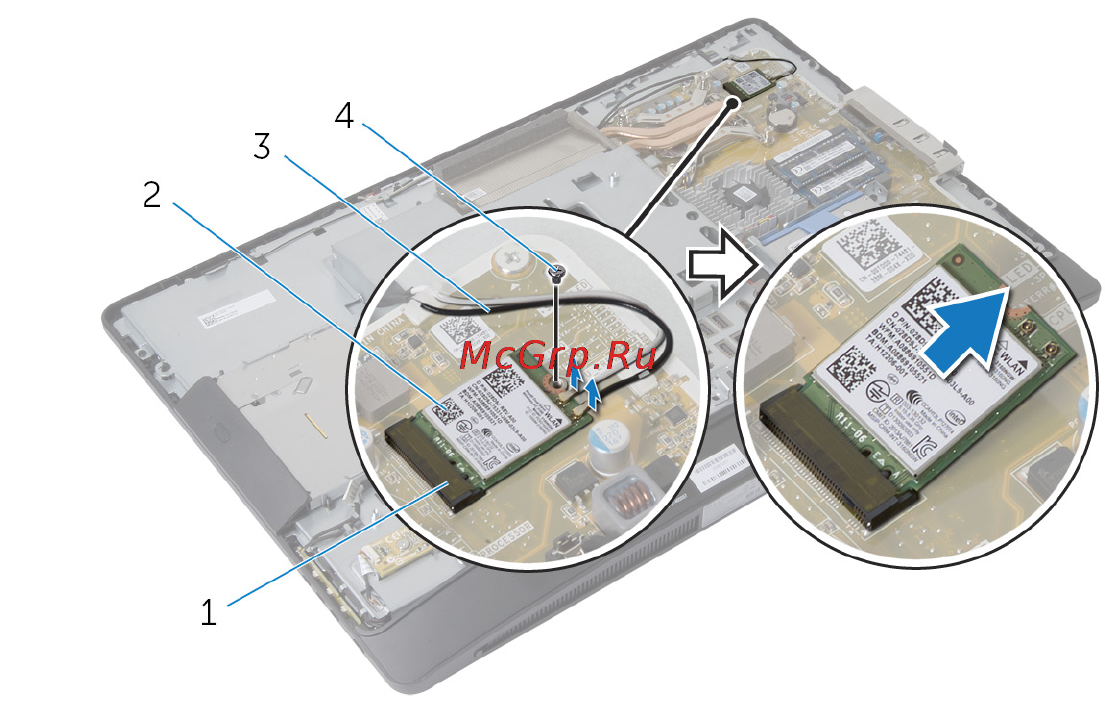

3 Потяните и вытащите плату беспроводной сети из разъема мини-платы на
системной плате.
1 Разъем мини-платы 2 плата беспроводной связи
3 антенные кабели 4 винт
60
