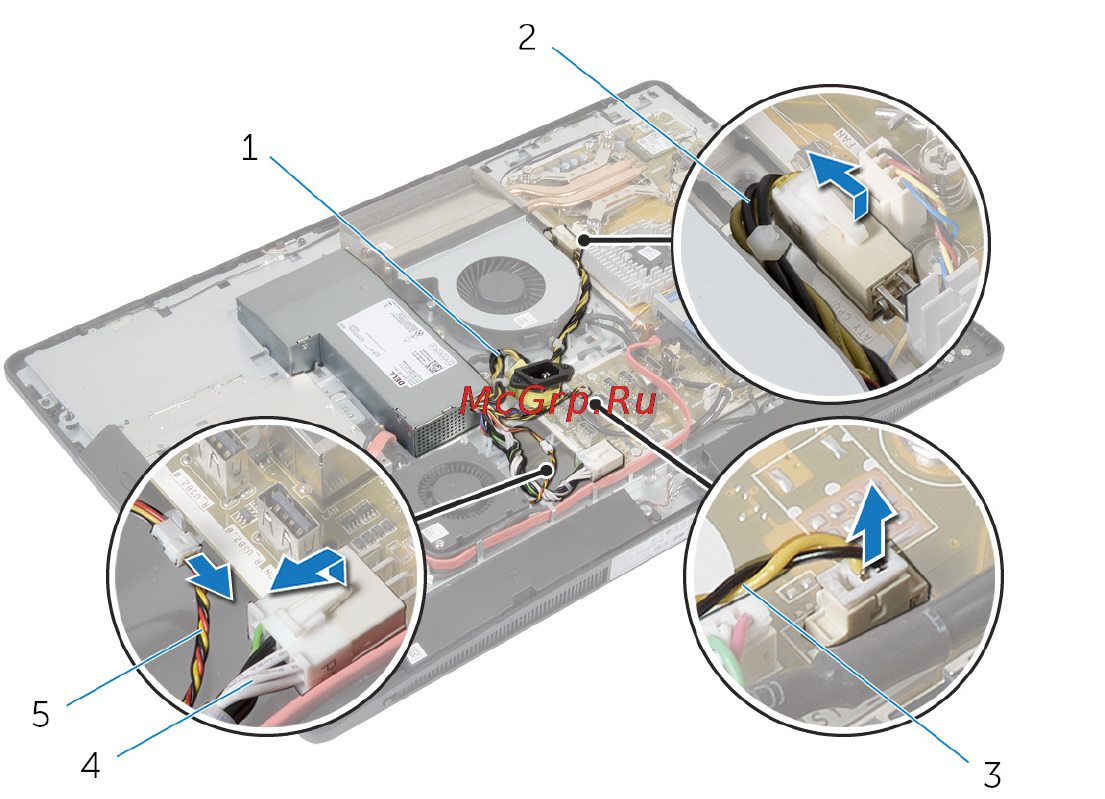

4 Отсоедините кабель питания вентилятора от блока питания.
1 кабель порта блока питания 2 кабель питания процессора
3 кабель вентилятора блока
питания
4 основной кабель питания
5 кабель вентилятора блока
питания
5 Извлеките винты, которыми крепится блок питания к корпусу компьютера.
80
