4 Поднимите вентилятор процессора и снимите его с основания панели
дисплея компьютера.

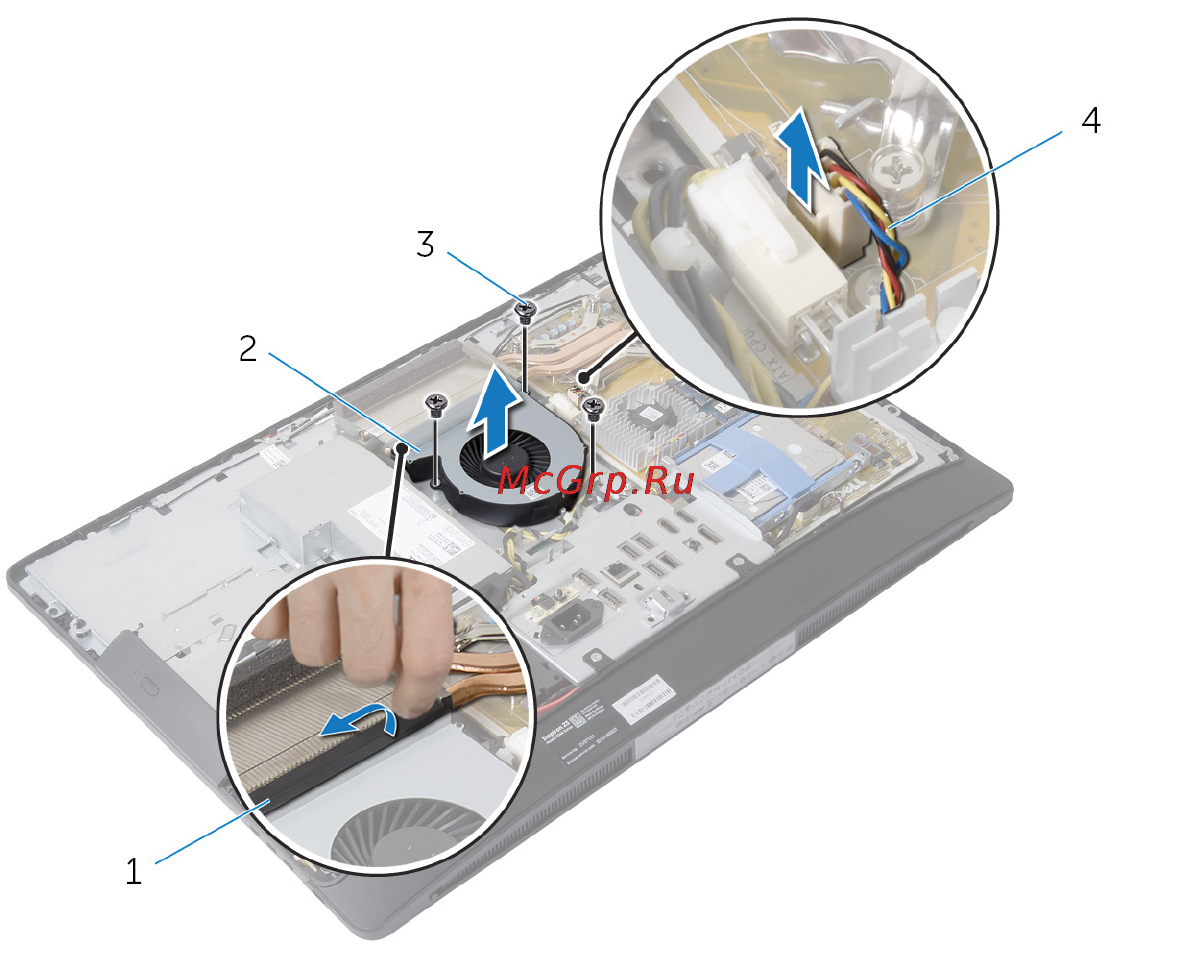

1 полиэфирная пленка Майлар 2 вентилятор процессора
3 винты (3) 4 кабель вентилятора
процессора
87
