(095) 2584205 www.panasonic.ru Panasonic (СНГ)
10

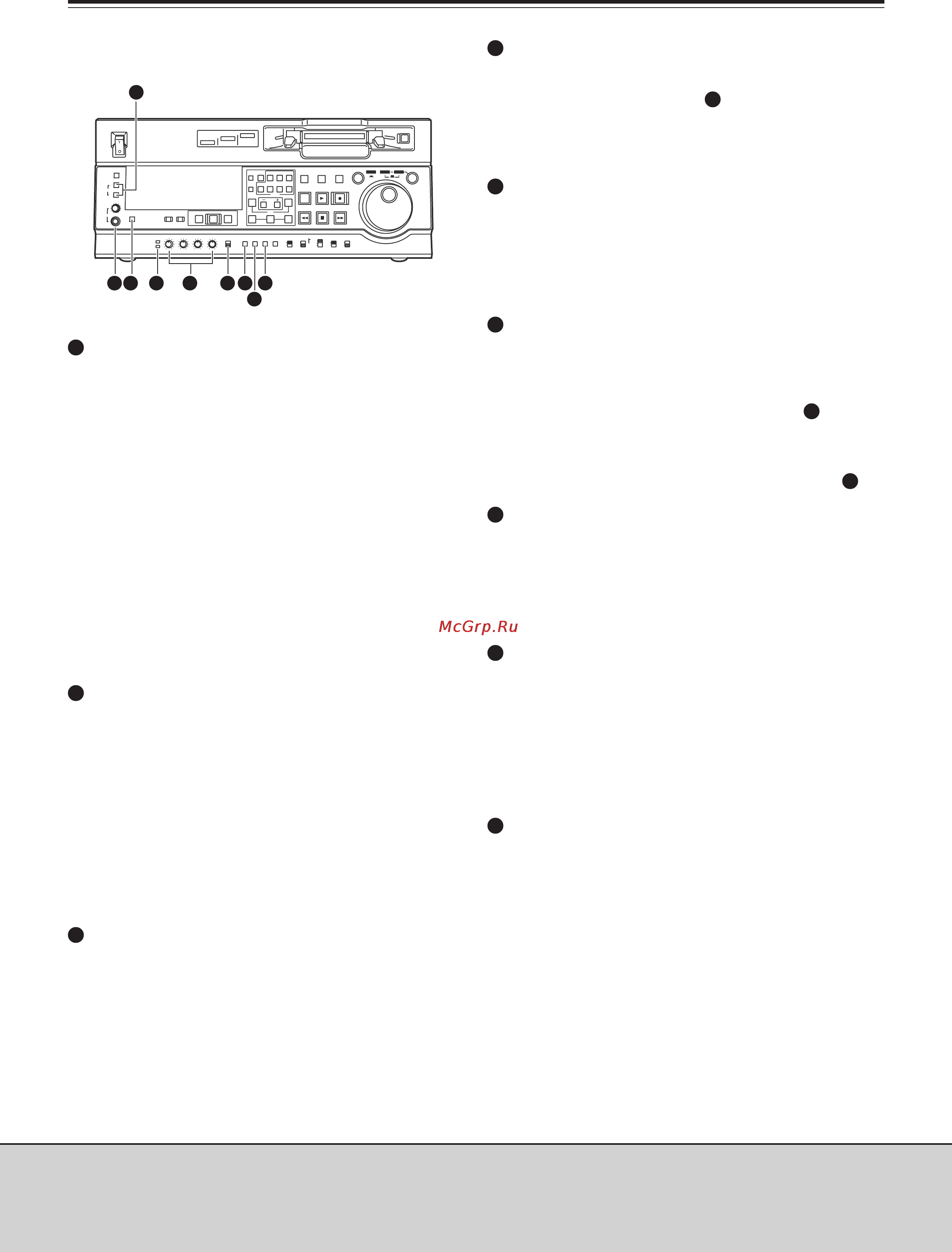

Передняя панель
КОМПОНЕНТЫ И ИХ ФУНКЦИИ
Контрольные лампочки уровня звука (REC LEVEL, PB
LEVEL)
Если регулировка уровня записи осуществляется ручка
ми регулировки уровня звука , загорится лампочка REC
LEVEL.
Если этими ручками осуществляется регулировка уровня
воспроизведения, загорится лампочка PB LEVEL.
Ручки регулировки уровня звука
Эти ручки используются для регулировки уровня записи и
воспроизведения ИКМзвуковых сигналов (CH1, CH2, CH3
и CH4).
В пункте установочного меню № 738 (AUDIO VR SEL) мож
но задать, какой параметр (уровень записи или уровень
воспроизведения) будет регулироваться этими ручками.
Переключательселектор регулировки уровня звука
UNITY:
Если переключатель установлен в это положение, за
пись или воспроизведение аудиосигналов осуществ
ляется с фиксированным уровнем, независимо от по
ложения ручек регулировки уровня звука .
VAR:
Если переключ атель установлен в это положение, уро
вень записи или воспроизведения аудиосигналов ре
гулируется ручками регулировки уровня звука .
Кнопка TC PRESET
Эта кнопка используется для установки значения счетчи
ка ленты (TC) или UB.
Если необходимо задать значение TC или UB, сначала на
жатием этой кнопки фиксируется значение на дисплее (т.е.
показания больше не изменяются). Затем осуществляет
ся изменение набора мигающих символов.
Кнопка MENU
При нажатии этой кнопки на экран ТВмонитора выводят
ся установочные меню (но только в случае использования
разъема VIDEO OUT 3 или SDI OUT 3), и на панели индика
ции видеомагнитофона появляются номера пунктов уста
новочного меню.
При повторном нажатии этой кнопки производится выход
из режима задания настроек в установочном меню, и осу
ществляется возврат в прежнее состояние.
Кнопка SET
При нажатии этой кнопки осуществляется ввод в действие
настроек, сделанных в установочных меню.
После ввода настроек осуществляется выход из устано
вочного меню и возврат в прежнее состояние.
Если был задан внутренний временной код, будут введе
ны в действие заданные настройки.
Кнопки MONITOR SELECT (L и R)
Эти кнопки используются для выбора аудиосигналов, ко
торые должны выводиться на разъемы MONITOR L и R.
При каждом нажатии кнопки L, будет поочередно выби
раться один из следующих сигналов, которые будут вы
водиться на разъем MONITOR L, в последовательности::
CH1 CH2 CH3 CH4 CUE.
Подобным образом, при каждом нажатии кнопки R, будет
поочередно выбираться один из следующих сигналов, ко
торые будут выводиться на разъем MONITOR, в последо
вательности: CH1 CH2 CH3 CH4 CUE.
Лампочка L или R, загорающаяся на индикаторе уровня,
показывает, какой именно из сигналов был выбран.
Если через пункт установочного меню № 721 (MONI CH
SEL) выбрана уставка AUTO, дисплей будет включаться
последовательно с выходом монитора. Канал, на который
будет автоматически включаться выход монитора, можно
выбрать через пункт установочного меню № 735 (MON
AUTO SEL).
Кнопка MONITOR MIX
Эта кнопка используется для выбора микшированных сиг
налов, которые будут подаваться на разъемы MONITOR L
и R.
Если нажать кнопку MONITOR SELECT L, одновременно
удерживая нажатой данную кнопку, сигналы, подаваемые
на разъем MONITOR L, будут изменяться при каждом на
жатии кнопки MONITOR SELECT L в следующем порядке:
CH1 + CH2 CH3 +CH4 CH1 + CH3 CH2 + CH4 от
мена микширования.
Микшированные сигналы, подаваемые на разъем
MONITOR R, изменяются в том же порядке при нажатии
кнопки MONITOR SELECT R.
Разъем для наушников и регулятор громкости в науш
никах
Если к разъему для наушников подключены стереонауш
ники, с помощью наушников можно будет контролировать
звук во время записи, воспроизведения или монтажа.
ON
OFF
POWER
DV
DVCPRO
DVCPR
O 50
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
REC LEVEL
CH1
PB LEVEL
AUDIO
CH2 CH3 CH4
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH1 CH4CH2
INSERT
CH3
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
31 30 32 33 34 35
36
37
29
33
33
33
29
30
31
32
33
34
35
36
37
