(095) 2584205 www.panasonic.ru Panasonic (СНГ)
8

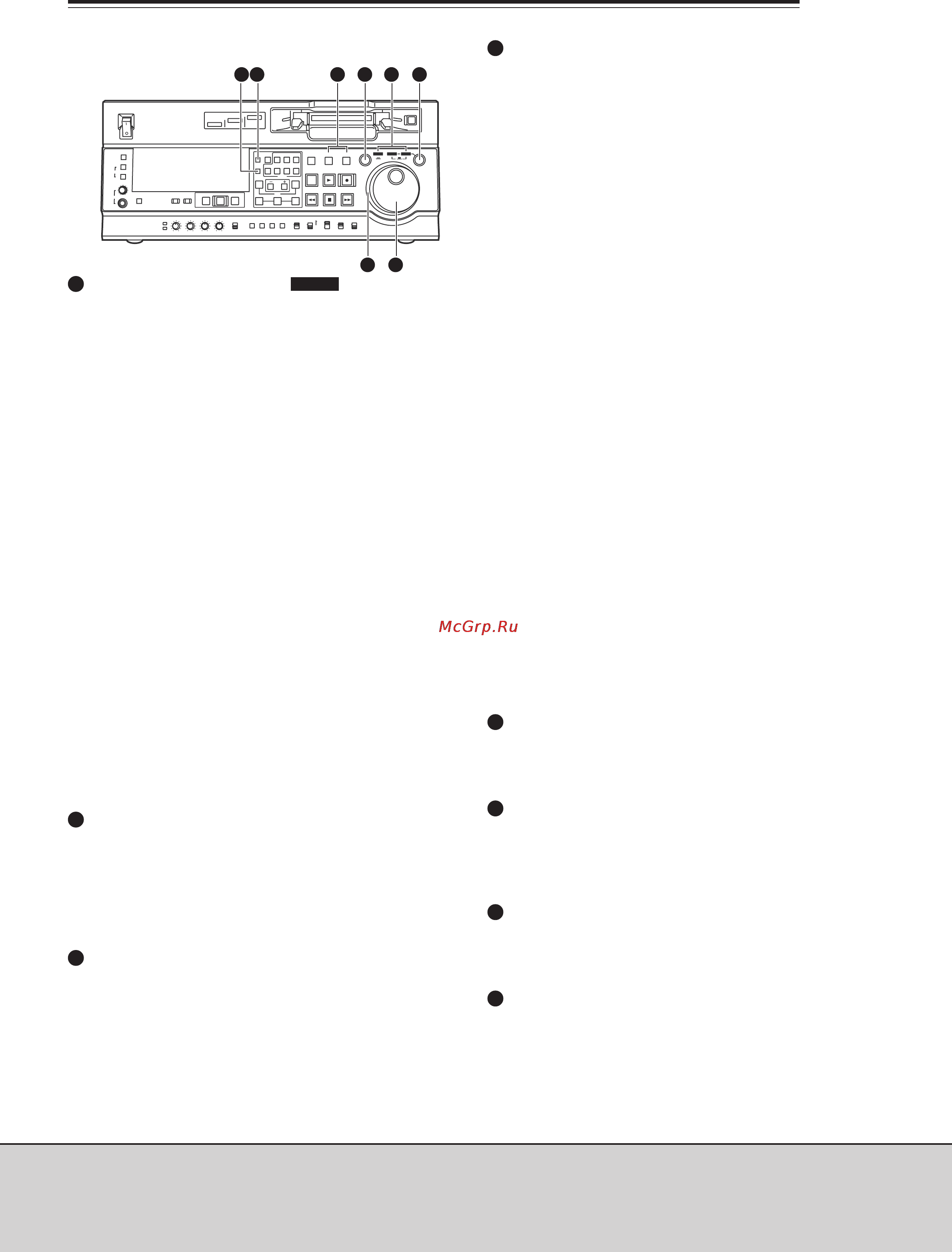

Передняя панель
КОМПОНЕНТЫ И ИХ ФУНКЦИИ
Кнопки PLAYER и RECORDER SD955
Эти кнопки используются, если видеомагнитофон необ
ходимо использовать в качестве записывающего устрой
ства при осуществлении операций видеомонтажа с помо
щью видеомагнитофона, оснащенного дистанционным
управляющим разъемом (9контактным) с последователь
ным интерфейсом RS422A. При использовании одного
только видеомагнитофона, ни одна из этих кнопок рабо
тать не будет.
Кнопка PLAYER:
При нажатии этой кнопки загорается лампочка, указы
вая на то, что подключенный к видеомагнитофону вос
производящий магнитофон может приводиться в дей
ствие путем дистанционного управления. При этом
системы видеомонтажа и лентопротяга видеомагни
тофона могут использоваться для управления воспро
изводящим магнитофоном.
Кнопка RECORDER:
При нажатии этой кнопки загорается лампочка, указы
вая на то, что кнопки системы видеомонтажа и лентоп
ротяга могут использоваться для управления записы
вающим устройством (данным видеомагнитофоном).
Если кнопка PLAYER или RECORDER нажата, когда в пунк
те установочного меню № 200 (PARA RUN) выбрана уставка
ENA, лампочки обеих кнопок загораются, указывая на то,
что видеомагнитофон используется в качестве задающе
го устройства при параллельной работе.
(Однако при использовании этой уставки осуществление
внешнего управления через 9контактный разъем REMOTE
будет невозможным.)
Кнопка Search
При нажатии этой кнопки будет включен режим поиска.
Если эта кнопка нажата после того, как регулятор поиска
установлен в режим возвратнопоступательного переме
щения ленты и повернут в нужную позицию, начнется вос
произведение со скоростью, заданной регулятором по
иска.
Кнопка SHTL/SLOW
Эта кнопка используется для выбора режима работы
(SHTL или SLOW) регулятора поиска. При каждом нажа
тии этой кнопки регулятор поиска поочередно устанавли
вается в режим SHTL или SLOW.
Регулятор поиска
Этот регулятор используется для задания точек видеомон
тажа.
При каждом нажатии этой кнопки поочередно устанавли
вается режим SHTL/SLOW или режим JOG, и загораются
лампочки JOG, SHTL или SLOW.
При включении питания регулятор скорости не будет ра
ботать до тех пор, пока он не будет возвращен в положе
ние STILL.
Режим SHTL (возвратнопоступательного перемеще
ния ленты):
Если регулятор повернут и установлен в нужную пози
цию в то время, когда горит лампочка SHTL (из набора
лампочек JOG, SHTL и SLOW), скорость воспроизве
дения с ленты будет соответствовать углу поворота
регулятора. При установке регулятора в центральное
положение на экране будет выведено неподвижное
изображение.
Режим SLOW:
Если регулятор поворачивать все время в направле
нии против часовой стрелки в то время, когда горит
лампочка SLOW (из набора лампочек JOG, SHTL и
SLOW), будет установлена скорость протяга ленты 
4.1х. Точно так же, если регулятор установлен в сред
нее положение, будет выводиться неподвижное изоб
ражение, и если регулятор поворачивать все время по
направлению часовой стрелки, будет установлена ско
рость +4.1х. Скорость SLOW в каждом направлении
может быть выбрана с помощью пункта установочно
го меню № 320 (VAR FWD MAX) и № 321 (VAR REV MAX).
Режим JOG:
В этом режиме режим пошагового перемещения ре
гулятора отключается, и лента перемещается со ско
ростью от 1х до +1х, в соответствии со скоростью
поворота регулятора.
Максимальная скорость может быть установлена че
рез пункт установочного меню № 323 (JOG FWD MAX)
и № 324 (JOG REV MAX).
Кольцо регулятора
Кольцо регулятора загорается в режиме поиска.
Условия, при которых кольцо будет загораться, можно выб
рать через пункт установочного меню № 117 (DIAL LAMP).
Лампочки JOG, SHTL и SLOW
Эти лампочки показывают режим поиска.
JOG: Загорается в режиме JOG.
SHTL: Загорается в режиме SHTL.
SLOW: Загорается в режиме SLOW.
Кнопка COUNTER
При каждом нажатии этой кнопки вид показаний счетчика
на панели индикации изменяется в следующем порядке:
CTL TC UB.
Кнопка RESET
При нажатии этой кнопки в режиме CTL, показания счет
чика обнуляются [00:00:00:00]. В то же время, будут стер
ты и все зарегистрированные ранее точки видеомонтажа.
При нажатии этой кнопки одновременно с удерживанием в
нажатом положении кнопки TC PRESET (35) в режиме TC
или UB, генератор временных кодов будет также обнулен.
ON
OFF
POWER
DV
DVCPRO
DVCPR
O 50
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
REC LEVEL
CH1
PB LEVEL
AUDIO
CH2 CH3 CH4
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH1 CH4CH2
INSERT
CH3
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
20
19 13 14 18 15
17 16
13
14
15
16
17
18
19
20
