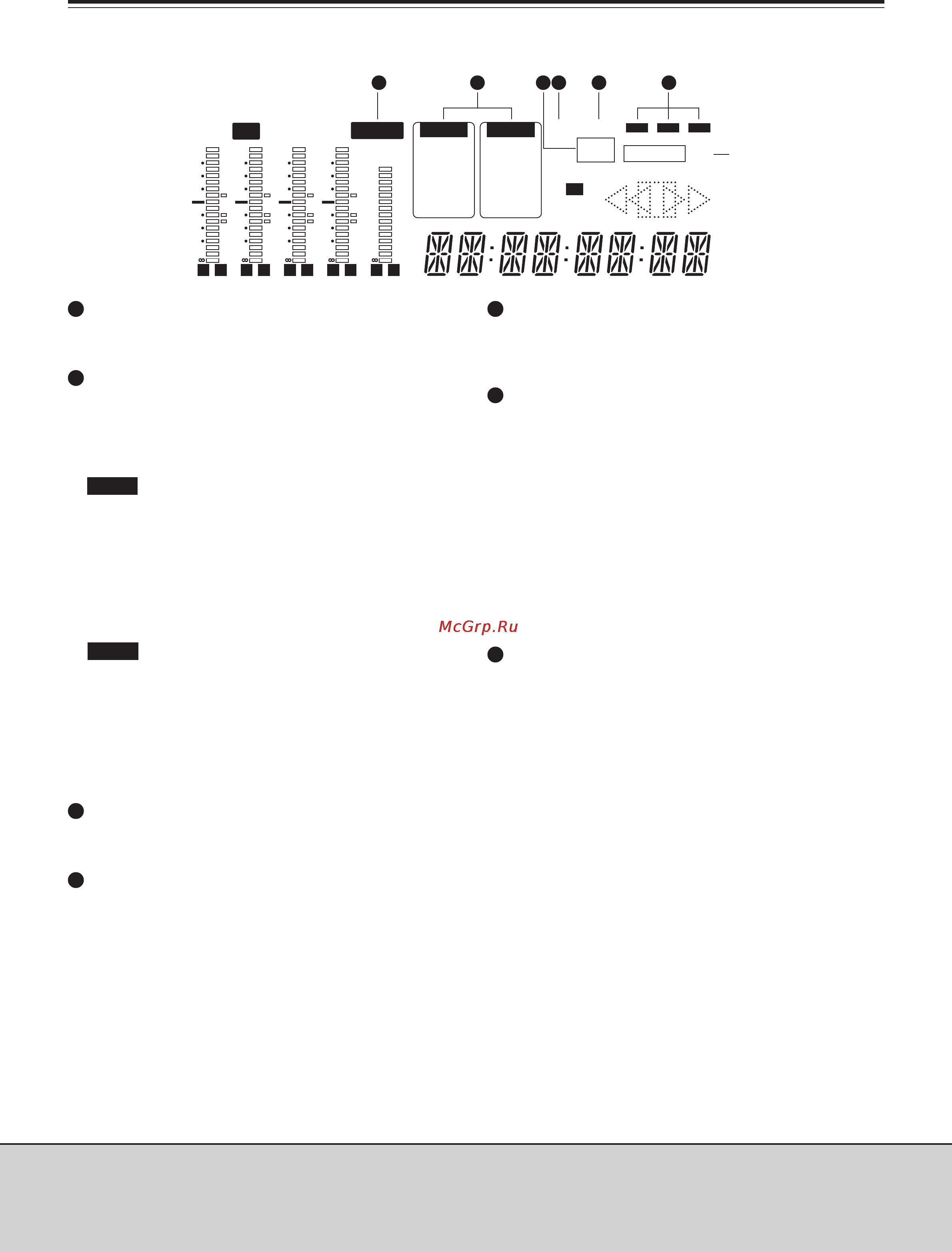

Панель индикации
КОМПОНЕНТЫ И ИХ ФУНКЦИИ
Лампочка REMOTE
Эта лампочка загорается, когда переключатель CONTROL
установлен в положение REMOTE.
Область индикации выбора входного сигнала INPUT
SELECT
Загораются символы, соответствующие выбранному
входному сигналу. Для всех сигналов (кроме аналоговых
аудиосигналов), соответствующая индикация будет ми
гать, если не выбран ни один из этих сигналов.
VIDEO
Y PB PR: Аналоговые компонентные
видеосигналы (опция)
CMPST: Аналоговые композитные видеосигналы
(опция)
SDI: Последовательные цифровые
видеосигналы
SDTI/1394: Сжатые цифровые сигналы (опция)
SG/SG 1/SG 2: Внутренние опорные сигналы
AUDIO
ANALOG: Аналоговые аудиосигналы
AES/ЕВС: Цифровые аудиосигналы
USER SET: Выбор аудиосигнала для записи
SDI: Последовательные цифровые
аудиосигналы
SDTI/1394: Сжатые цифровые сигналы (опция)
SG: Внутренние опорные сигналы
Лампочка кассеты
Эта лампочка загорается, когда в видеомагнитофон встав
лена кассета.
Лампочка SCH
Эта лампочка загорается, когда фаза SCH внешне синх
ронизированного сигнала (REF VIDEO) находится в пред
писанных пределах. В остальное время эта лампочка не
горит.
Лампочка SERVO
Эта лампочка загорается, когда блокируется система ав
томатического регулирования скорости ленты или бара
бана.
Лампочки состояния канала
Эти лампочки загораются, показывая уровень ошибки.
(Зеленый белый красный)
Зеленый: Эта лампочка загорается, когда ошибки вос
произведения изображения и звука имеют допустимый
уровень.
Белый: Эта лампочка загорается, когда уровень ошибки
воспроизведения изображения или звука возрастает.
Воспроизведение изображения и звука при этом про
должается без изменений, даже когда лампочка горит.
Красный: Эта лампочка загорается, когда уровень ошиб
ки воспроизведения изображения или звука возрас
тает до такой степени, что выполняется корректиров
ка или интерполяция.
Лампочки EDIT, EDIT REC, REC и REC INH
EDIT:
Эта лампочка загорается, если выбран режим видео
монтажа.
EDIT REC:
Эта лампочка загорается, когда включен режим видео
монтажа.
REC:
Эта лампочка загорается, когда включен режим запи
си.
REC INH:
Эта лампочка загорается, если установлено запреще
ние записи (когда переключатель REC INH, располо
женный внизу передней панели, установлен в положе
ние ON или на кассете включен механизм защиты от
случайного стирания).
В этом случае запись и видеомонтаж невозможны.
В пункте меню № 114 (REC INH LAMP) можно задать,
будет ли лампочка INH гореть постоянно или мигать,
когда запись запрещена изза того, что на кассете
включено устройство защиты от случайного стирания.
7
CTL
ANALOG
AUDIO
AES/EBU
USER SET
SDI
SDTI/1394
SG
INH
SCH
DVCPRO
50
DVCAM
SERVO
EDIT REC
TC
UB
=
Y PB PR
VIDEO
CMPST
SDI
SDTI/1394
SG 1 2
REMOTE
625
dB
0
-
4
-
8
-
12
-
16
-
20
-
25
-
30
-
LR
dB
0
-
4
-
8
-
12
-
16
-
20
-
25
-
30
-
LR
dB
0
-
4
-
8
-
12
-
16
-
20
-
25
-
30
-
LR
dB
0
-
4
-
8
-
12
-
16
-
20
-
25
-
30
-
LR
dB
CUE
-
8
-
12
-
16
-
20
-
25
-
30
-
LR
1 2 3 4 5 6
1
2
3
4
5
6
7
