(095) 2584205 www.panasonic.ru Panasonic (СНГ)
14

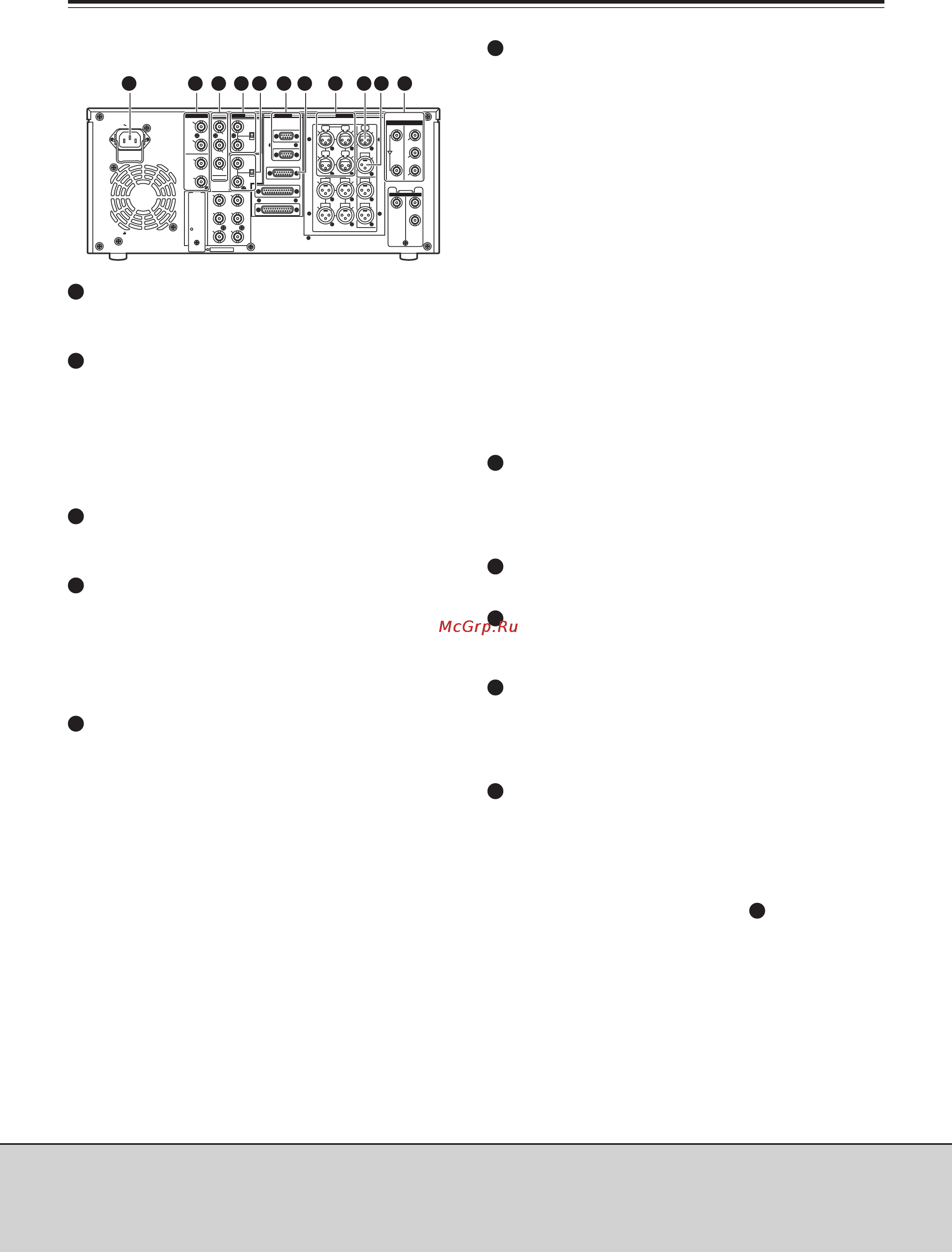

Задняя панель
КОМПОНЕНТЫ И ИХ ФУНКЦИИ
Разъем AC IN
Вставьте один конец шнура питания в данный разъем, а
вилку включите в сетевую розетку.
Разъемы DIGITAL AUDIO IN и OUT
Входной и выходной разъемы для цифровых аудиосигна
лов стандарта AES/ЕВС.
Примечание
Цифровые аудиосигналы, подаваемые на эти разъемы,
должны быть синхронизированы с входными видеосигна
лами. В противном случае, в выходных аудиосигналах бу
дут возникать помехи.
Разъемы ANALOG COMPONENT VIDEO IN (опция)
На эти разъемы подаются аналоговые компонентные ви
деосигналы.
Разъемы ANALOG COMPOSITE VIDEO IN и переключа
тель 75Омной нагрузки (опция)
На эти разъемы подаются аналоговые композитные видео
сигналы. Каждая пара входных разъемов образует конфи
гурация с проходным входом.
Для включения нагрузки на данном видеомагнитофоне,
установите переключатель нагрузки в положение ON.
Разъемы REF VIDEO IN и переключатель 75Омной на
грузки
Входные разъемы для опорных видеосигналов.
Для подачи опорного сигнала с цветовой синхронизаци
ей.
Для включения нагрузки на данном видеомагнитофоне,
установите переключатель нагрузки в положение ON.
Если опорный видеосигнал отсутствует, это может приве
сти к искажению выходных видео и аудиосигналов, поэто
му рекомендуется использовать систему, обеспечиваю
щую подачу входного опорного видеосигнала.
Разъемы дистанционного управления
Эти разъемы позволяют использовать совместно два дан
ных видеомагнитофона или соединять данный видеомаг
нитофон с внешним контроллером, чтобы обеспечить уп
равление данным видеомагнитофоном от внешнего уст
ройства.
Имеются два разъема дистанционного управления: один
для использования в качестве ввода/вывода (IN/OUT), а
другой только в качестве выходного (OUT).
IN/OUT:
Для подключения внешнего контроллера.
Для подключения еще одного видеомагнитофона.
OUT:
Для параллельного соединения.
Для использования в конфигурации с проходным вхо
дом.
Примечание
Если для подключения второго видеомагнитофона необ
ходимо использовать разъем OUT, причем данный видео
магнитофон будет использоваться в качестве записыва
ющего устройства, то с помощью пункта установочного
меню №212 (MASTER PORT) можно задать, какой именно
из этих разъемов будет использоваться в данном случае.
Разъем ENCODER REMOTE
К этому разъему подключается дистанционный контрол
лер внешнего кодирующего устройства, когда необходи
мо осуществить регулировку настроек выходного видео
сигнала с внешнего устройства.
Разъемы ANALOG AUDIO IN
Входные разъемы для аналогового аудиосигнала.
Разъем TIME CODE IN
Этот разъем используется для записи внешнего времен
ного кода на ленту.
Разъем TIME CODE OUT
Во время воспроизведения, через этот разъем подается
временной код воспроизведения.
Во время записи, выводится временной код, образован
ный внутренним генератором временного кода.
Разъемы SERIAL DIGITAL COMPONENT AUDIO и VIDEO
IN и OUT
Входной и выходной разъемы для цифровых составляю
щих аудио и видеосигналов, соответствующих стандарту
ITUR BT.6563.
Видеосигналы, содержащие наложенную информацию,
могут выводиться через разъем SDI OUT 3.
С помощью переключателя SUPER , расположенного
на передней панели, можно задать, будет ли наложение
включено (ON) или отключено (OFF).
Примечание
Цифровые аудиосигналы, подаваемые на эти разъемы,
должны быть синхронизированы с входными видеосигна
лами. В противном случае, в выходных аудиосигналах бу
дут возникать помехи.
PUSH PUSH
PUSH PUSH
PUSH
AC IN
SIGNAL
GND
AES/EBU
SDI
SDTI
ANALOG
CH1/2
IN
Y
VIDEO
VIDEO
OUT
SERVICE ONLY
REMOTE IN/OUT
CH1 CH2AUDI O
IN
ENCODER REMOTE
RS-232C
PAR A L LE L
REMOTE OUT
IN
REF VIDEO
IN
ON
OFF
P
B
P
R
Y1
2
(WFM)
3
(SUPER)
P
B
P
R
OPTION
CH3/4
IN
CH1/2
OUT
CH3/4
OUT
REMOTE
75
ON
OFF
75
ANALOG
TC
IN
IN
ACTIVE
THROUGH
OUT
1
TC
OUT
MON
L
MON
R
CH4
CH3
CH1 CH2AUDI O
OUT
CH4
CH3
2
OPTION
IN OUT
1
2
3
(SUPER)
1 2 3 4 5 6 7 8 9 10 11
1
2
3
4
5
6
7
8
9
10
11
39
