11

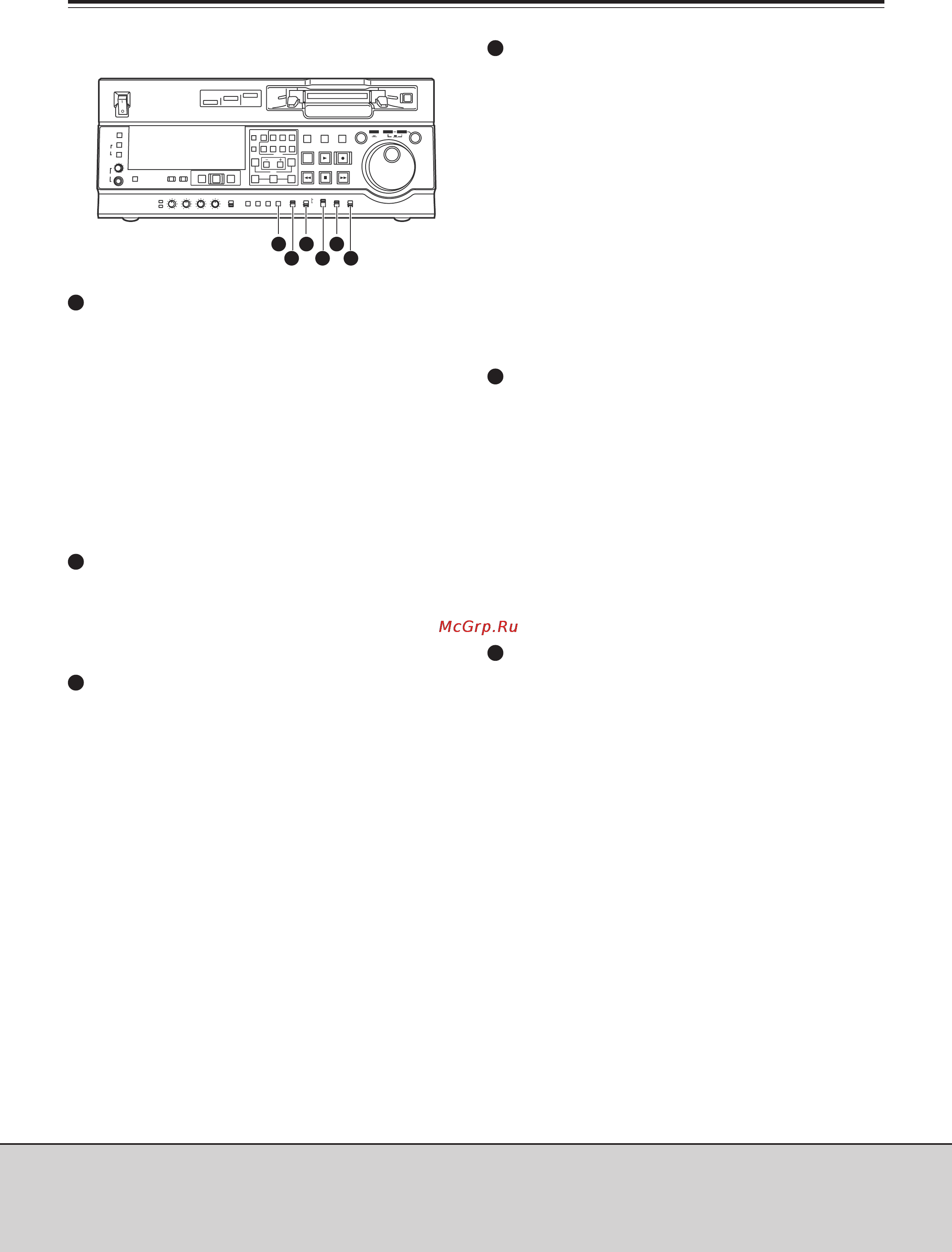

Передняя панель
КОМПОНЕНТЫ И ИХ ФУНКЦИИ
Переключатель TCG
REGEN:
Генератор внутреннего временного кода синхронизи
руется по временному коду, который прочитан считы
вающим устройством с ленты.
Сигнал, который используется для регенерации, вы
бирается через пункт установочного меню № 503 (TCG
REGEN).
PRESET:
Данные для генератора временного кода могут быть
заданы на рабочей панели или через пульт дистанци
онного управления.
EXT:
Используется внешний временной код, который пода
ется с входного разъема временного кода, или ПВК ви
деосигнала. В пункте установочного меню № 505 (EXT
TC SEL) можно задать, какой именно из этих двух сиг
налов будет использоваться.
Переключатель MODE
<В режиме останова>
TAPE:
Выводится сигнал, который воспроизводится с ленты.
EE:
Выводится входной сигнал, выбранный кнопкой INPUT
SELECT.
<Во время видеомонтажа или записи>
TAPE:
Выводятся сигналы одновременного воспроизведе
ния. (Необходимо задать настройку пункта установоч
ного меню №310 (CONFI EDIT).)
EE:
Выводится входной сигнал, выбранный кнопкой INPUT
SELECT.
Переключатель CONTROL
Этот переключатель устанавливают в положение REMOTE
или LOCAL, когда необходимо осуществлять управление
видеомагнитофоном от внешнего устройства с использо
ванием разъема REMOTE, RS232C или PARALLEL.
REMOTE:
Установите переключатель в это положение, если уп
равление видеомагнитофоном должно осуществлять
ся через устройство, подключенное через 9контакт
ный разъем REMOTE, RS232C или PARALLEL.
LOCAL:
Установите переключатель в это положение, если уп
равление видеомагнитофоном будет осуществляться
с его рабочей панели.
Если переключатель находится в этом положении, а
управление должно осуществляться с помощью уст
ройства, подключенного через разъем PARALLEL, вы
бор может быть осуществлен через пункт установоч
ного меню № 211 (LOCAL 25P).
Кнопка DIAG
При нажатии этой кнопки, на дисплей выводится инфор
мация видеомагнитофона. При ее повторном нажатии,
восстанавливается индикация исходной информации.
Информация видеомагнитофона состоит из информации
HOURS METER и предупреждений WARNING.
Переключение между индикацией разных типов информа
ции осуществляется нажатием кнопки поиска.
В окне HOURS METER выводится серийный номер деки,
время включения питания, время вращения барабана,
время перемещения ленты, количество загрузок кассеты,
количество включений и выключений питания, и т. д.
В окне WARNING выводятся различные предупреждения
с описанием ситуации.
Переключатель SUPER
ON:
Наложенный временной код и другая информация по
дается на разъем VIDEO OUT 3 или SDI OUT 3.
OFF:
Наложенная информация не выводится.
Переключатель REC INH
Этот переключатель используется для разрешения или
запрещения записи на кассету.
ON:
Запись на кассету запрещена. В этом состоянии на ин
дикаторной панели загорается лампочка REC INH.
OFF:
Запись на кассету разрешена, пока механизм защиты
кассеты от случайного стирания позволяет осуществ
лять запись.
ON
OFF
POWER
DV
DVCPRO
DVCPRO 50
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
REC LEVEL
CH1
PB LEVEL
AUDIO
CH2 CH3 CH4
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH1 CH4CH2
INSERT
CH3
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAP E
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
38 40 42
434139
38
39
40
41
42
43
