(095) 2584205 www.panasonic.ru Panasonic (СНГ)
6
Переключатель POWER
Область индикации формата
Здесь будет показан формат записи и формат вставлен
ной в видеомагнитофон ленты.
DVCPRO50:
Эта индикация появляется при записи и воспроизве
дении лент формата DVCPRO50 (50 Мбит/с).
DVCPRO:
Эта индикация появляется при записи и воспроизве
дении лент формата DVCPRO (25 Мбит/с).
DV:
Эта индикация появляется при воспроизведении с лент
формата DV.
Отверстие кассетоприемника
Кнопка EJECT
При нажатии этой кнопки осуществляется выгрузка лен
ты, а через несколько секунд  автоматический выброс
кассеты.
Если в качестве режима индикации показаний счетчика
выбран режим CTL, показания будут обнулены.
Функционирование кнопки EJECT можно включить или
выключить через элемент № 115 (EJECT SW INH) устано
вочного меню.
КОМПОНЕНТЫ И ИХ ФУНКЦИИ
Кнопки INPUT SELECT
Эти кнопки включают входные видео и аудио сигналы.
Можно включить входные сигналы на внутренний опорный
сигнал, выбранный в установочном меню № 600 (INT SG).
VIDEO:
При каждом нажатии кнопки VIDEO будет выбран со
ответствующий вид видеосигнала в следующем поряд
ке: Y PB PR CMPST SDI SDTI/1394 SG (SG/SG1/
SG2).
Если выбран сигнал SG, производится переключе
ние на внутренний опорный сигнал, выбранный в ус
тановочном меню № 600 (INT SG).
AUDIO:
При каждом нажатии кнопки AUDIO будет выбран соот
ветствующий аудиосигнал в следующем порядке: ANALOG
AES/ЕВС USER SET SDI 5 SDTI/1394 SG.
USER SET  это функция, позволяющая осуществ
лять выбор и запись входных сигналов раздельно
по звуковым каналам ИКМ 14. Эта функция ис
пользуется в сочетании с установочным меню.
Пример:
Настройки
Кнопка AUDIO
USER SET
Установочное меню
№715 (CH1 IN SEL): ANA
№716 (CH2 IN SEL): DIGI
№717 (CH3 IN SEL): DIGI
№718 (CH4 IN SEL): ANA
№719 (D IN SEL12): AES
№720 (D IN SEL34): SIF
Аудиосигналы с ИКМ, записываемые на ленту
CH1: Аналоговые входные сигналы
CH2: Цифровые сигналы AES/ЕВС
CH3: Входные цифровые сигналы SDI
CH4: Аналоговые входные сигналы
Примечание
С помощью установочного меню № 112 (V IN SEL INH) и №
113 (A IN SEL INH) можно запретить операции переключе
ния входных сигналов (видео и аудио) кнопкой INPUT
SELECT.
Выбор сигналов Y PB PR, CMPST и SDTI/1394 будет невоз
можен, если не установлена одна из дополнительных плат
(AJYA932G, AJYAC930G).

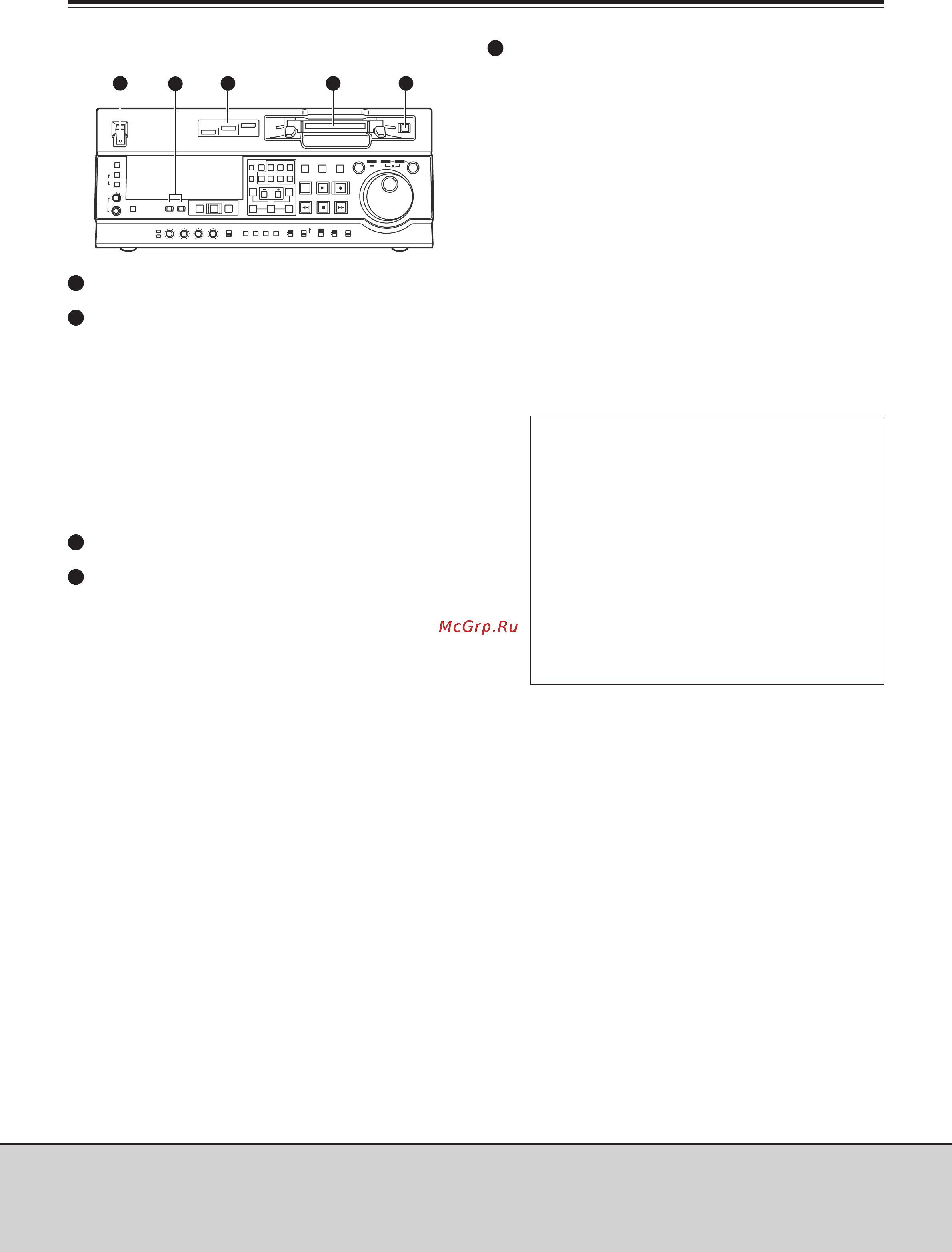

Передняя панель
ON
OFF
POWER
DV
DVCPRO
DVCPRO 50
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
REC LEVEL
CH1
PB LEVEL
AUDIO
CH2 CH3 CH4
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH1 CH4CH2
INSERT
CH3
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
1
5
2 3 4
1
2
3
4
5
