(095) 2584205 www.panasonic.ru Panasonic (СНГ)
26
Точки видеомонтажа и точки звукового монтажа могут регис
трироваться независимо, и монтаж может осуществляться
путем отсчитывания видеомонтажных точек от точек монта
жа звука. Точки монтажа звука не могут быть зарегистриро
ваны, если выбран монтаж в режиме продолжения.
После регистрации монтажных точек, продолжайте выполне
ние тех же операций, что и при монтаже вставкой.
■■
■■
■ Регистрация монтажных точек
Точка видео IN:
Нажмите кнопку SET , одновременно удерживая нажа
той кнопку IN.
Точка видео OUT:
Нажмите кнопку SET , одновременно удерживая нажа
той кнопку OUT.
Точка аудио IN:
Нажмите кнопку SET , одновременно удерживая нажа
той кнопку A IN.
Точка аудио OUT:
Нажмите кнопку SET , одновременно удерживая нажа
той кнопку A OUT.
■■
■■
■ Стирание монтажных точек
Точка видео IN:
Нажмите кнопку RESET, одновременно удерживая на
жатой кнопку IN.
Точка видео OUT:
Нажмите кнопку RESET, одновременно удерживая на
жатой кнопку OUT.
Точка аудио IN:
Нажмите кнопку RESET, одновременно удерживая на
жатой кнопку A IN.
Точка аудио OUT:
Нажмите кнопку RESET, одновременно удерживая на
жатой кнопку A OUT.
■■
■■
■ Изменение монтажных точек
Точка видео IN:
Нажмите кнопку TRIM+ или TRIM, одновременно удер
живая нажатой кнопку IN.
Точка видео OUT:
Нажмите кнопку TRIM+ или TRIM, одновременно удер
живая нажатой кнопку OUT.
Точка аудио IN:
Нажмите кнопку TRIM+ или TRIM , одновременно удер
живая нажатой кнопку A IN.
Точка аудио OUT:
Нажмите кнопку TRIM+ или TRIM, одновременно удер
живая нажатой кнопку A OUT.
МОНТАЖ С РАЗДЕЛЕНИЕМ ЗВУКА
■■
■■
■ Вывод индикации точек разделенного
монтажа звука
Монтажные точки будут появляться на индикаторной панели.
Точка видео IN:
Нажмите кнопку IN.
Точка видео OUT:
Нажмите кнопку OUT.
Точка аудио IN:
Нажмите кнопку A IN.
Точка аудио OUT:
Нажмите кнопку A OUT.
Примечание
Если режим монтажа изменен на монтаж в режиме про
должения после того, как были зарегистрированы точки
монтажа звука, то эти точки монтажа звука будут стерты.
■■
■■
■ Поиск монтажных точек на ленте
Поиск точки видео IN:
Нажмите кнопку PREROLL, одновременно удерживая
нажатой кнопку IN.
Поиск точки видео OUT:
Нажмите кнопку PREROLL, одновременно удерживая
нажатой кнопку OUT.
Поиск точки аудио IN:
Нажмите кнопку PREROLL, одновременно удерживая
нажатой кнопку A IN.
Поиск точки аудио OUT:
Нажмите кнопку PREROLL, одновременно удерживая
нажатой кнопку A OUT.

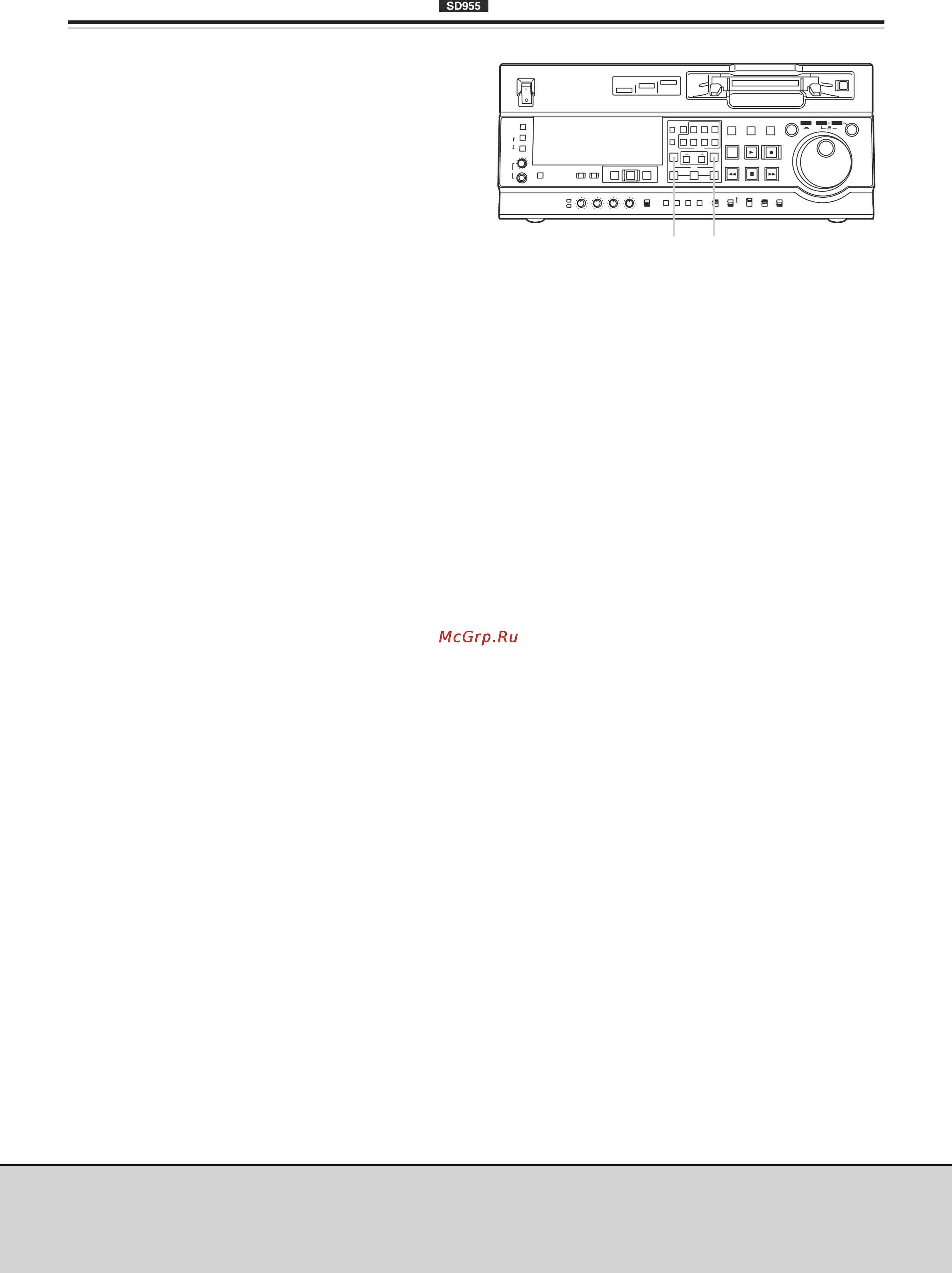

Кнопка A IN Кнопка A OUT
ON
OFF
POWER
DV
DVC PRO
DVC PR
O 50
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO E DIT
PREROLL
VIDEO
REC LEVEL
CH1
PB LEVEL
AUDIO
CH2 CH3 CH4
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH1 CH4CH2
INSERT
CH3
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAP E
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
