(095) 2584205 www.panasonic.ru Panasonic (СНГ)116
Данное устройство может быть смонтировано в стан
дартную 19дюймовую стойку с помощью дополнитель
ных адаптеров для монтажа в стойку (AJMA75P). Реко
мендуется использовать 18дюймовые монтажные на
правляющие и скобу (модель номер CC3061990400)
производства Chassis Trak. Даже если вы собираетесь
оставить зазор между видеомагнитофоном и стойкой
для вытаскивания, рекомендуется использовать 22
дюймовые монтажные направляющие (модель номер
CC3001990191).
(Panasonic не производит полный комплект, состоящий
из монтажных направляющих и скобы.)
Более подробную информацию Вы можете получить у
своего торгового представителя.

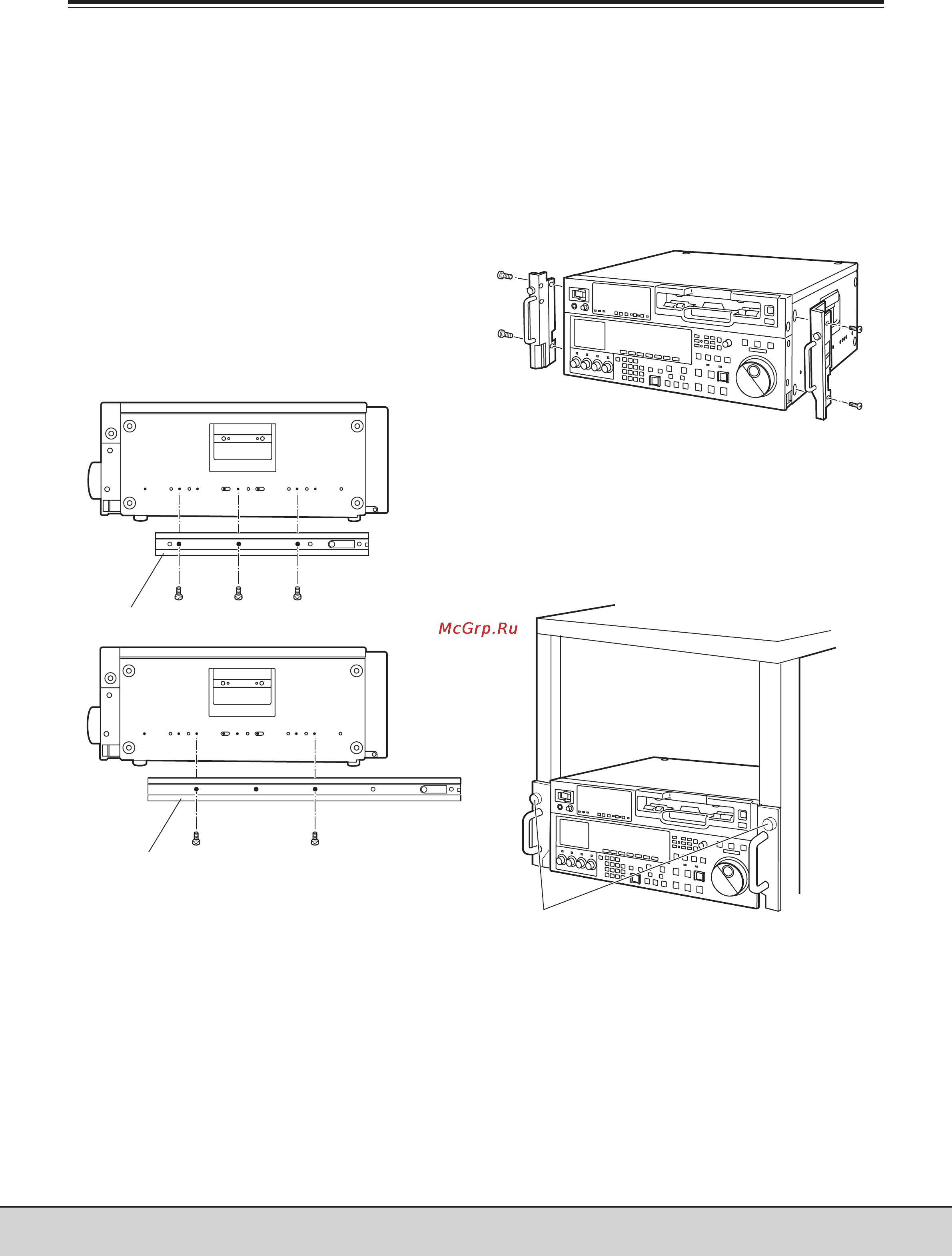

1 Установите внутреннюю деталь направляющей. Рас
положение крепежных винтов см. на рисунке внизу.
Места расположения крепежных
винтов на правой (R) стороне внут
ренних деталей направляющей
<Примечания>
• Длина используемых винтов ограничена.
• Используйте винты длиной не более 2/5'’ (10 мм).
• Вторую внутреннюю часть направляющей установи
те симметрично с левой стороны (L). Зафиксируйте
детали с помощью 3 винтов с каждой стороны (всего
6). При использовании 22дюймовой направляющей
закрепите ее 4 винтами.
• Показанные на рисунке буквы не нанесены на боко
вые панели.
2 Закрепите на стойке наружные детали монтажных
скоб. Проверьте, чтобы длина левой и правой скоб
была одинаковой.
3 Удалите четыре винта спереди, которыми крепятся
левая и правая боковые панели.
4 С помощью этих четырех винтов установите и закре
пите адаптеры AJMA75P для монтажа в стойку.
5 Удалите 4 резиновые ножки, расположенные на ниж
ней стороне устройства, и установите устройство в
стойку.
После завершения монтажа в стойку убедитесь, что
устройство свободно перемещается по направляю
щим.
<ПРЕДУПРЕЖДЕНИЕ>
• Температура внутри стойки должна находиться в
пределах от 5°C до 40°C.
• Необходимо обеспечить надежное крепление стойки
к полу болтами, во избежание ее опрокидывания при
извлечении видеомагнитофона.
Монтаж в стойку
, -5 %:6
, -5 %:6
Внутренняя деталь
(22дюймовая направляющая)
Внутренняя деталь
(18дюймовая направляющая)
Адаптеры для монтажа в стойку
Зафиксируйте на стойке с помощью
входящих в комплект винтов.
Стандартная стойка EIA
