(095) 2584205 www.panasonic.ru Panasonic (СНГ)18
Разъем AC IN
Вставьте один конец шнура питания в данный
разъем, а вилку включите в сетевую розетку.
Контакт SIGNAL GND
Этот контакт соединен с контактом “подвешенная
земля” устройства, соединенного с данным видео
магнитофоном, в целях минимизации помех. Это не
защитное заземление.
Патрон плавкого предохранителя
Здесь установлен предохранитель.
Вентилятор
Вентилятор используется для охлаждения видео
магнитофона.
Если по какойлибо причине вентилятор прекращает
работу, на панели индикации возникает значок “W”,
который сопровождается подачей звукового сигна
ла.
Если видеомагнитофон продолжает работать при
наличии предупреждения, температура внутри пане
ли возрастает, и когда она превысит безопасное
значение, работа видеомагнитофона будет останов
лена.
Разъем TIME CODE IN
Этот разъем используется для записи внешнего
временного кода на ленту.
Разъем TIME CODE OUT
Во время воспроизведения, через этот разъем пере
дается временной код воспроизведения. Во время
записи, выводится временной код, создаваемый
внутренним генератором временного кода.
Разъем CUE IN
Через этот разъем вводятся аналоговые сигналы,
которые должны быть записаны режиссерские до
рожки CUE. Также можно записывать и аудиосигналы
с микрофона, выбрав в пункте установочного меню
No.704 (CUE IN LV) режим ввода 60 дБ.
Разъем CUE OUT
Через этот разъем передаются аналоговые сигна
лы, записанные на режиссерских дорожках CUE.
Разъемы MONITOR OUT
Через эти разъемы выводятся ИКМ аудиосигналы
каналов CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8
или сигналы воспроизведения с режиссерской до
рожки CUE.
Разъемы ANALOG AUDIO IN
Через эти разъемы вводятся аналоговые аудиосиг
налы (для CH1, CH2, CH3 и CH4).
Разъемы ANALOG AUDIO OUT
Через эти разъемы выводятся аналоговые аудиосиг
налы (CH1, CH2, CH3 и CH4).
Разъем HD SERIAL DIGITAL COMPONENT AUDIO и
VIDEO IN и OUT/ACTIVE THRU
Через этот разъем поступают и выводятся цифро
вые составляющие аудио и видеосигналов HD, соот
ветствующих стандарты SMPTE 292M и 299M.
Видеосигналы, содержащие временной код, меню
или другую наложенную информацию, могут выво
диться через разъем HD SDI MONITOR.
Что касается функции INPUT CHECK, см. таблицу
выходных сигналов INPUT CHECK на стр. 14.
Входной (IN) и выходной (OUT) разъемы SDTI
(SDTI, принадлежность не входящая в стандарт
ный комплект поставки)
*1
, SD SDI IN/ACTIVE
THRU (повышающий преобразователь SD, при
надлежность не входящая в стандартный комп
лект поставки)
*2
*1: Через эти разъемы могут вводиться и выводиться
сжатые информационные сигналы, соответству
ющие стандартам SMPTE 305M и 321M.
*2: Входные разъемы дают возможность преобразо
вывать сигналы SD SDI, соответствующие стан
дартам SMPTE 259MC, с повышением частоты в
сигналы HD и записывать их.
<Примечания>
Плата последовательного ввода цифровых дан
ных AJUC1700G SD (не входит в стандартный
комплект поставки) и плата ввода AJYAC150P
SDTI (не входит в стандартный комплект постав
ки) не могут быть установлены одновременно.
Устанавливайте либо одну, либо другую.
Если в пункте установочного меню № 25 (SYSTEM
FREQ) указан режим 25 Гц (HD или SD) или 50 Гц,
SDTI не действует.

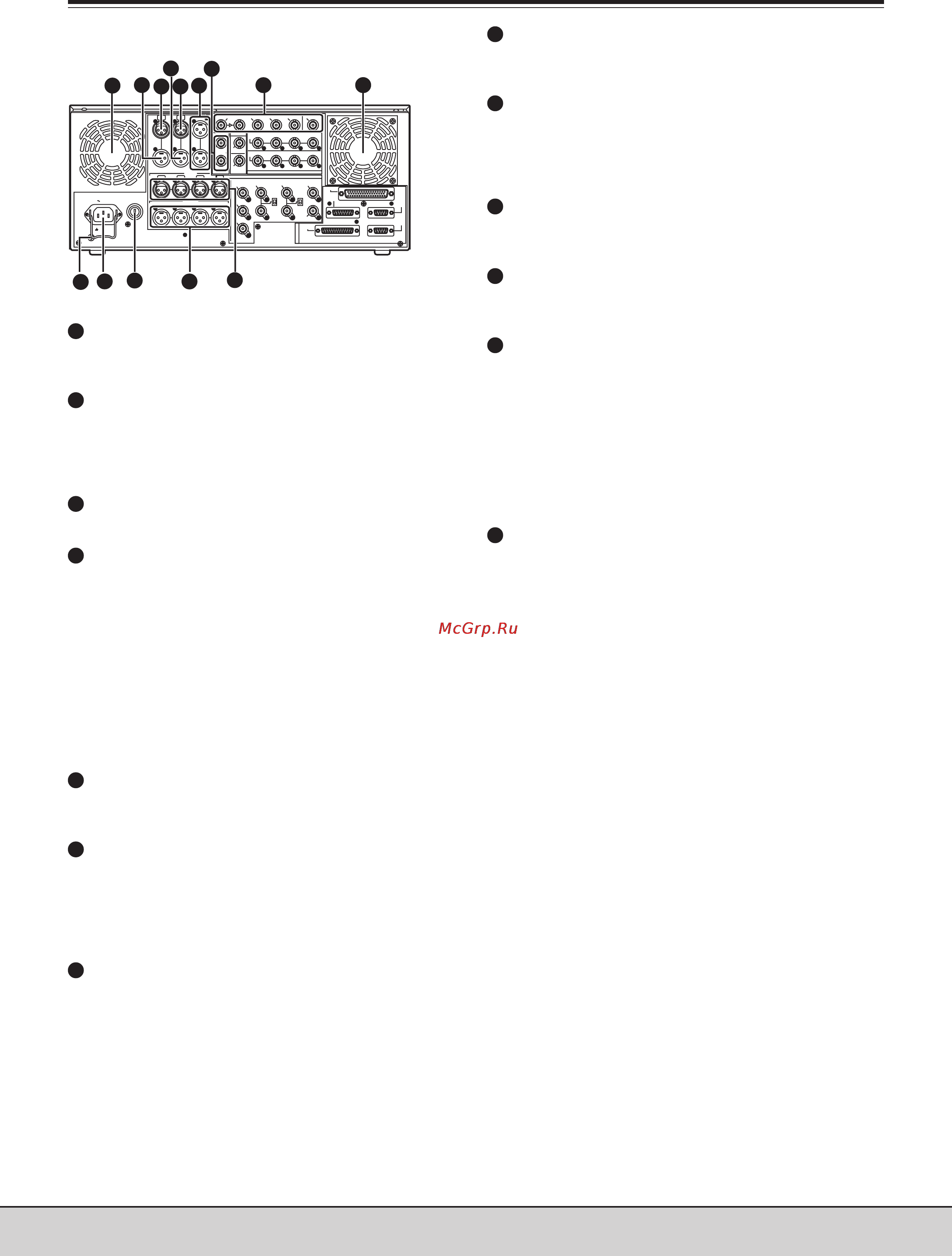

Задняя панель
Компоненты и их функции
0./60./6
0./6 0./6 0./6 0./6
' #"
"
" " /
&
H
& "
A D E
&
;!) <
"
))
CF
"
))
CF
;'& <
H
A
D
' ) "
HLA
&
&
DLE FLB CL
) " ) &
'
) &
' ADA
"
"> &
&
// /
H A D E
&
& "
0./6 0./6 0./6
/
#
HLA
&
"
DLE FLB CL
&#
;'& <
" / #
# / &
' '
; "<
'
'
"
&
& H " & A & D
" ;'& <
"
& &
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
4
10
