(095) 2584205 www.panasonic.ru Panasonic (СНГ)
9
Кнопки MONITOR SELECT (L и R)
Эти кнопки используются для выбора аудиосигна#
лов, которые должны выводиться на разъемы мони#
тора L и R и наушников.
• Если в меню <AUDIO SHIFT2> (заводская на
стройка) выбрано OFF в качестве настройки
F6
M MIX, тогда:
При каждом нажатии кнопки L (или R), на разъем
монитора L (или R), будет поочередно выводиться
один из следующих сигналов и отображаться на
аудиометре в такой последовательности: CH1 →
CH2→ CH3 → CH4 → CH5 → CH6 → CH7 →
CH8 → CUE → CH1, и т.д.
• Если в меню <AUDIO SHIFT2> выбрано L, R
либо L/R в качестве настройки
F6
M MIX:
При такой настройке, сигналы, выводимые на
большое число каналов можно микшировать и
выводить.
При нажатии кнопки соответствующей каналу,
сигналы которого подлежат регулировке, удержи#
вая нажатой клавишу L (или R), выбранный канал
и его сигналы отображаются на аудиометре. (Вы#
полняя ту же самую операцию, выбранный канал
можно отменить).
Тем не менее, в диапазоне CH1 – CH4 и CH5 –
CH8 максимальное число каналов которое мож#
но выбрать составляет 2.
Пример каналов, которые можно выбирать:
CH1 + CH3 + CH5 + CH8 ==> OK
CH1 + CH2 + CH4 ==> NG
Клавиша переключателя METER (FULL/FINE)
Эта клавиша используется для выбора шкалы инди#
кации показаний уровня звука.
Режим FULL: В зависимости от настроек выбранных
для пункта установочного меню No.763 (METER
SCALE)* отображается либо диапазон от #∞ до 0 дБ
(контрольный уровень: #20 дБ/#18 дБ**), либо от #∞
до +20 дБ (контрольный уровень: 0 дБ).
Режим FINE: В зависимости от настроек выбранных
для пункта установочного меню No.763 (METER
SCALE)*, на шкале индикации уровня звука с шагом
приращения равным 0,5 дБ отображается либо ди#
апазон от #24 до # 5 дБ (контрольный уровень: #20
дБ/#18 дБ **), либо от #4 до +5 дБ (контрольный
уровень: 0 дБ).
Клавиши REMOTE и дисплей RS232C.
Эти клавиши используются при управлении видео#
магнитофоном с внешнего компонента посредством

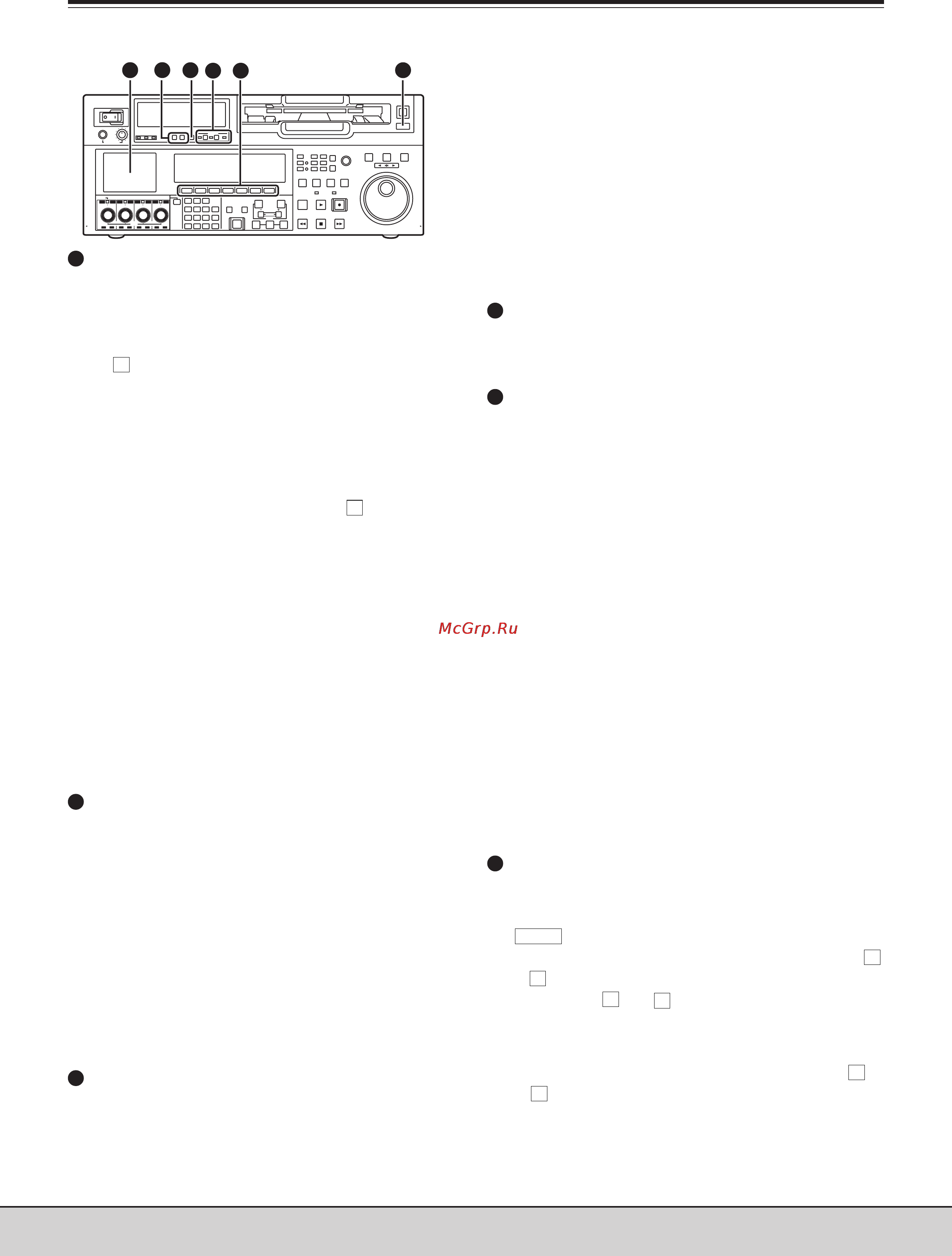

Компоненты и их функции
Передняя панель
применения кнопок дистанционного управления
REMOTE, RS#232C или параллельного разъема.
9P: При удержании этой клавиши в нажатом со#
стоянии в течение 2 или более секунд, загорается
ее светодиод (LED) и выбирается, 9#контактный ди#
станционный разъем.
50P: При удержании этой клавиши в нажатом состоя#
нии в течение 2 или более секунд, загорается ее свето#
диод (LED), что дает возможность управлять видеомаг#
нитофоном с блока соединенного через 50#контактный
параллельный дистанционный разъем.
Дисплей RS232C: Этот светодиод светится при
возникновении связи между видеомагнитофоном и
блоком дистанционного управления, соединенным
с RS#232C.
Лампа AUTO OFF
Эта лампочка загорается при возникновении проблем
с эксплуатацией видеомагнитофона, и подробное
описание проблем выводится на панель индикации.
Жидкокристаллический монитор
Данный монитор используется для проверки изоб#
ражения при воспроизведении кассеты, а также
изображения EE.
При воспроизведении кассеты записанной в форма#
те HD сигналы преобразовываются и отображаются
на экране в формате рамки с текстом.
При воспроизведении кассеты записанной в форма#
те SD сигналы отображаются, используя форматы
кадра 4:3.
Экранное меню также может быть выведено на мо#
нитор. Если видеомагнитофон оставлен в режиме,
при котором все средства управления фронтальной
панели отключены, либо кассета не воспроизводит#
ся, для защиты монитора дисплей автоматически
отключается. При последующем запуске видеомаг#
нитофона дисплей монитора включается.
<Примечание>
Несмотря на то, что жидкокристаллический монитор
производится по технологии с крайне высоким уров#
нем точности, в некоторых частях экрана пиксели
могут отсутствовать или некоторые из них продол#
жают светиться. Эти недостающие или светящиеся
пиксели не будут записываться. Следует также при#
нять во внимание то, что это не служит признаком
неисправности.
Функциональные клавиши
Эти клавиши используются для выполнения опера#
ций с функциональными меню (подробную информа#
цию см. на стр. 38) и установочными меню.
SHIFT
: Применяется для переключения между
страницами текущего функционального меню ( от
F1
до
F6
).
Клавиши от
F1
до
F6
: Применяются для изменения
параметров установочных элементов, показанных в
рамке в нижней части дисплея временного кода.
Чтобы изменить параметры, удерживайте нажатой
соответствующую функциональную клавишу (от
F1
до
F6
), до тех пор пока не появится необходимое
число; альтернативный вариант: нажмите соответ#
ствующую функциональную клавишу, чтобы выде#
лить параметр установочного элемента и поворачи#
вайте цифровой диск ADJUST до тех пор, пока не по#
лучите необходимого числа.
* Данное меню не установлено в модели AJ#HD1700E.
** Для модели AJ#HD1700P применяется #20 дБ, а для моде#
ли AJ#HD1700E применяется #18 дБ.
!
))
"
" '
&'
/ (
)&//
" "
"
)&//>) "
/
G F
' ADA
HA D E F B C
&
,/>/>
'
? 2
& ' /
' )
1 ) #
(/ " '
!>
!
//
" &
)H ''
&'
' /
)!
#
' " 1.
" & (
/ .
'
/ .
!' ))
" 1
&' "
"'
)A
&" .
&
&
&" .
# "&
'
"
&
&
C G
EFB1'
& ! ,.*
HAD
"
)
)H )A )D )E )F )B
H
F
A
B
D
C
E
)&//
8
9
10
11
12
13
13
8
1112
9
10
