19
Выходные AUDIO и VIDEO разъемы цифрового SD
устройства последовательного действия
Цифровые составляющие аудио и видеосигналов со#
ответствующие стандарту SMPTE 259M#C, 272M#A
или 294M выводятся через эти разъемы. Они выво#
дятся во время взаимообменного воспроизведения
DVCPRO25M, 50M, DV или DVCAM, либо когда сиг#
налы преобразовываются с понижением частоты и
выводятся. Сигналы, содержащие временной код
(TC), меню или другую наложенную информацию
можно выводить через SD SDI MONITOR.
Используя пункт установочного меню No.606 (SD
MONI O SEL), можно сделать выходной сигнал SD
SDI MONITOR аналогичным выходному сигналу SD
SDI OUT1 (отсутствует наложенная информация).
Если “SD SDI” был выбран в качестве настройки
(VID IN) в меню <VIDEO>, а “THRU” был установлен в
пункте установочного меню No.107 (EE MODE SEL),
то в режиме EE никакая информация не накладыва#
ется на выходные сигналы SD SDI MONITOR, и на
выходе получаем такие же сигналы как и на выходе
SD SDI OUT1.
• Чтобы установить в меню <VIDEO> выходной сиг#
нал “SD SDI” как установку
F1
(VID IN), требуется
плата AJ#UC1700G (не входит в стандартный ком#
плект поставки).
• Что касается функции INPUT CHECK, см. таблицу
выходных сигналов INPUT CHECK на стр. 15. Об#
ратите внимание на то, что при преобразовании
строчной частоты сигналы подавляются.
<Примечание>
В режиме 23/24 Гц системная фаза выходного сиг#
нала SD SDI и аналоговая составляющая видеосиг#
нала на выходе будут меняться, если установлено,
что лента протягивается с номинальной скоростью
(1x), таким образом, выходной сигнал HD SDI и фаза
будут выровнены.
Разъемы ANALOG COMPOSITE VIDEO OUT
Через эти разъемы выводятся аналоговые полные
видеосигналы. Они выводятся во время чередующе#
гося воспроизведения DVCPRO25M, 50M, DV или
DVCAM, или если сигналы преобразовываются с по#
нижением частоты.
Видеосигналы, содержащие наложенную информа#
цию, могут выводиться через разъем VIDEO OUT 3.
С помощью пункта установочного меню No.005
(SUPER) можно задать, будет ли наложение включе#
но (ON) или отключено (OFF).
Сигнал контроля формы волны (WFM) может выво#
диться через разъем VIDEO OUT 2.
К сигналам, которые можно переключать с помощью
пунктов меню относятся сигналы TC, CTL, видеосиг#
налы, RF L/R и ENV L/R.
Функция INPUT CHECK в этом месте не действует.
При преобразовании строчной частоты сигналы по#
давляются.
Разъемы SD REF IN и переключатели с нагрузкой
равной 75Ом
Эти разъемы предназначены для ввода SD контрольных
видеосигналов. Ввод комбинированных сигналов с сиг#
налом цветовой синхронизации. Для переключения ус#
тановите переключатель в положение “ON”.
Разъемы HD REF IN и переключатели с нагрузкой
равной 75Ом
Эти разъемы предназначены для ввода контрольных
видеосигналов высокой плотности (HD). Входные
трехуровневые синхронизированные сигналы с по#
зитивной и негативной полярностью. Для переклю#
чения, установите переключатель в положение “ON”.
Разъем HD REF OUT
Этот разъем предназначен для вывода контрольного
видеосигнала высокой плотности (HD) для внешней
синхронизации. Выводятся трехуровневые синхро#
низированные сигналы с позитивной и негативной
полярностью. С разъема поступают выходные сиг#
налы, основанные на SYS FORMAT пункта установоч#
ного меню No.020.
Разъем SD REF OUT
Этот разъем предназначен для вывода комбиниро#
ванного сигнала для внешней синхронизации (сиг#
нал черной синхронизации).
Разъемы DIGITAL AUDIO IN и OUT
Входной и выходной разъемы для цифровых аудио#
сигналов стандарта AES/ЕВС.
Разъемы дистанционного управления
Эти разъемы позволяют использовать совместно
два данных видеомагнитофона или соединять дан#
ный видеомагнитофон с внешним контроллером,
чтобы обеспечить управление данным видеомагни#
тофоном от внешнего устройства.
Имеются два разъема дистанционного управления:
один для использования в качестве ввода/вывода (IN/
OUT), а другой # только в качестве выходного (OUT).
IN/OUT: Для подключения внешнего контроллера.
Для подключения при операциях с двумя
видеомагнитофонами.
OUT: Для параллельного соединения.
Для использования в конфигурации с про#
ходным входом.
Разъем ENCODER REMOTE
К этому разъему подключается дистанционный кон#
троллер внешнего кодирующего устройства, когда
необходимо осуществить регулировку настроек вы#
ходного видеосигнала с внешнего устройства.
RS232C connector
Разъем PARALLEL REMOTE
Этот разъем используется, если управление рабо#
той видеомагнитофона осуществляется с внешнего
устройства.

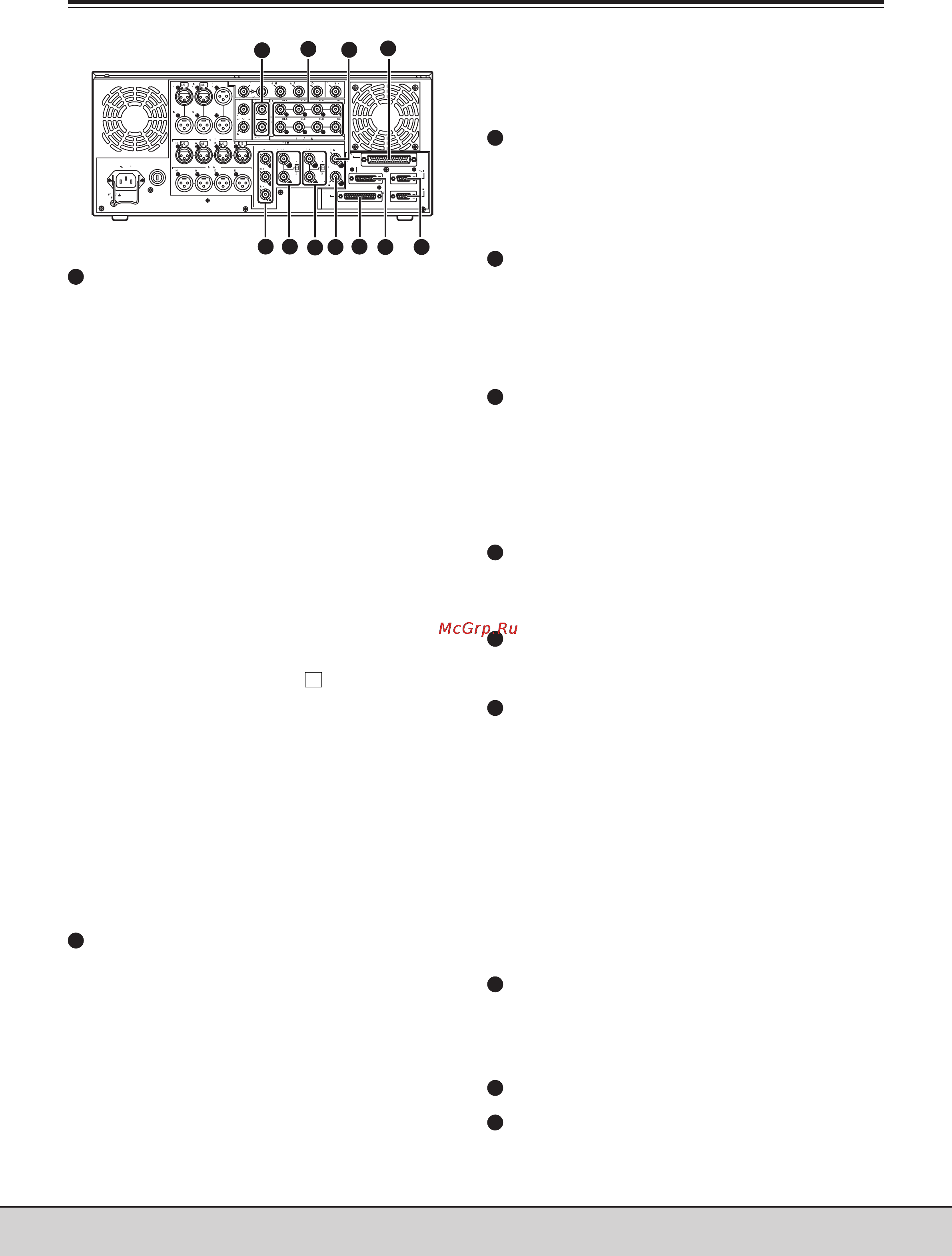

Задняя панель
Компоненты и их функции
