(095) 2584205 www.panasonic.ru Panasonic (СНГ)52
<CUE>
На экранах этого меню можно задать до 60 поисковых
точек. Если для клавиши {F3} (PAGE) выбрано “AUTO” в
качестве настройки для режима AUTO PAGE в меню
<CUE SHIFT>, то можно осуществлять управление до 10
страницами с 6 точками на каждой их них. 60 поисковых
точек обозначаются, используя панель индикации но
мера страницы и панель индикации зарегистрирован
ных точек.
<Примечание>
Поисковые точки невозможно зарегистрировать, выпол
нить предпуск и т.д., если в пункте установочного меню
№001 (LOCAL ENA) в режиме дистанционного управле
ния REMOTE выбрана любая другая установка кроме
“ENA”.
Указатель номера страницы
Здесь указывается номера страниц от 0 до 9.
Панель индикации зарегистрирован
ных точек
На каждой странице отображаются данные шести поис
ковых точек, управляемые номерами зарегистрирован
ных точек. Зарегистрированная точка, номер которой
выделяется, подлежит регистрации или поиску.
Ниже приведена взаимосвязь между номером страницы
и номером зарегистрированной точки.
Номер Зарегистрир. Номер Зарегистрир.
стр. точки стр. точки
0 0106 5 5156
1 1116 6 6166
2 2126 7 7176
3 3136 8 8186
4 4146 9 9196
Операции со страницами
Страницы можно перелистывать как вперед, так и на
зад, используя функциональные клавиши {F1} (PREW)
или {F2} (NEXT).
В зависимости от настройки, выбранной для {F4}
(ROTATE) в меню <CUE SHIFT> для перелистывания
страниц вперед применяется следующее:
Если выбрано “OFF”
Со страницы 9 нельзя вперед перелистнуть на стра
ницу 0.
Если выбрано “ON”
Со страницы 9 можно переключиться вперед на
страницу 0.
При перемотке страниц в обратном направлении,
нельзя переключиться на страницу 9 со страницы 0.
Функциональные меню
Перемещение к зарегистрированным
точкам
Выделение на панели индикации зарегистрированной
точки перемещается путем поворота регулятора на
стройки ADJUST. При повороте регулятора по часовой
стрелке выделение перемещается по точкам в порядке
возрастания, а при повороте регулятора против часо
вой стрелки  в порядке убывания. Если для клавиши
{F3} (PAGE) выбрано “AUTO” в качестве настройки для
режима AUTO PAGE в меню <CUE SHIFT>, выделение
можно также перемещать в предыдущую или следую
щую страницу.
В зависимости от настройки, выбранной для {F4}
(ROTATE) в меню <CUE SHIFT> для перемещения вы
деления в порядке возрастания применяется следу
ющее:
Если выбрано “OFF”
Выделение нельзя переместить со страницы 9 на
страницу 0.
Если выбрано “ON”
Выделение можно переместить со страницы 9 на
страницу 0.
При перемещении в порядке убывания выделение
нельзя переместить со страницы 0 на страницу 9.
Операции с поисковыми и зарегистри
рованными точками
При каждом нажатии клавиши {F3} (MODE) в меню
<CUE> режимы поиска и регистрации поисковой точки
включаются поочередно.
Выполняйте операции с поисковой точкой или зарегис
трированной точкой в соответствующем режиме.
При включении электропитания устанавливается та
точка (поисковая или зарегистрированная), которая
была установлена перед последнем отключением
электропитания.
При изменении настройки для клавиши {F3} (PAGE)
или
{{
{{
{F4} (ROTATE) в меню <CUE SHIFT> значение
“01” (страница 0/точка № 1) устанавливается как
для поисковой, так и для зарегистрированной точки.
Режим регистрации поисковой точки
Возможно зарегистрировать точки, до которых будет
выполняться предпуск ленты. При изменении страницы
панели индикации, используя клавиши {F1} (PREW) или
{F2} (NEXT) меню <CUE>, в зависимости от настройки
выбранной для клавиши {F3} (MODE) в меню <CUE
SHIFT>, применяется следующее.
Когда задано “MANU”:
Обе точки, как поисковая , так и зарегистрированная,
перемещаются в верхнюю часть измененной страницы.
Когда задано “AUTO”:
Только зарегистрированная точка перемещаются в вер
хнюю часть измененной страницы, а поисковая точка
остается неподвижной.

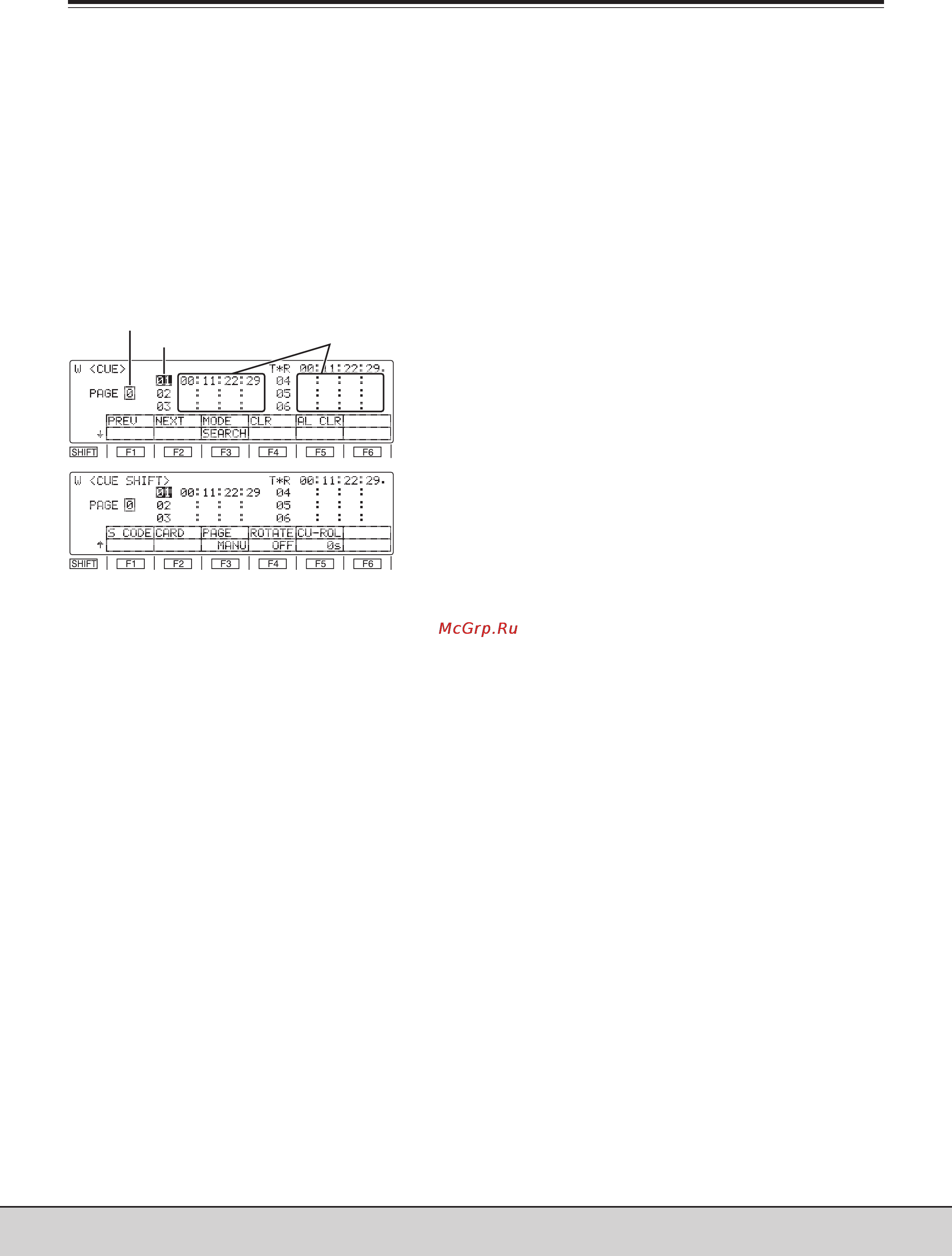

Указатель номера страницы
Панель индикации зарегис
трированных точек
Панель индикации данных
поисковых точек
