(095) 2584205 www.panasonic.ru Panasonic (СНГ)16

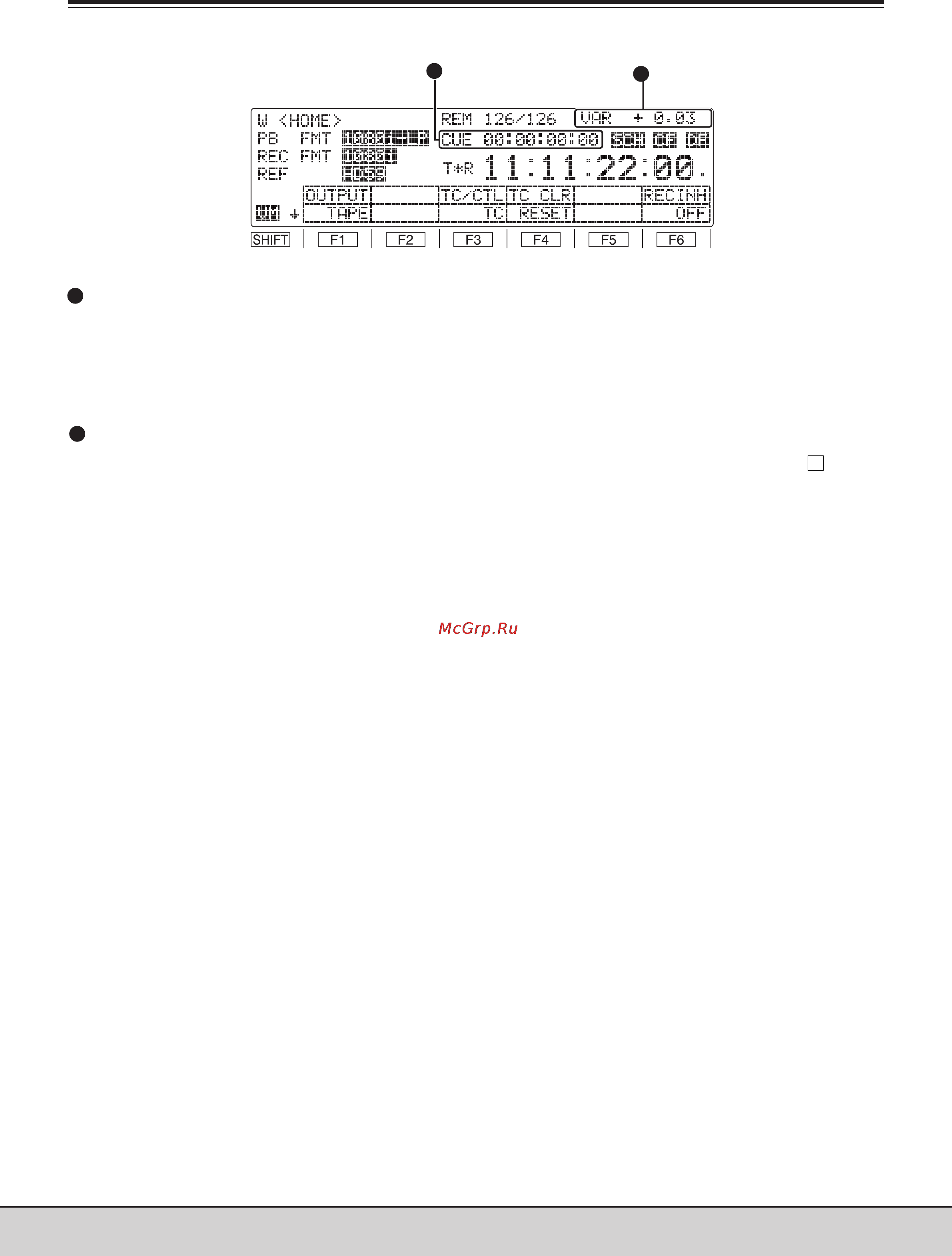

Индикация времени поисковой точки
Здесь показывается текущее время поисковой точки
(подробная информация об операциях со временем
поисковой точки изложена в разделе “Регистрация
времени поисковой точки, предпуск и перемещение”
на стр. 112). Операции Cue time operations можно
выполнять только на экранах HOME, PF1 и PF2.
Индикации режима работы (скорости) видео
магнитофона
Здесь показывается текущий режим работы (вклю#
чая индикацию скорости).
EJECT:
Режим выброса кассеты.
STANDBY OFF:
Режим ожидания OFF.
T.RELEASE:
Режим ослабления натяжения ленты.
STOP:
Режим остановки.
PREROLL:
Режим предпуска.
PLAY:
Режим воспроизведения.
PLAY+:
Специальный режим воспроизведения при переме#
щении ленты ВПЕРЕД (настройка воспроизведе#
ния).
PLAY:
Специальный режим воспроизведения при переме#
щении ленты НАЗАД (настройка воспроизведения).
REC:
Режим записи.
JOG (REV/STILL/FWD):
Режим покадровой протяжки ленты
VAR (скорость от 4.9х до +4.9х):
Режим переменной скорости.
SHTL (скорость от 32х до +32.0х):
Режим ускоренного воспроизведения.
FF:
Режим ускоренной перемотки ленты вперед.
REW:
Режим ускоренной перемотки ленты назад.
Компоненты и их функции
Панель индикации временного кода
EDIT:
Режим монтажа.
AUTO EDIT:
Режим автоматического монтажа.
PREVIEW:
Режим предварительного просмотра.
REVIEW:
Режим проверки.
• Если в меню <HOME SHIFT> с помощью
F6
(VARMEM) выбрано “ON”:
DSPD (скорость от 1.0 до +2.0)
С первоначальной скоростью, задающей изменяю#
щуюся память.
DSMP (скорость от 1.0 до +2.0)
В режиме воспроизведения с быстрой памятью или
изменяющейся памятью.
DPLY (скорость от 1.0 до +2.0)
В режиме воспроизведения с изменяющейся памя#
тью.
DPRV (скорость от 1.0 до +2.0)
В режиме имитации монтажа с изменяющейся па#
мятью.
DEDT (скорость от 1.0 до +2.0)
В режиме монтажа с изменяющейся памятью.
2
1
1
2
