(095) 2584205 www.panasonic.ru Panasonic (СНГ)
17
Индикация счетчика времени
CTL: Данные счетчика CTL.
TCG: Данные временного кода, создаваемо#
го генератором временного кода.
UBG: Данные бит пользователя, выводимые с
генератора временного кода.
tcg: Если заранее заданы данные времен#
ного, воздаваемого генератором вре#
менного кода.
ubg: Если заранее заданы данные бит
пользователя генератора временного
кода.
TCR/T
∗R: Данные временного кода, полученные с
дешифратора (считывающего устрой#
ства)
UBR/U∗R: Данные бит пользователя, полученные
с дешифратора (считывающего устрой#
ства)
Если данные временного кода или данные бит
пользователя не возможно прочитать, на дисплее
появляется индикация “T∗R” или “U∗R”, и если при#
сутствует сигнал CTL, данные временного кода со#
провождаются этим сигналом.
TCR 00 : 00 : 00 : 00 : 00 .
(только в режиме 59/60 Гц)
Отметки о пропущенном кадре:
“ : “: Непропущенный кадр
“ . “: Пропущенный кадр
Метки поля:
“ “: 1#ое поле
“ . “: 2#ое поле
(Эти метки не показываются при любом
значении скорости выше (0.3х)
Компоненты и их функции

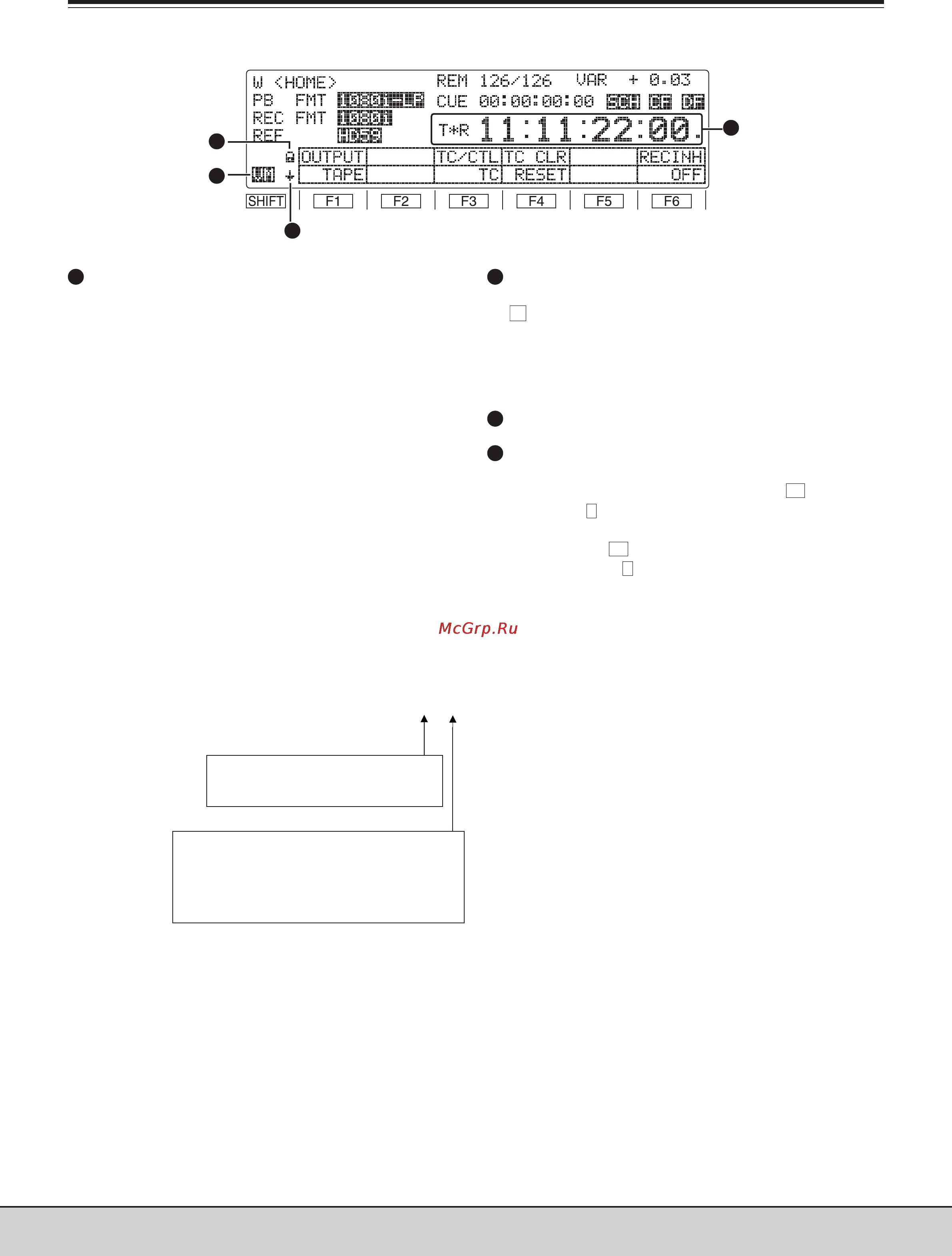

Панель индикации временного кода
Индикатор режима изменяющейся памяти
Он отображается, если в меню <HOME SHIFT> под
F6
(VARMEM) выбрано “ON”.
Пока горит значок VM операции с изменяющейся па#
мятью можно проводить в любое время. (Подробная
информация изложена в разделе “Функция изменя#
ющейся памяти” на стр. 36).
Индикатор меню левой страницы
Индикатор, показывающий, что работа функци
ональной клавиши запрещена
Отображается после нажатия клавиши
BS
вместе с
клавишей
F
. После его появления работа функцио#
нальных клавиш может быть прекращена. Если на#
жать клавиша
BS
повторно, удерживая при этом на#
жатой клавишу
F
, панель индикации очистится и
можно будет выполнять операции с функциональны#
ми клавишами.
6
5
4
4
6
5
3
3
