LG DR-799 — подключение антенны и аудио/видео устройств к телевизору [10/58]

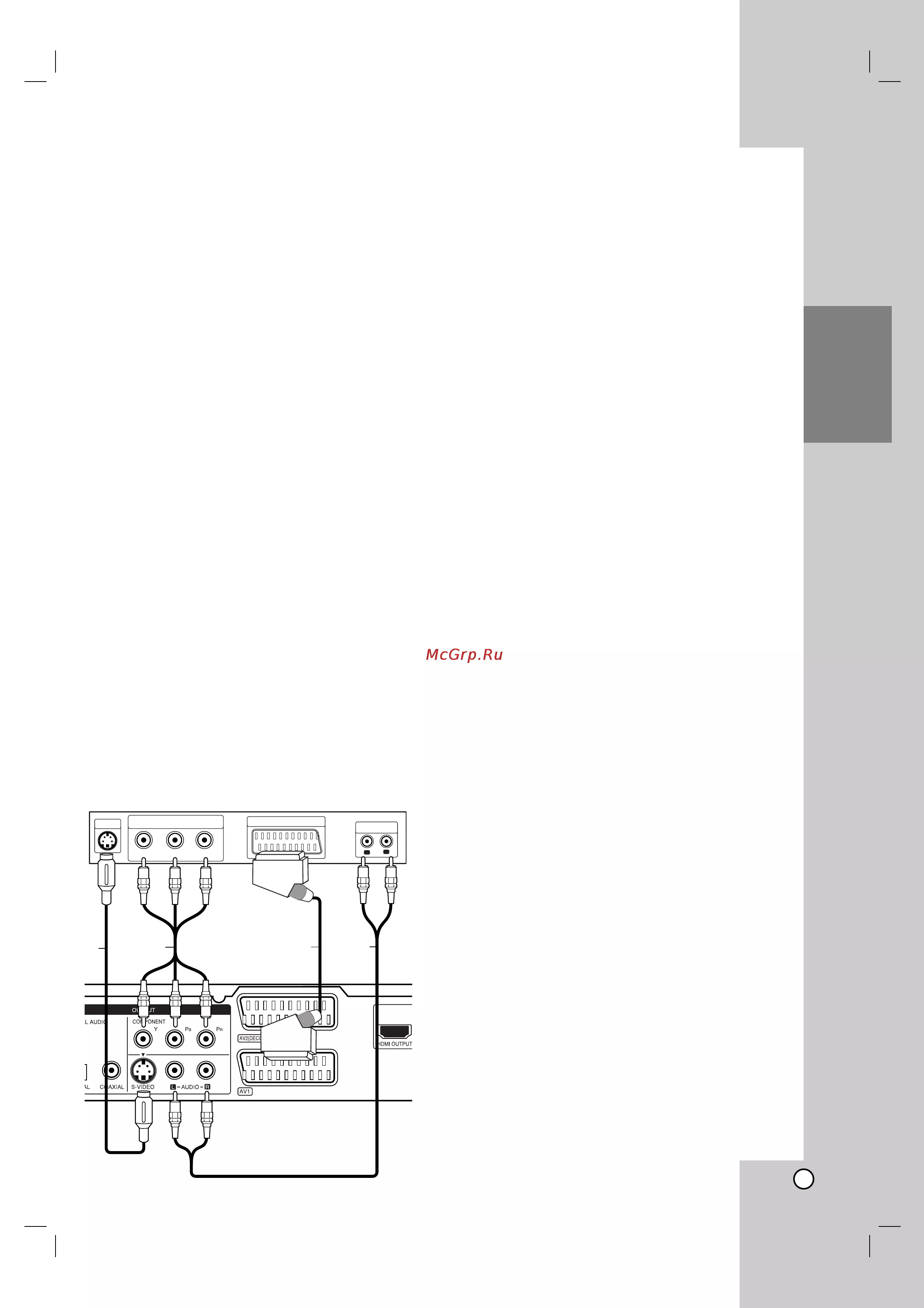

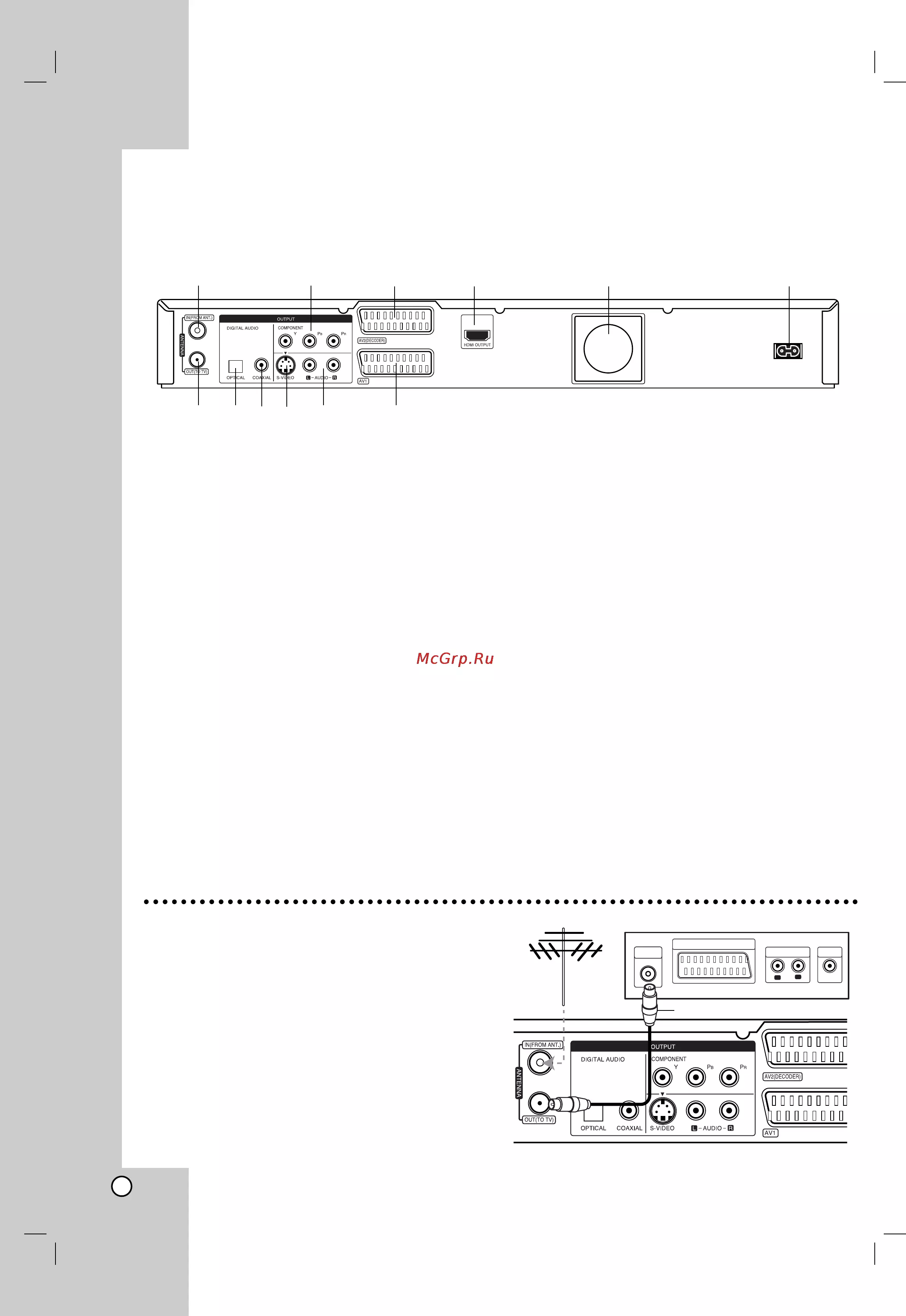

Антенный вход Сюда подключается антенна 0 Разъем COMPONENT OUTPUT Y Рв PR Подключение к телевизору с входами Y Рв PR 0 Разъем типа SCART AV 2 DECODER Подключите аудио видеовыход внешнего источника декодера платного телевидения декодера каналов кабельного телевидения видеомагнитофона и т д Q HDMI OUTPUT тип А только для HDR798 HDR799 HDMI выход обеспечивающий высококачественный интерфейс для цифровых аудио и видеоустройств И Охлаждающий вентилятор И Шнур питания для подключения к сети переменного тока П Антенный выход Через этот выход сигнал с антенного входа подается на телевизор или видеомонитор Н Разъем оптического выхода Гнездо цифрового звукового выхода Подключите к цифровой оптической аудиоаппаратуре И Коаксиальный выход Гнездо цифрового звукового выхода Подключите к цифровой коаксиальной аудиоаппаратуре 10 S VIDEO OUTPUT Подключение к входу S Video телевизора Ш AUDIO OUTPUT левый правый канал Соединяется со звуковыми входами телевизора Е Разъем типа SCART AV 1 Соедините с разъемом SCART телевизора Подключите к источнику питания Подключение антенны Антенна Задняя панель телевизора Отключите антенный кабель от входа телевизора и вставьте его в гнездо антенного входа с обратной стороны рекордера Соедините кабелем выходное антенное гнездо рекордера с антенным входом телевизора Подключений по высокой частоте Выходное антенное гнездо рекордера ANTENNA OUT соединяется с антенным входом телевизора прилагаемым коаксиальным кабелем с волновым сопротивлением 75 Ом R Задняя панель рекордера НГ
