Brother LS 2125 [12/64] Замена прижимной лапки
7

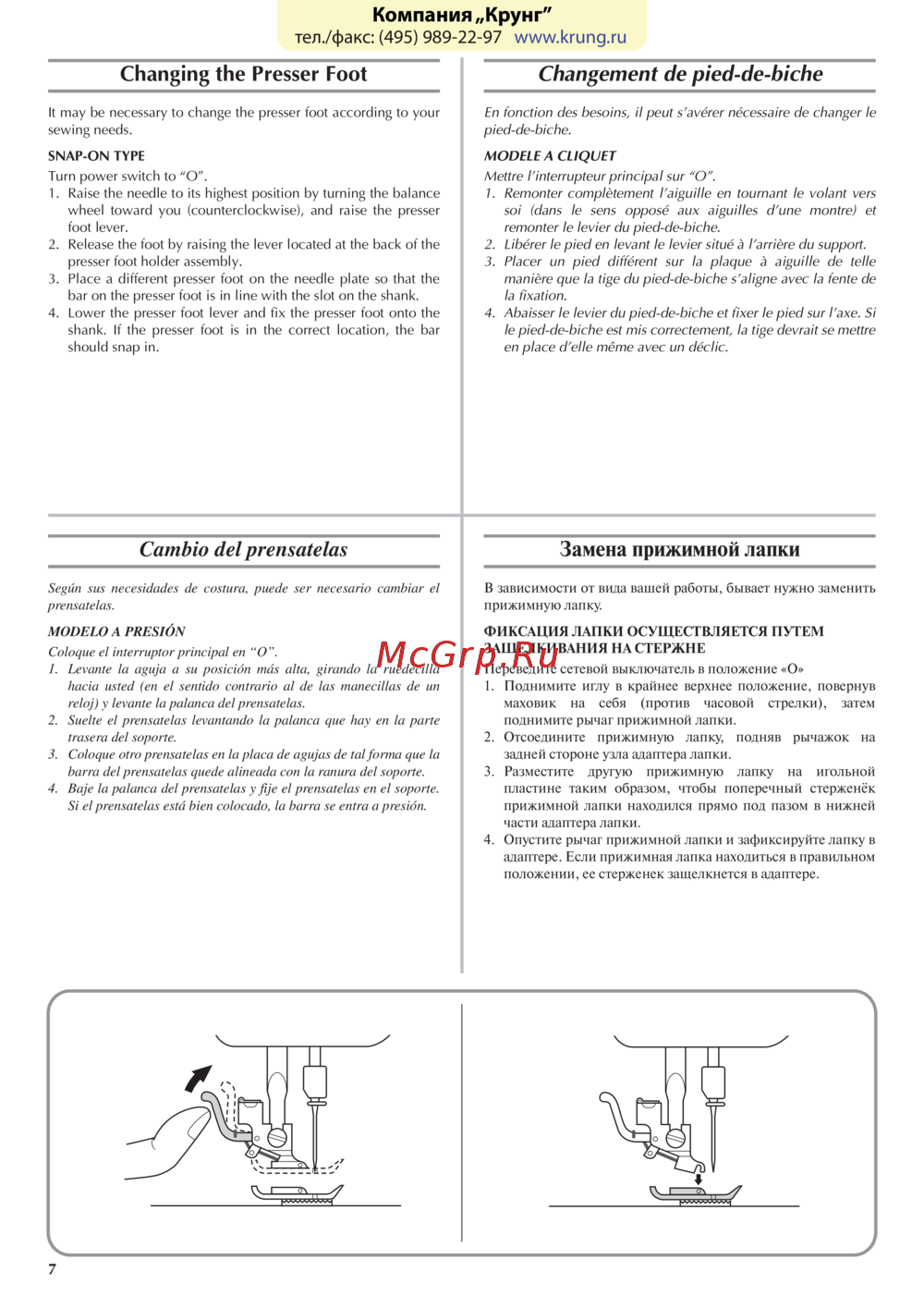

Changing the Presser Foot
It may be necessary to change the presser foot according to your
sewing needs.
SNAP-ON TYPE
Turn power switch to “O”.
1. Raise the needle to its highest position by turning the balance
wheel toward you (counterclockwise), and raise the presser
foot lever.
2. Release the foot by raising the lever located at the back of the
presser foot holder assembly.
3. Place a different presser foot on the needle plate so that the
bar on the presser foot is in line with the slot on the shank.
4. Lower the presser foot lever and fix the presser foot onto the
shank. If the presser foot is in the correct location, the bar
should snap in.
Changement de pied-de-biche
En fonction des besoins, il peut s’avérer nécessaire de changer le
pied-de-biche.
MODELE A CLIQUET
Mettre l’interrupteur principal sur “O”.
1. Remonter complètement l’aiguille en tournant le volant vers
soi (dans le sens opposé aux aiguilles d’une montre) et
remonter le levier du pied-de-biche.
2. Libérer le pied en levant le levier situé à l’arrière du support.
3. Placer un pied différent sur la plaque à aiguille de telle
manière que la tige du pied-de-biche s’aligne avec la fente de
la fixation.
4. Abaisser le levier du pied-de-biche et fixer le pied sur l’axe. Si
le pied-de-biche est mis correctement, la tige devrait se mettre
en place d’elle même avec un déclic.
Cambio del prensatelas
Según sus necesidades de costura, puede ser necesario cambiar el
prensatelas.
MODELO A PRESIÓN
Coloque el interruptor principal en “O”.
1. Levante la aguja a su posición más alta, girando la ruedecilla
hacia usted (en el sentido contrario al de las manecillas de un
reloj) y levante la palanca del prensatelas.
2. Suelte el prensatelas levantando la palanca que hay en la parte
trasera del soporte.
3. Coloque otro prensatelas en la placa de agujas de tal forma que la
barra del prensatelas quede alineada con la ranura del soporte.
4. Baje la palanca del prensatelas y fije el prensatelas en el soporte.
Si el prensatelas está bien colocado, la barra se entra a presión.
Замена прижимной лапки
В зависимости от вида вашей работы, бывает нужно заменить
прижимную лапку.
ФИКСАЦИЯ ЛАПКИ ОСУЩЕСТВЛЯЕТСЯ ПУТЕМ
ЗАЩЕЛКИВАНИЯ НА СТЕРЖНЕ
Переведите сетевой выключатель в положение «О»
1. Поднимите иглу в крайнее верхнее положение, повернув
маховик на себя (против часовой стрелки), затем
поднимите рычаг прижимной лапки.
2. Отсоедините прижимную лапку, подняв рычажок на
задней стороне узла адаптера лапки.
3. Разместите другую прижимную лапку на игольной
пластине таким образом, чтобы поперечный стерженёк
прижимной лапки находился прямо под пазом в нижней
части адаптера лапки.
4. Опустите рычаг прижимной лапки и зафиксируйте лапку в
адаптере. Если прижимная лапка находиться в правильном
положении, ее стерженек защелкнется в адаптере.
