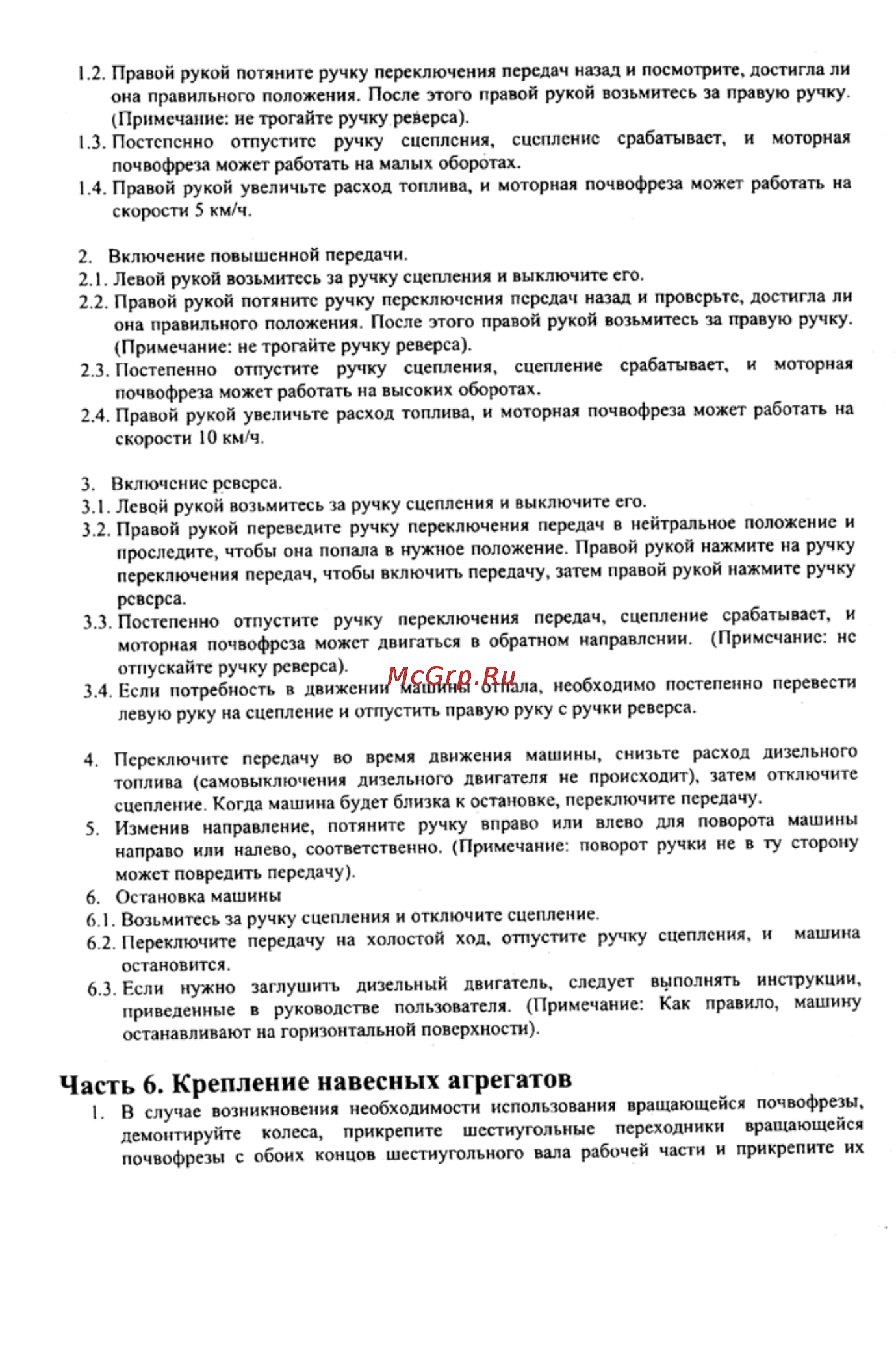

1 2 Правой рукой потяните ручку переключения передач назад и посмотрите достигла ли она правильного положения После этого правой рукой возьмитесь за правую ручку Примечание не трогайте ручку реверса 1 3 Постепенно отпустите ручку сцепления сцепление срабатывает и моторная почвофреза может работать на малых оборотах 1 4 Правой рукой увеличьте расход топлива и моторная почвофреза может работать на скорости 5 км ч 2 Включение повышенной передачи 2 1 Левой рукой возьмитесь за ручку сцепления и выключите его 2 2 Правой рукой потяните ручку переключения передач назад и проверьте достигла ли она правильного положения После этого правой рукой возьмитесь за правую ручку Примечание не трогайте ручку реверса 2 3 Постепенно отпустите ручку сцепления сцепление срабатывает и моторная почвофреза может работать на высоких оборотах 2 4 Правой рукой увеличьте расход топлива и моторная почвофреза может работать на скорости 10 км ч 3 Включение реверса 3 1 Левой рукой возьмитесь за ручку сцепления и выключите его 3 2 Правой рукой переведите ручку переключения передач в нейтральное положение и проследите чтобы она попала в нужное положение Правой рукой нажмите на ручку переключения передач чтобы включить передачу затем правой рукой нажмите ручку реверса 3 3 Постепенно отпустите ручку переключения передач сцепление срабатывает и моторная почвофреза может двигаться в обратном направлении Примечание нс отпускайте ручку реверса 3 4 Если потребность в движении машины отпала необходимо постепенно перевести левую руку на сцепление и отпустить правую руку с ручки реверса 4 Переключите передачу во время движения машины снизьте расход дизельного топлива самовыключения дизельного двигателя не происходит затем отключите сцепление Когда машина будет близка к остановке переключите передачу 5 Изменив направление потяните ручку вправо или влево для поворота машины направо или налево соответственно Примечание поворот ручки не в ту сторону может повредить передачу 6 Остановка машины 6 1 Возьмитесь за ручку сцепления и отключите сцепление 6 2 Переключите передачу на холостой ход отпустите ручку сцепления и машина остановится 6 3 Если нужно заглушить дизельный двигатель следует выполнять инструкции приведенные в руководстве пользователя Примечание Как правило машину останавливают на горизонтальной поверхности Часть 6 Крепление навесных агрегатов I В случае возникновения необходимости использования вращающейся почвофрезы демонтируйте колеса прикрепите шестиугольные переходники вращающейся почвофрезы с обоих концов шестиугольного вала рабочей части и прикрепите их 1 1
