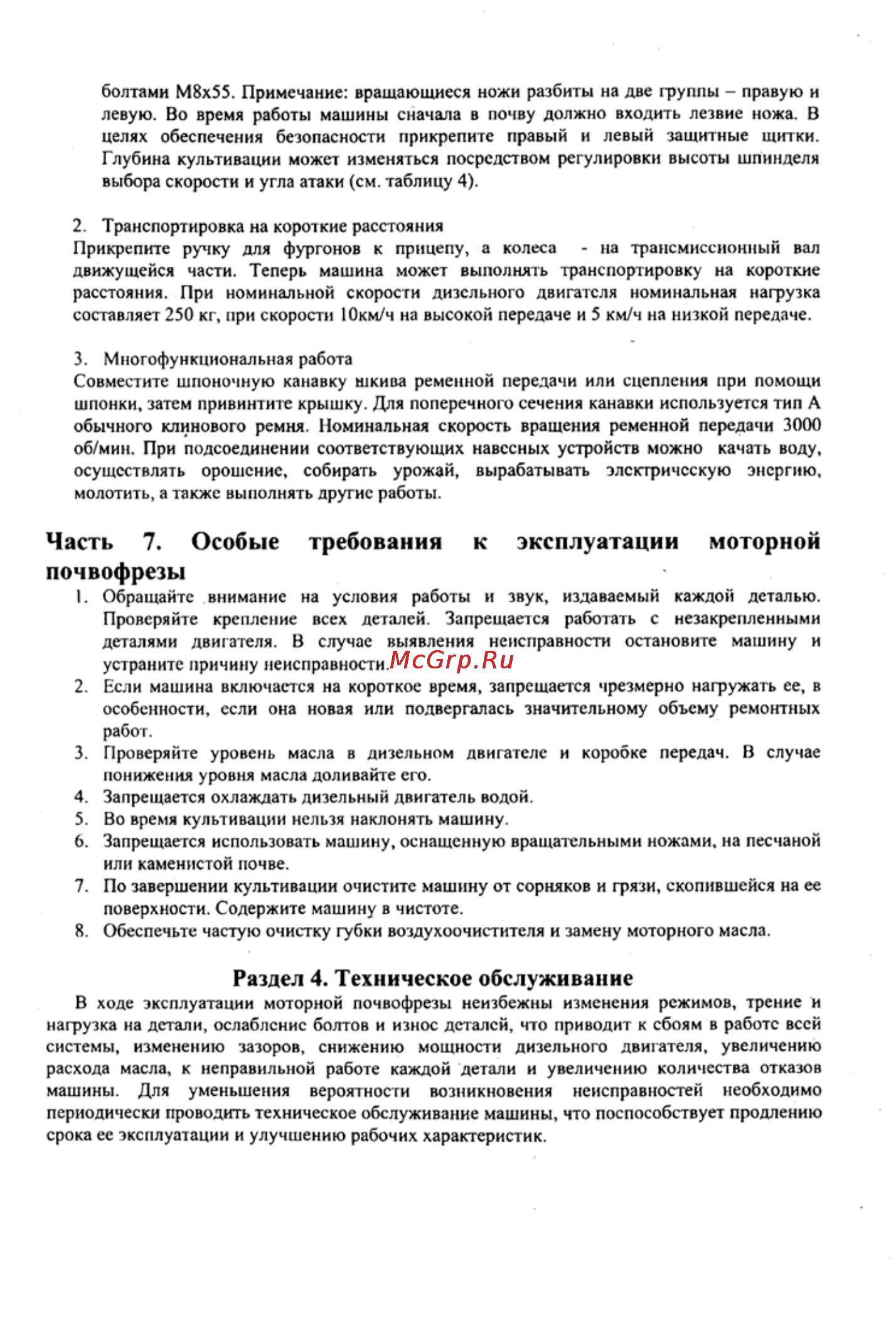

болтами М8х55 Примечание вращающиеся ножи разбиты на две группы правую и левую Во время работы машины сначала в почву должно входить лезвие ножа В целях обеспечения безопасности прикрепите правый и левый защитные щитки Глубина культивации может изменяться посредством регулировки высоты шпинделя выбора скорости и угла атаки см таблицу 4 2 Транспортировка на короткие расстояния Прикрепите ручку для фургонов к прицепу а колеса па трансмиссионный вал движущейся части Теперь машина может выполнять транспортировку на короткие расстояния При номинальной скорости дизельного двигателя номинальная нагрузка составляет 250 кг при скорости 10км ч на высокой передаче и 5 км ч на низкой передаче 3 Многофункциональная работа Совместите шпоночную канавку шкива ременной передачи или сцепления при помощи шпонки затем привинтите крышку Для поперечного сечения канавки используется тип А обычного клинового ремня Номинальная скорость вращения ременной передачи 3000 об мин При подсоединении соответствующих навесных устройств можно качать воду осуществлять орошение собирать урожай вырабатывать электрическую энергию молотить а также выполнять другие работы Часть 7 Особые почвофрезы требования к эксплуатации моторной 1 Обращайте внимание на условия работы и звук издаваемый каждой деталью Проверяйте крепление всех деталей Запрещается работать с незакрепленными деталями двигателя В случае выявления неисправности остановите машину и устраните причину неисправности 2 Если машина включается на короткое время запрещается чрезмерно нагружать ее в особенности если она новая или подвергалась значительному объему ремонтных работ 3 Проверяйте уровень масла в дизельном двигателе и коробке передач В случае понижения уровня масла доливайте его 4 Запрещается охлаждать дизельный двигатель водой 5 Во время культивации нельзя наклонять машину 6 Запрещается использовать машину оснащенную вращательными ножами на песчаной или каменистой почве 7 По завершении культивации очистите машину от сорняков и грязи скопившейся на ее поверхности Содержите машину в чистоте 8 Обеспечьте частую очистку губки воздухоочистителя и замену моторного масла Раздел 4 Техническое обслуживание В ходе эксплуатации моторной почвофрезы неизбежны изменения режимов трение и нагрузка на детали ослабление болтов и износ деталей что приводит к сбоям в работе всей системы изменению зазоров снижению мощности дизельного двигателя увеличению расхода масла к неправильной работе каждой детали и увеличению количества отказов машины Для уменьшения вероятности возникновения неисправностей необходимо периодически проводить техническое обслуживание машины что поспособствует продлению срока ее эксплуатации и улучшению рабочих характеристик 12
