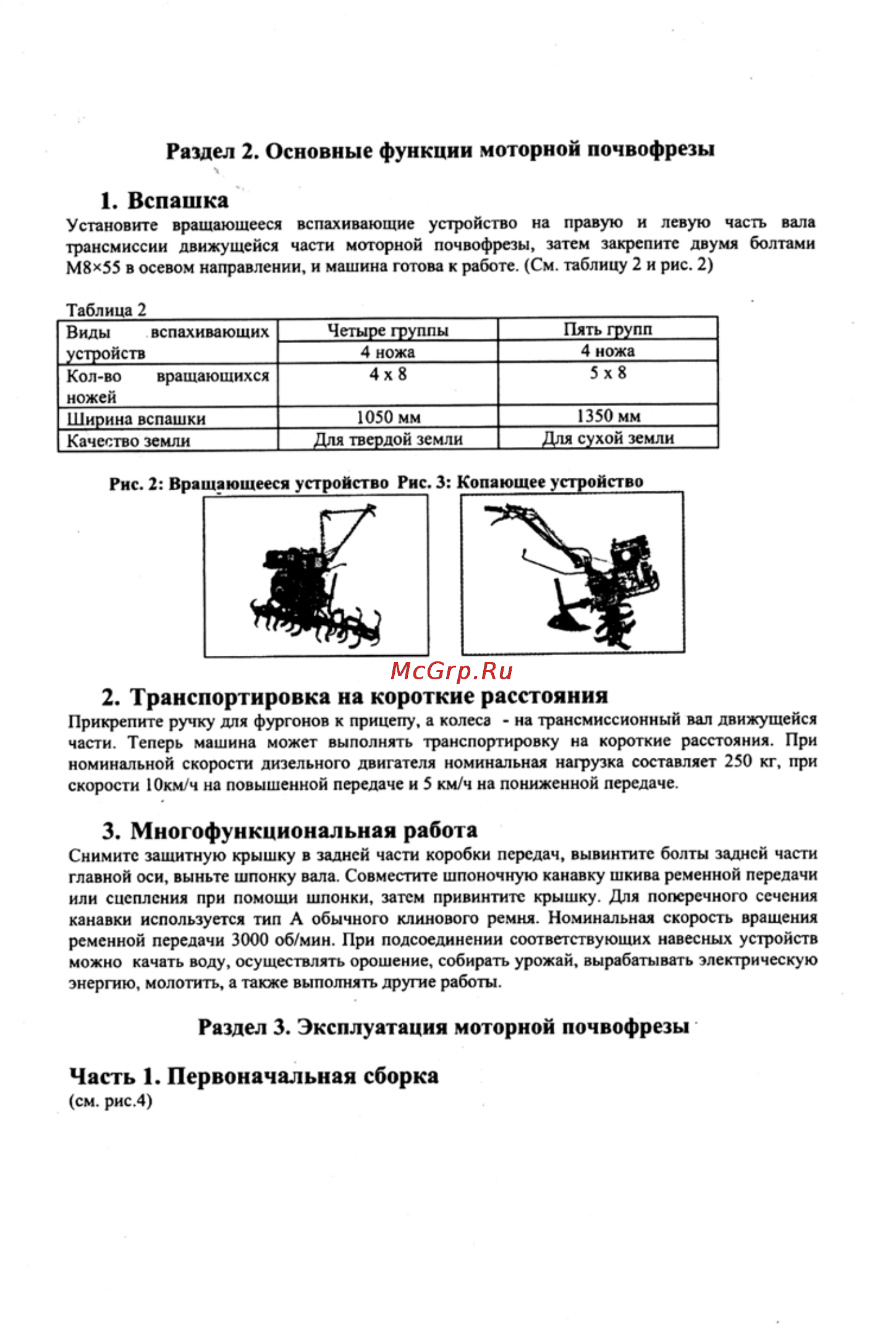

Раздел 2 Основные функции моторной почвофрезы 1 Вспашка Установите вращающееся вспахивающие устройство на правую и левую часть вала трансмиссии движущейся части моторной почвофрезы затем закрепите двумя болтами М8 55 в осевом направлении и машина готова к работе См таблицу 2 и рис 2 Таблица 2 Виды вспахивающих устройств Кол во вращающихся ножей Ширина вспашки Качество земли Четыре группы 4 ножа 4x8 Пять групп 4 ножа 5x8 1050 мм Для твердой земли 1350 мм Для сухой земли 2 Транспортировка на короткие расстояния Прикрепите ручку для фургонов к прицепу а колеса на трансмиссионный вал движущейся части Теперь машина может выполнять транспортировку на короткие расстояния При номинальной скорости дизельного двигателя номинальная нагрузка составляет 250 кг при скорости 10км ч на повышенной передаче и 5 км ч на пониженной передаче 3 Многофункциональная работа Снимите защитную крышку в задней части коробки передач вывинтите болты задней части главной оси выньте шпонку вала Совместите шпоночную канавку шкива ременной передачи или сцепления при помощи шпонки затем привинтите крышку Для поперечного сечения канавки используется тип А обычного клинового ремня Номинальная скорость вращения ременной передачи 3000 об мин При подсоединении соответствующих навесных устройств можно качать воду осуществлять орошение собирать урожай вырабатывать электрическую энергию молотить а также выполнять другие работы Раздел 3 Эксплуатация моторной почвофрезы Часть 1 Первоначальная сборка см рис 4 5
