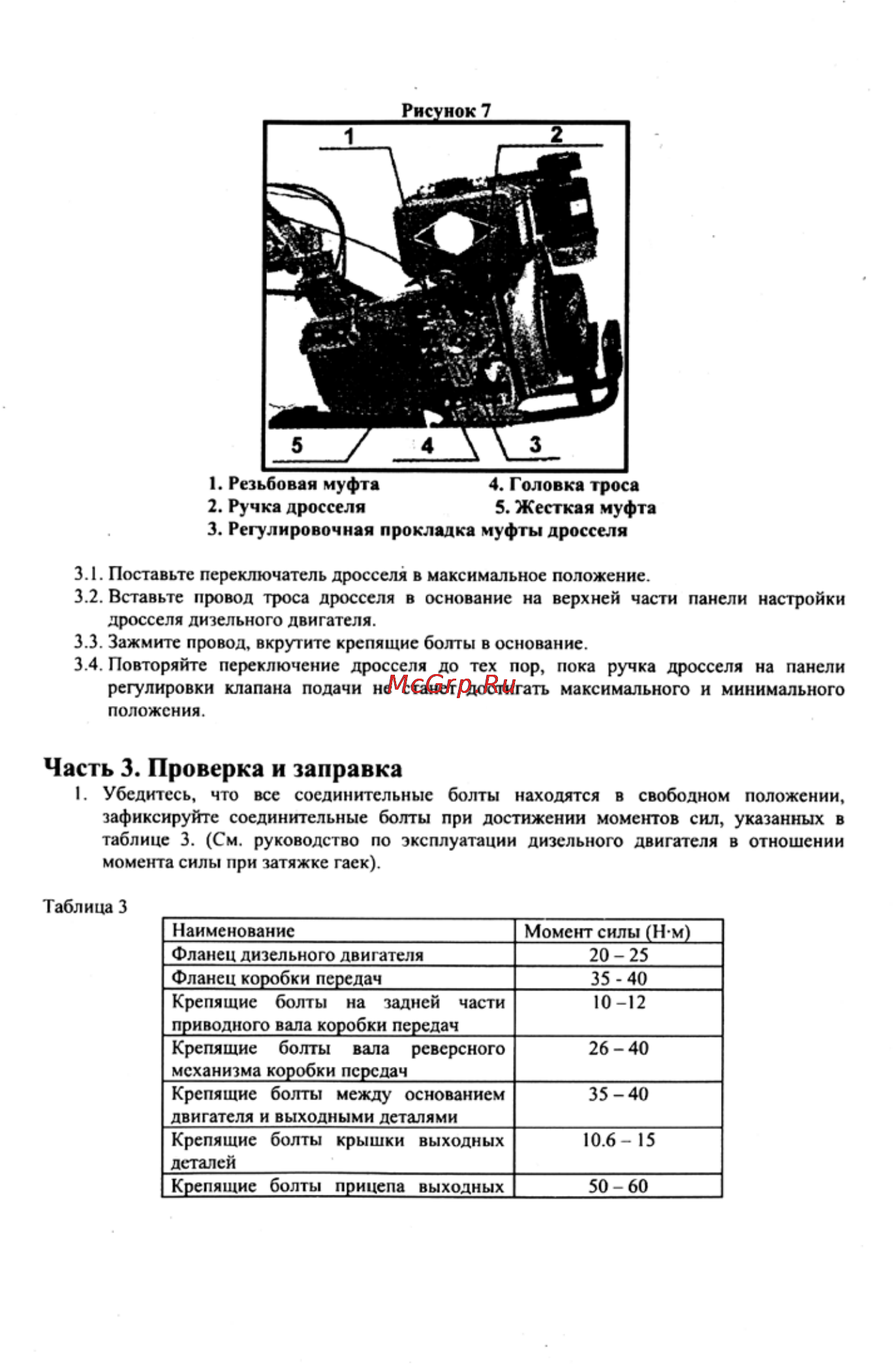

Рисунок 7 1 2 1 Резьбовая муфта 4 Головка троса 2 Ручка дросселя 5 Жесткая муфта 3 Регулировочная прокладка муфты дросселя 3 1 Поставьте переключатель дросселя в максимальное положение 3 2 Вставьте провод троса дросселя в основание на верхней части панели настройки дросселя дизельного двигателя 3 3 Зажмите провод вкрутите крепящие болты в основание 3 4 Повторяйте переключение дросселя до тех пор пока ручка дросселя на панели регулировки клапана подачи не станет достигать максимального и минимального положения Часть 3 Проверка и заправка I Убедитесь что все соединительные болты находятся в свободном положении зафиксируйте соединительные болты при достижении моментов сил указанных в таблице 3 См руководство по эксплуатации дизельного двигателя в отношении момента силы при затяжке гаек Таблица 3 __________________ Наименование Фланец дизельного дви ателя Фланец коробки передач Крепящие болты на задней части приводного вала коробки передач Крепящие болты вала реверсного механизма коробки передач Крепящие болты между основанием двигателя и выходными деталями Крепящие болты крышки выходных деталей Крепящие болты прицепа выходных 8 Момент силы Нм 20 25 35 40 10 12 26 40 35 40 10 6 15 50 60
