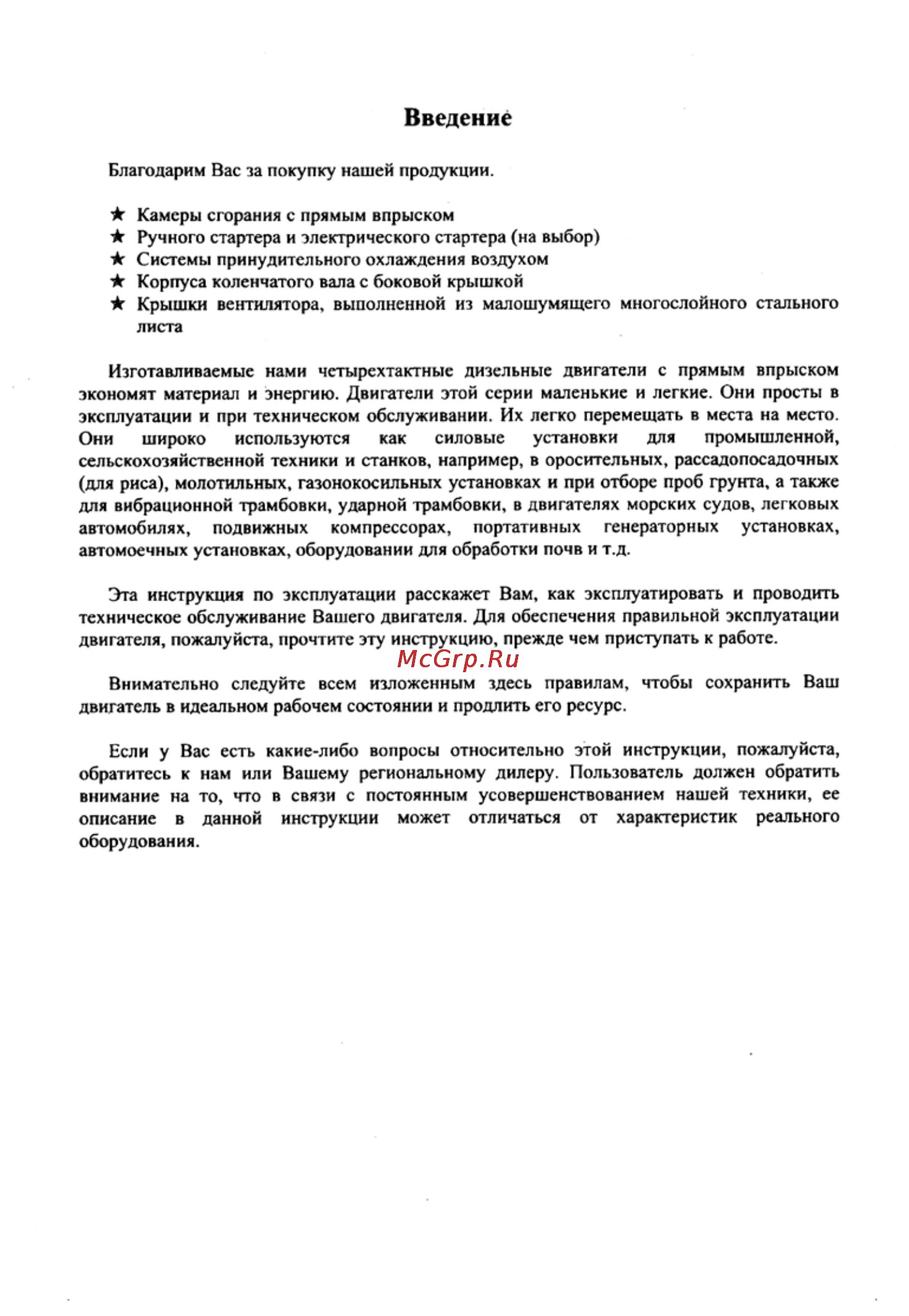

Введение Благодарим Вас за покупку нашей продукции Камеры сгорания с прямым впрыском Ручного стартера и электрического стартера на выбор Системы принудительного охлаждения воздухом Корпуса коленчатого вала с боковой крышкой Крышки вентилятора выполненной из малошумящего многослойного стального листа Изготавливаемые нами четырехтактные дизельные двигатели с прямым впрыском экономят материал и энергию Двигатели этой серии маленькие и легкие Они просты в эксплуатации и при техническом обслуживании Их легко перемещать в места на место Они широко используются как силовые установки для промышленной сельскохозяйственной техники и станков например в оросительных рассадопосадочных для риса молотильных газонокосильных установках и при отборе проб грунта а также для вибрационной трамбовки ударной трамбовки в двигателях морских судов легковых автомобилях подвижных компрессорах портативных генераторных установках автомоечных установках оборудовании для обработки почв и т д Эта инструкция по эксплуатации расскажет Вам как эксплуатировать и проводить техническое обслуживание Вашего двигателя Для обеспечения правильной эксплуатации двигателя пожалуйста прочтите эту инструкцию прежде чем приступать к работе Внимательно следуйте всем изложенным здесь правилам чтобы сохранить Ваш двигатель в идеальном рабочем состоянии и продлить его ресурс Если у Вас есть какие либо вопросы относительно этой инструкции пожалуйста обратитесь к нам или Вашему региональному дилеру Пользователь должен обратить внимание на то что в связи с постоянным усовершенствованием нашей техники ее описание в данной инструкции может отличаться от характеристик реального оборудования 2
