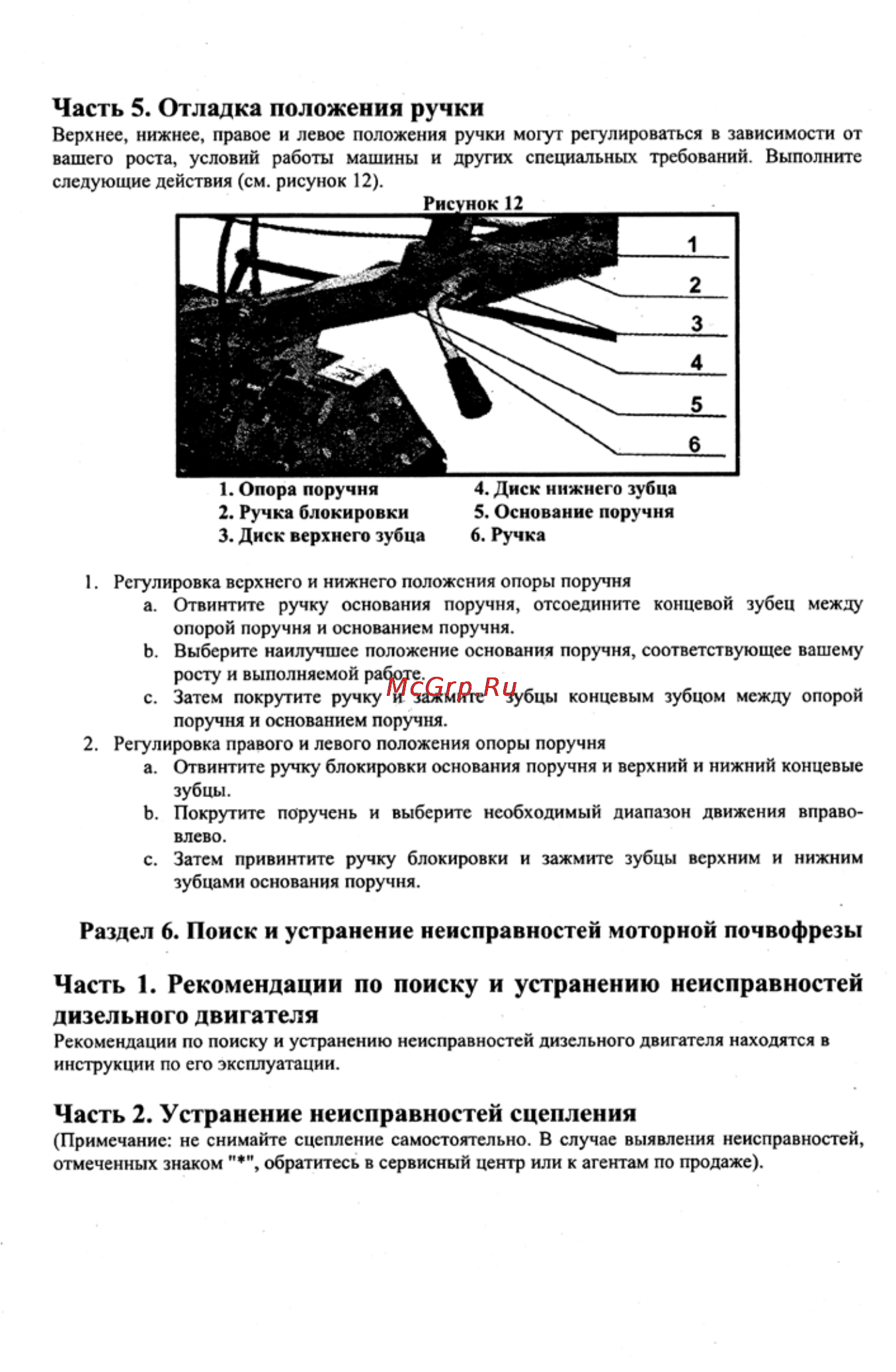

Часть 5 Отладка положения ручки Верхнее нижнее правое и левое положения ручки могут регулироваться в зависимости от вашего роста условий работы машины и других специальных требований Выполните следующие действия см рисунок 12 1 Опора поручня 4 Диск нижнего зубца 2 Ручка блокировки 5 Основание поручня 3 Диск верхнего зубца 6 Ручка 1 Регулировка верхнего и нижнего положения опоры поручня а Отвинтите ручку основания поручня отсоедините концевой зубец между опорой поручня и основанием поручня Ь Выберите наилучшсс положение основания поручня соответствующее вашему росту и выполняемой работе с Затем покрутите ручку и зажмите зубцы концевым зубцом между опорой поручня и основанием поручня 2 Регулировка правого и левого положения опоры поручня а Отвинтите ручку блокировки основания поручня и верхний и нижний концевые зубцы Ь Покрутите поручень и выберите необходимый диапазон движения вправовлево с Затем привинтите ручку блокировки и зажмите зубцы верхним и нижним зубцами основания поручня Раздел 6 Поиск и устранение неисправностей моторной почвофрезы Часть 1 Рекомендации по поиску и устранению неисправностей дизельного двигателя Рекомендации по поиску и устранению неисправностей дизельного двигателя находятся в инструкции по его эксплуатации Часть 2 Устранение неисправностей сцепления Примечание не снимайте сцепление самостоятельно В случае выявления неисправностей отмеченных знаком обратитесь в сервисный центр или к агентам по продаже 17
