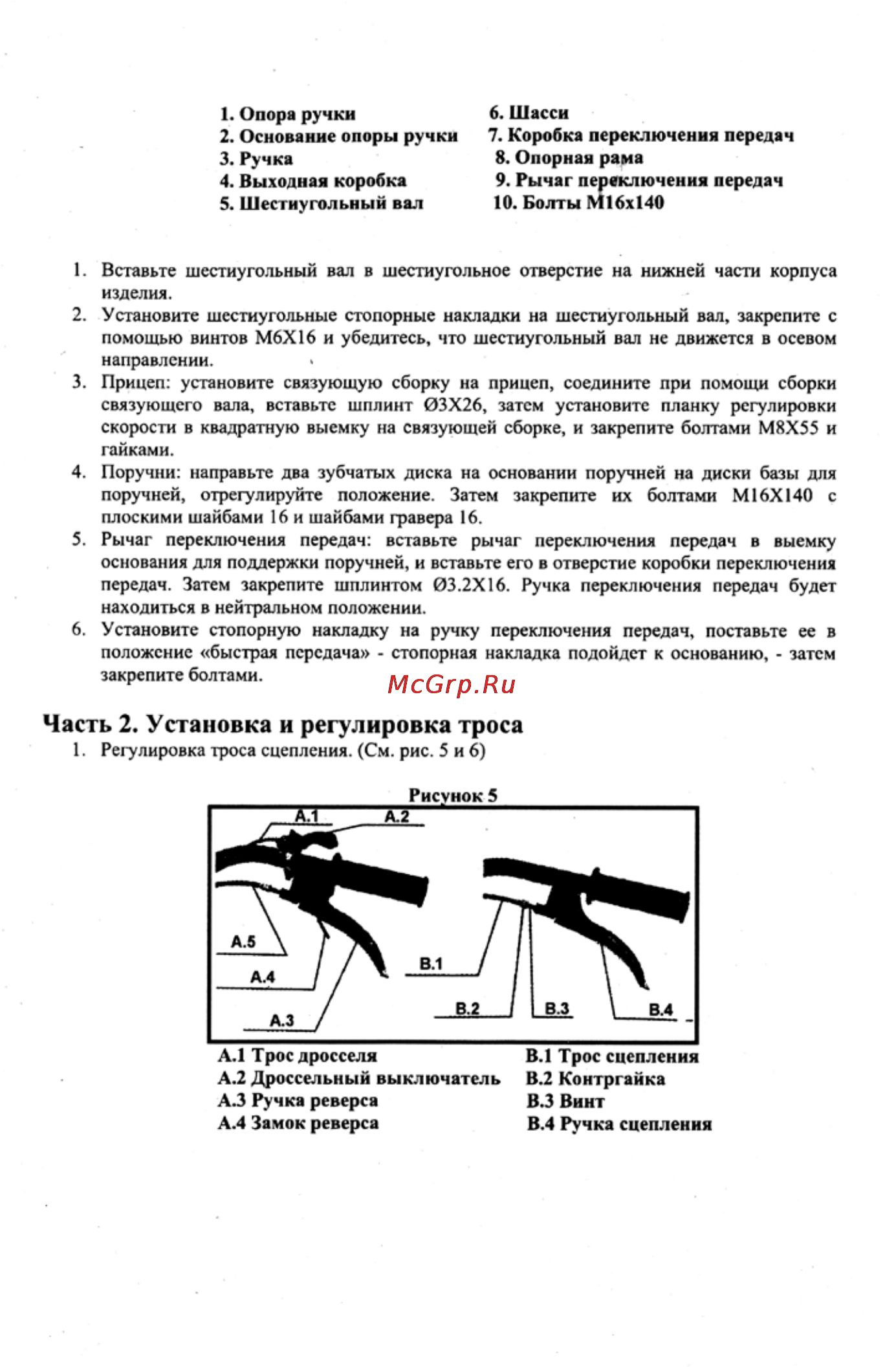

1 Опора ручки 2 Основание опоры ручки 3 Ручка 4 Выходная коробка 5 Шестиугольный вал 6 Шасси 7 Коробка переключения передач 8 Опорная рама 9 Рычаг переключения передач 10 Болты М16х140 I Вставьте шестиугольный вал в шестиугольное отверстие на нижней части корпуса изделия 2 Установите шестиугольные стопорные накладки на шестиугольный вал закрепите с помощью винтов М6Х16 и убедитесь что шестиугольный вал не движется в осевом направлении 3 Прицеп установите связующую сборку на прицеп соедините при помощи сборки связующего вала вставьте шплинт 03X26 затем установите планку регулировки скорости в квадратную выемку на связующей сборке и закрепите болтами М8Х55 и гайками 4 Поручни направьте два зубчатых диска на основании поручней на диски базы для поручней отрегулируйте положение Затем закрепите их болтами М16X140 с плоскими шайбами 16 и шайбами гравера 16 5 Рычаг переключения передач вставьте рычаг переключения передач в выемку основания для поддержки поручней и вставьте его в отверстие коробки переключения передач Затем закрепите шплинтом 03 2X16 Ручка переключения передач будет находиться в нейтральном положении 6 Установите стопорную накладку на ручку переключения передач поставьте ее в положение быстрая передача стопорная накладка подойдет к основанию затем закрепите болтами Часть 2 Установка и регулировка троса 1 Регулировка троса сцепления См рис 5 и 6 Рисунок 5 А 1 Трос дросселя В 1 Трос сцепления А 2 Дроссельный выключатель В 2 Контргайка А З Ручка реверса В З Винт А 4 Замок реверса В 4 Ручка сцепления 6
