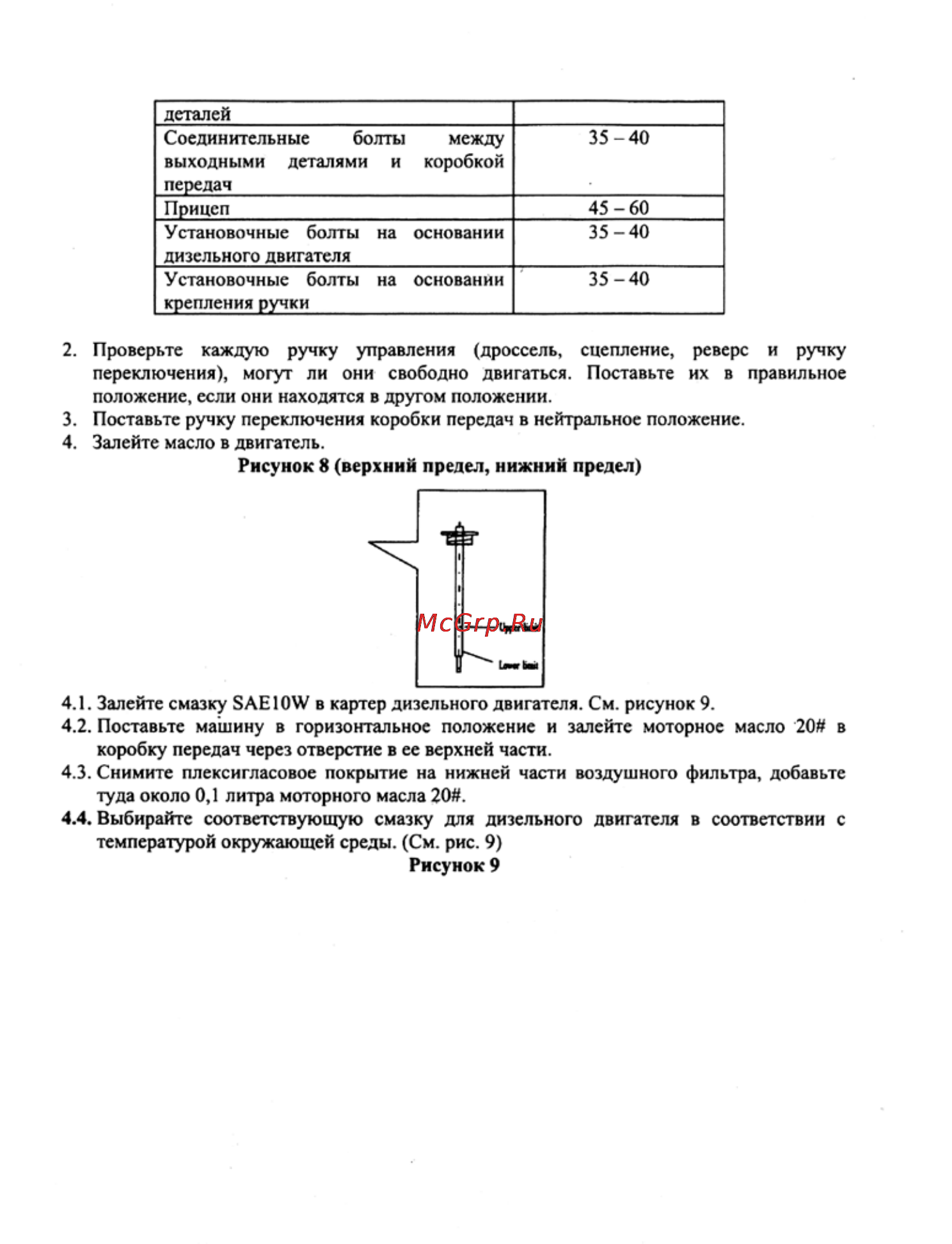

деталей Соединительные болты между выходными деталями и коробкой передач Прицеп Установочные болты на основании дизельного двигателя Установочные болты на основании крепления ручки 35 40 45 60 35 40 35 40 2 Проверьте каждую ручку управления дроссель сцепление реверс и ручку переключения могут ли они свободно двигаться Поставьте их в правильное положение если они находятся в другом положении 3 Поставьте ручку переключения коробки передач в нейтральное положение 4 Залейте масло в двигатель Рисунок 8 верхний предел нижний предел 4 1 Залейте смазку SAE10W в картер дизельного двигателя См рисунок 9 4 2 Поставьте машину в горизонтальное положение и залейте моторное масло 20 в коробку передач через отверстие в ее верхней части 4 3 Снимите плексигласовое покрытие на нижней части воздушного фильтра добавьте туда около 0 1 литра моторного масла 20 4 4 Выбирайте соответствующую смазку для дизельного двигателя в соответствии с температурой окружающей среды См рис 9 Рисунок 9 9
