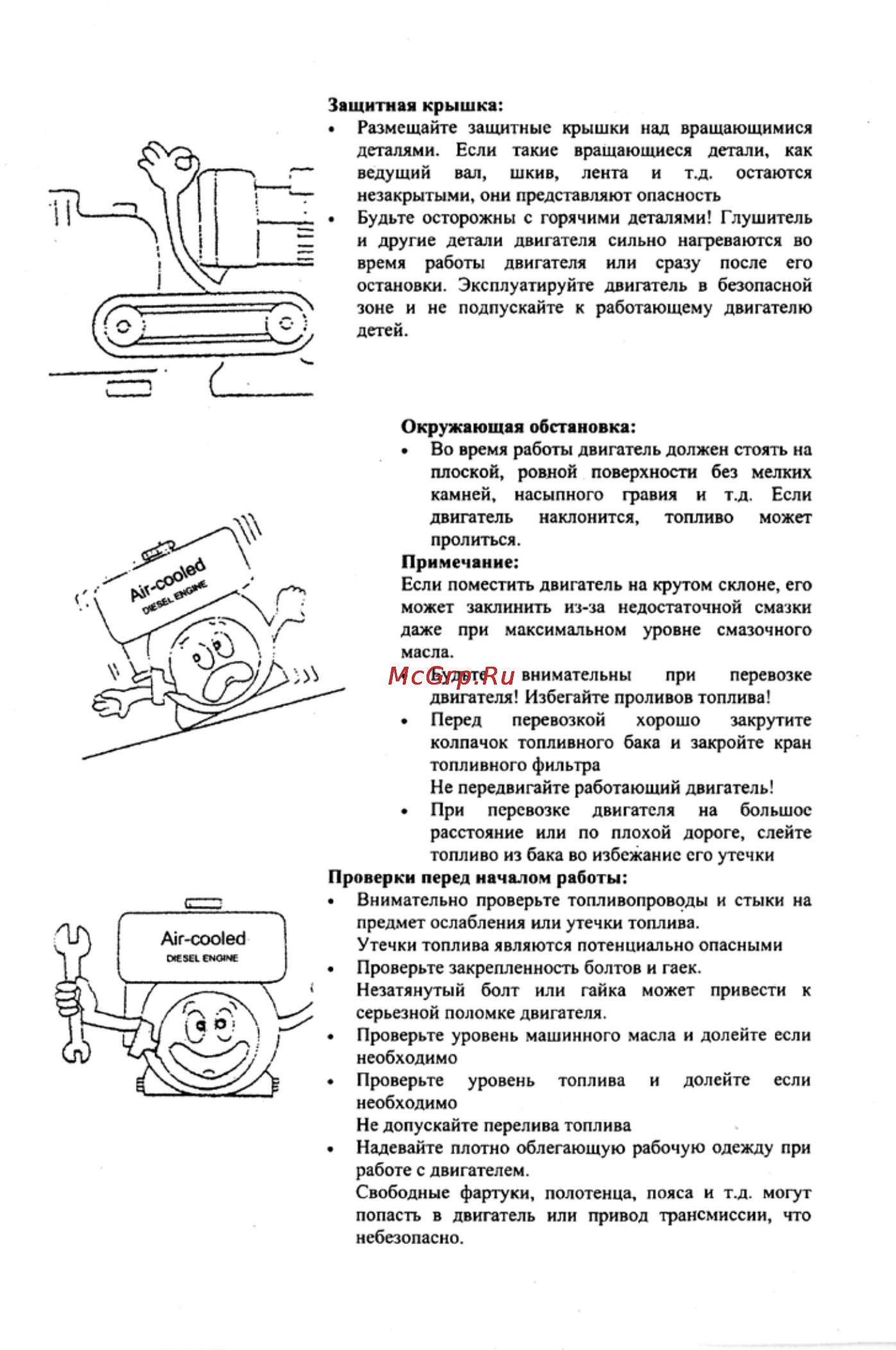

Защитная крышка Размещайте защитные крышки над вращающимися деталями Если такие вращающиеся детали как ведущий вал шкив лента и т д остаются незакрытыми они представляют опасность Будьте осторожны с горячими деталями Глушитель и другие детали двигателя сильно нагреваются во время работы двигателя или сразу после его остановки Эксплуатируйте двигатель в безопасной зоне и не подпускайте к работающему двигателю детей Окружающая обстановка Во время работы двигатель должен стоять на плоской ровной поверхности без мелких камней насыпного гравия и т д Если двигатель наклонится топливо может пролиться Примечание Если поместить двигатель на крутом склоне его может заклинить из за недостаточной смазки даже при максимальном уровне смазочного масла Будьте внимательны при перевозке двигателя Избегайте проливов топлива Перед перевозкой хорошо закрутите колпачок топливного бака и закройте кран топливного фильтра Не передвигайте работающий двигатель При перевозке двигателя на большое расстояние или по плохой дороге слейте топливо из бака во избежание его утечки Проверки перед началом работы Внимательно проверьте топливопроводы и стыки на предмет ослабления или утечки топлива Утечки топлива являются потенциально опасными Проверьте закрепленность болтов и гаек Незатянутый болт или гайка может привести к серьезной поломке двигателя Проверьте уровень машинного масла и долейте если необходимо Проверьте уровень топлива и долейте если необходимо Не допускайте перелива топлива Надевайте плотно облегающую рабочую одежду при работе с двигателем Свободные фартуки полотенца пояса и т д могут попасть в двигатель или привод трансмиссии что небезопасно 4
