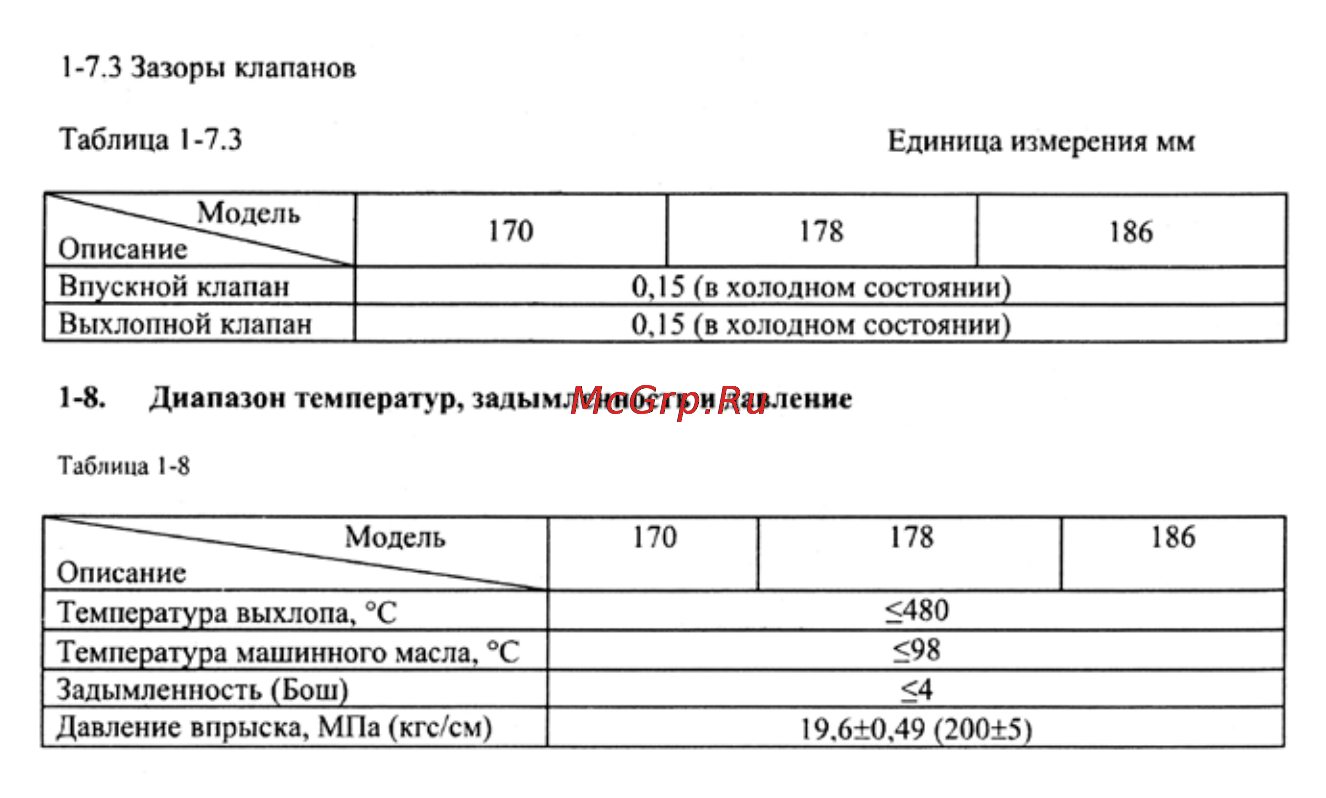

1 7 3 Зазоры клапанов Таблица 1 7 3 Модел ь Описание Впускной клапан Выхлопной клапан Единица измерения мм 170 178 186 0 15 в холодном состоянии 0 15 в холодном состоянии 1 8 Диапазон температур задымленность и давление Таблица 1 8 Модель Описание Температура выхлопа С Температура машинного масла С Задымленность Бош Давление впрыска МПа кге см 170 178 480 98 4 19 6 0 49 200 5 49 186
