Встроенный датчик (только BL-C160)
Встроенный датчик камеры – это пироэлектрический инфракрасный датчик, использующий
инфракрасное излучение для обнаружения в пределах своего действия разности температур,
излучение которых от природы присуще людям, животным и т. д. Датчик может использоваться для
включения режима буферизации (т. е. временного сохранения) изображений в памяти камеры. При
необходимости эти изображения можно просмотреть позднее. Датчик также можно использовать для
переключения камеры в режим передачи изображений кому-либо или куда-либо по протоколу FTP,
HTTP или по электронной почте.
Активный диапазон обнаружения датчика
• Если температура объектов в зоне действия датчика камеры не отличается от температуры
окружающей среды (например, в жаркий летний день), способность обнаружения датчика может
ухудшаться. И напротив, в зимнее время температура воздуха понижается, и температурные
различия увеличиваются, что облегчает обнаружение движения датчиком.
• Если камера направлена на дорогу, сенсор может неправильно обнаруживать движение вследствие
помех, создаваемых проходящими автомобилями. О том, как устанавливать камеру, чтобы она не
была направлена на дорогу и работала без помех, смотрите в Примере 1 или в Примере 2 на стр.15.

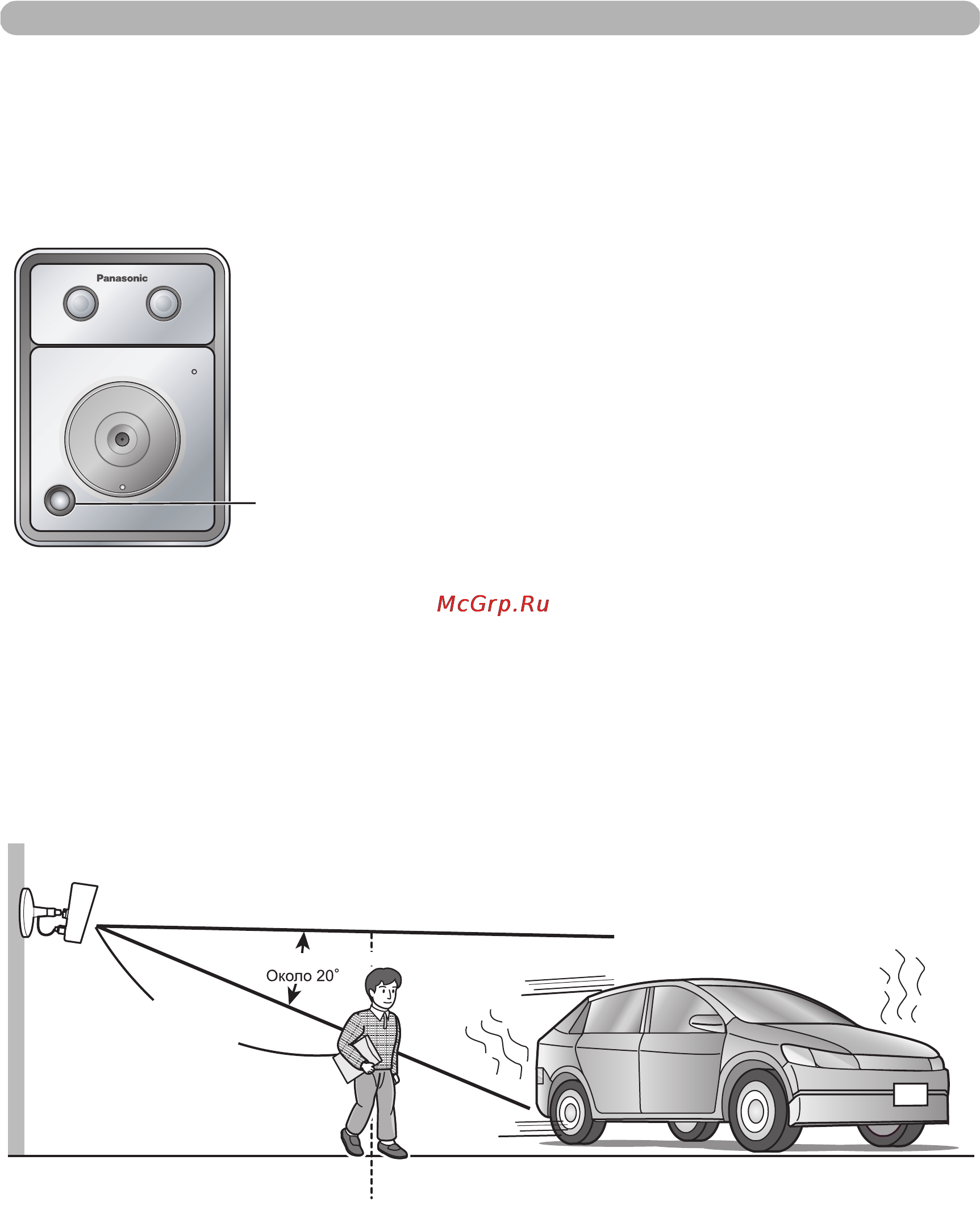

Если камера установлена при температуре окружающей среды 20 °C (68 °F)
Встроенный датчи
к
Около 5 м (m)
Камера
Протяженность диапазона
обнаружения
(16 футов 5 дюймов)
Угол диапазона обнаружения
