18
Монтаж камеры
Внимание
• Не вкручивайте винты в мягкий материал. Винты следует вкручивать в крепкую область стены
(например, в опору), иначе камера может упасть и сломаться.
• При установке камеры не забудьте прикрепить контровочную проволоку, чтобы предохранить
камеру от падения.
• Не располагайте камеру рядом с любыми устройствами, выделяющими тепло (например,
водонагревателями и кондиционерами воздуха). (Расположение камеры рядом с устройствами,
выделяющими тепло, может привести к неправильной работе датчика при обнаружении.)
Примечание
• Для соединения камеры и блока передачи питания используйте кабель LAN, длина
которого не превышает 30 м (m) (98 футов 5 дюймов).
• Используйте винты, соответствующие материалу стены.
• Винты из комплекта поставки предназначены только для деревянных стен.
• Длительное воздействие прямых солнечных лучей или света галогенной лампы на датчик
изображения камеры может повредить его. Учитывайте это при установке камеры.
• Обязательно закупорите все отверстия, проделанные во время установки.
• При подключении кабеля обеспечьте его водонепроницаемость с помощью прилагаемого
прямоугольного сочленения, вспененной клейкой ленты и липкой ленты.
• При прокладке кабелей в земле не соединяйте их под землей. Чтобы предохранить кабели от
воды, прокладывайте их в изоляционной трубке.
• Прежде чем выбирать место для установки камеры, ознакомьтесь с действием встроенного
датчика на стр.9-12.
1

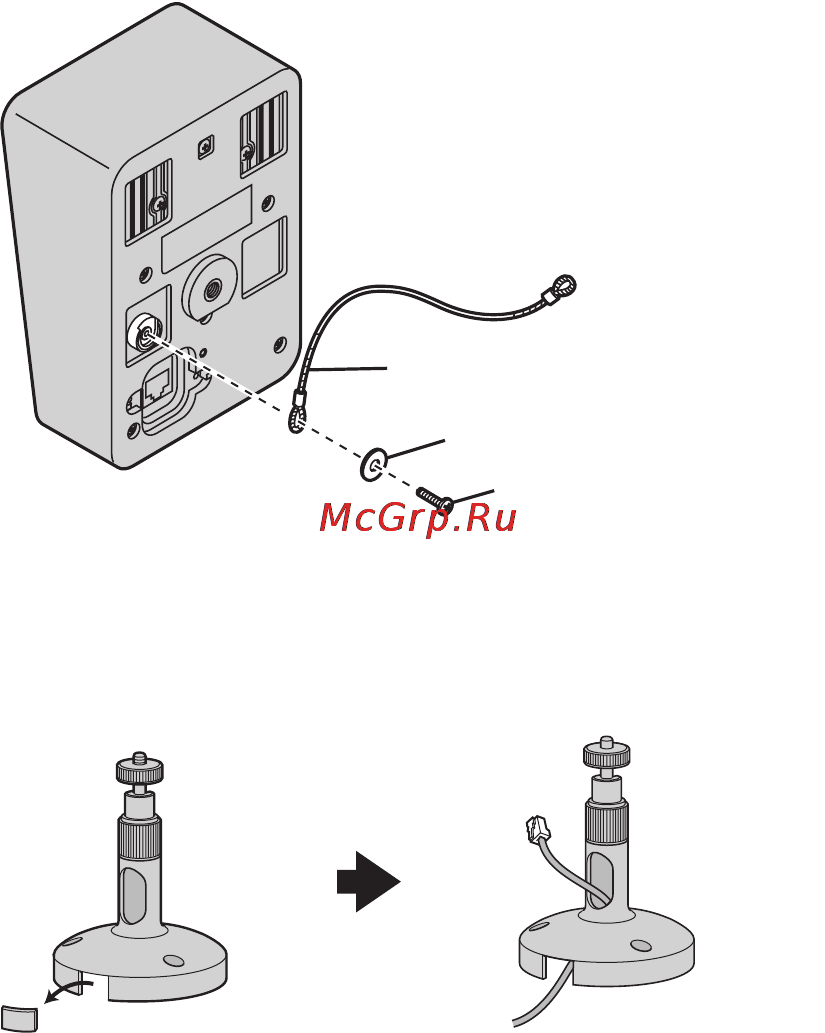

Прикрепите контровочную проволоку к камере с помощью винта B (из
комплекта поставки) и шайбы S (из комплекта поставки).
• При установке камеры не забудьте прикрепить контровочную проволоку, чтобы предохранить
камеру от падения.
2
Удалите заглушку на универсальной стойке, а затем пропустите наружный
сетевой кабель через прорезь.
Контровочная проволока
Шайба S
Винт B
