28

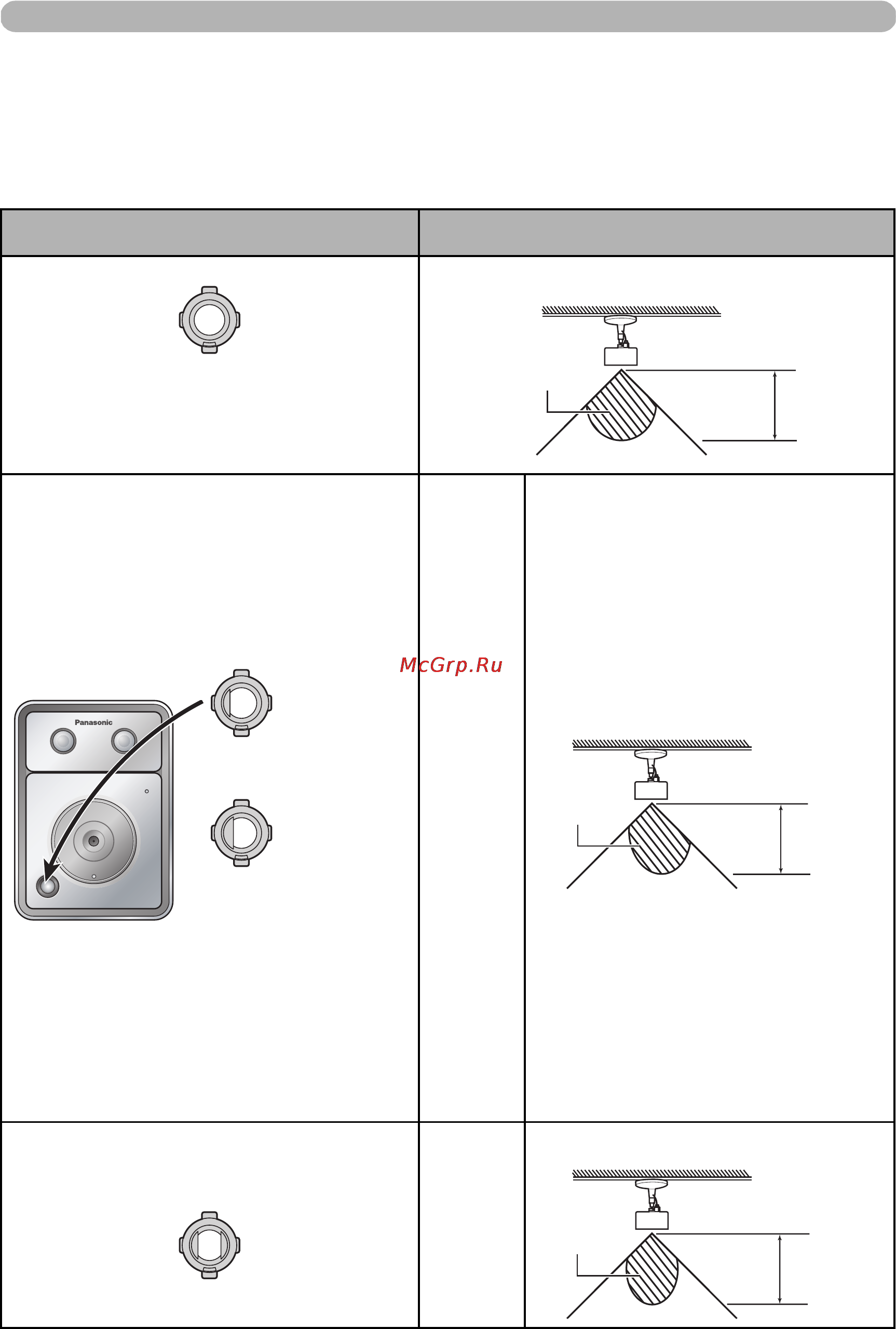

Диапазоны обнаружения для насадок диапазона датчика
Насадки диапазона датчика можно использовать для ограничения обнаружения в случае перепадов
температуры в определенных областях диапазона обнаружения. Перепады температуры могут
воздействовать на дальность распознавания объектов в диапазоне обнаружения. Ознакомьтесь с
различными диапазонами обнаружения, приведенными ниже.
Обратите внимание, что рисунки ниже характеризуют диапазоны обнаружения, если чувствительность
датчика установлена на “Средняя” (см. стр. 26).
Примечание
• Область блокируемого диапазона обнаружения определяется положением насадки.
Насадка диапазона датчика Температура: 20 °C (68 °F)
Стандартная насадка
(прикреплена во время покупки)
N
Если с правой стороны диапазона
обнаружения имеются объекты, которые не
должны обнаруживаться, прикрепите насадку
для блокирования правой стороны.
Прикрепите насадку 2 или 1, как показано на
рисунке ниже.
Примечание
• Если с левой стороны диапазона
обнаружения имеются объекты,
которые не должны определяться,
прикрепите насадку 1 или насадку 2 к
левой стороне.(В этом случае
диапазоны обнаружения, показанные
справа, меняются местами.)
Насадка 2
N
Чтобы блокировать обнаружение на обеих
сторонах диапазона обнаружения, прикрепите
насадку 3, как показано на рисунке ниже.
Насадка 3
Вид сверху
Около 5 м (m)
(16 футов
5 дюймов)
Диапазон обнаружения
Номер указан на
боковой части
насадки.
Насадка 1
Насадка 2
Чтобы
блокировать с
правой стороны
больший
диапазон, чем
позволяет
насадка 2,
прикрепите
насадку 1.
Вид сверху
Около 5 м (m)
(16 футов
5 дюймов)
Диапазон
обнаружения
Насадка 3
Вид сверху
Около 5 м (m)
(16 футов
5 дюймов)
Диапазон
обнаружения
