27
Насадки диапазона датчика (только BL-C160)
При наличии объектов, которые не должны обнаруживаться встроенным датчиком, к камере можно
прикрепить насадку диапазона датчика для управления диапазоном обнаружения.
Поставляется 4 насадки диапазона датчика: стандартная насадка (прикреплена при покупке), насадка
1, насадка 2 и насадка 3. Каждая насадка блокирует обнаружение в различных направлениях и в
различной степени. Насадки можно прикреплять под углом 45°. Выберите наиболее подходящие
насадку и угол крепления. Подробнее о диапазоне обнаружения для каждой насадки см. на следующей
странице.
Примечание
• Чтобы дети не проглотили насадки диапазона датчика, храните их в недоступном для детей
месте.

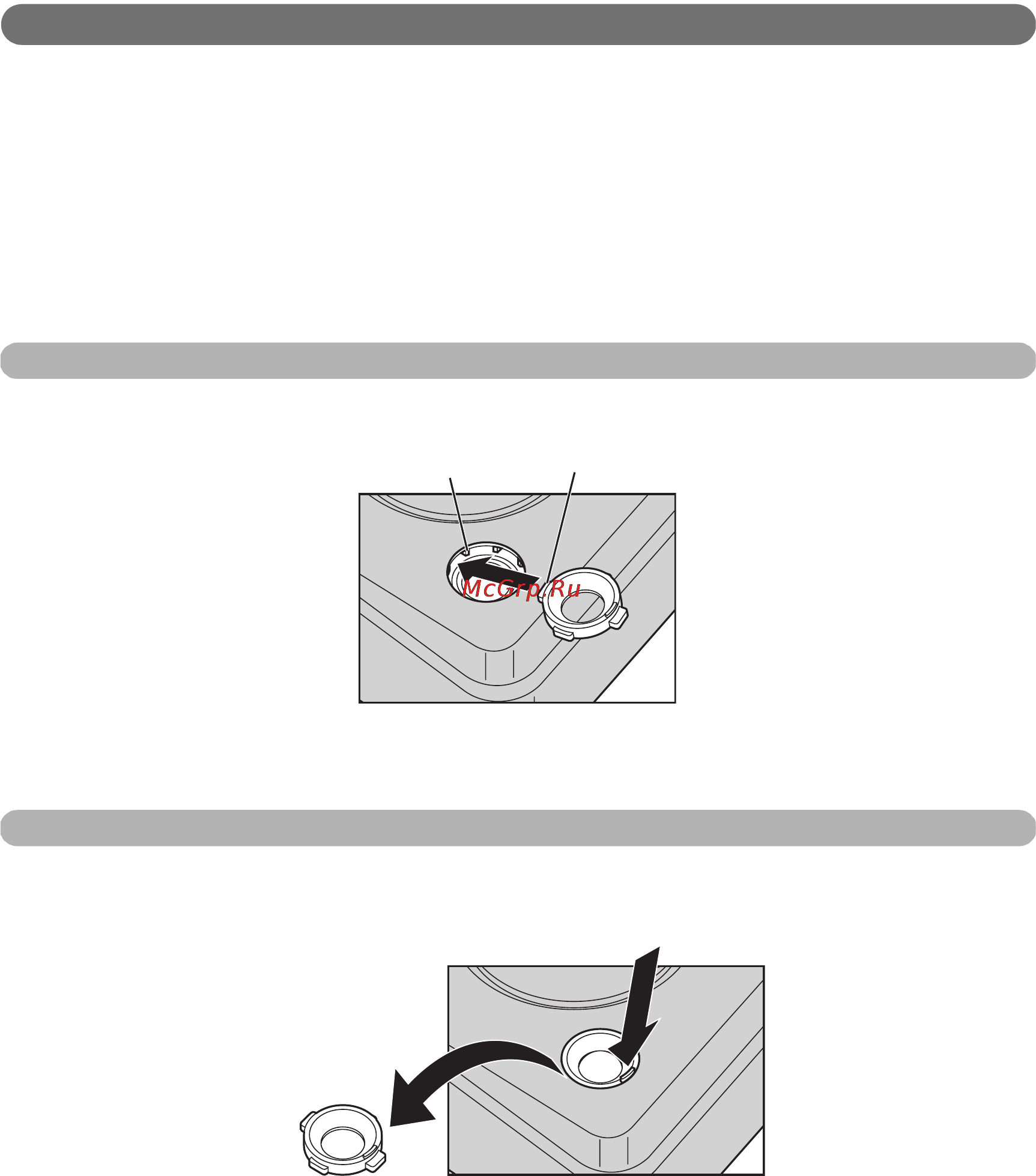

Как крепить насадки
Совместите выступ насадки с прорезью в датчике и вставьте насадку.
Примечание
• Неправильно вставленная насадка может воздействовать на возможности обнаружения.
Как снимать насадки
Зажмите пальцами край насадки, чтобы поднять ее, а затем снимите.
Выступ
Прорезь
1. Зажмите
2. Удалите
