14

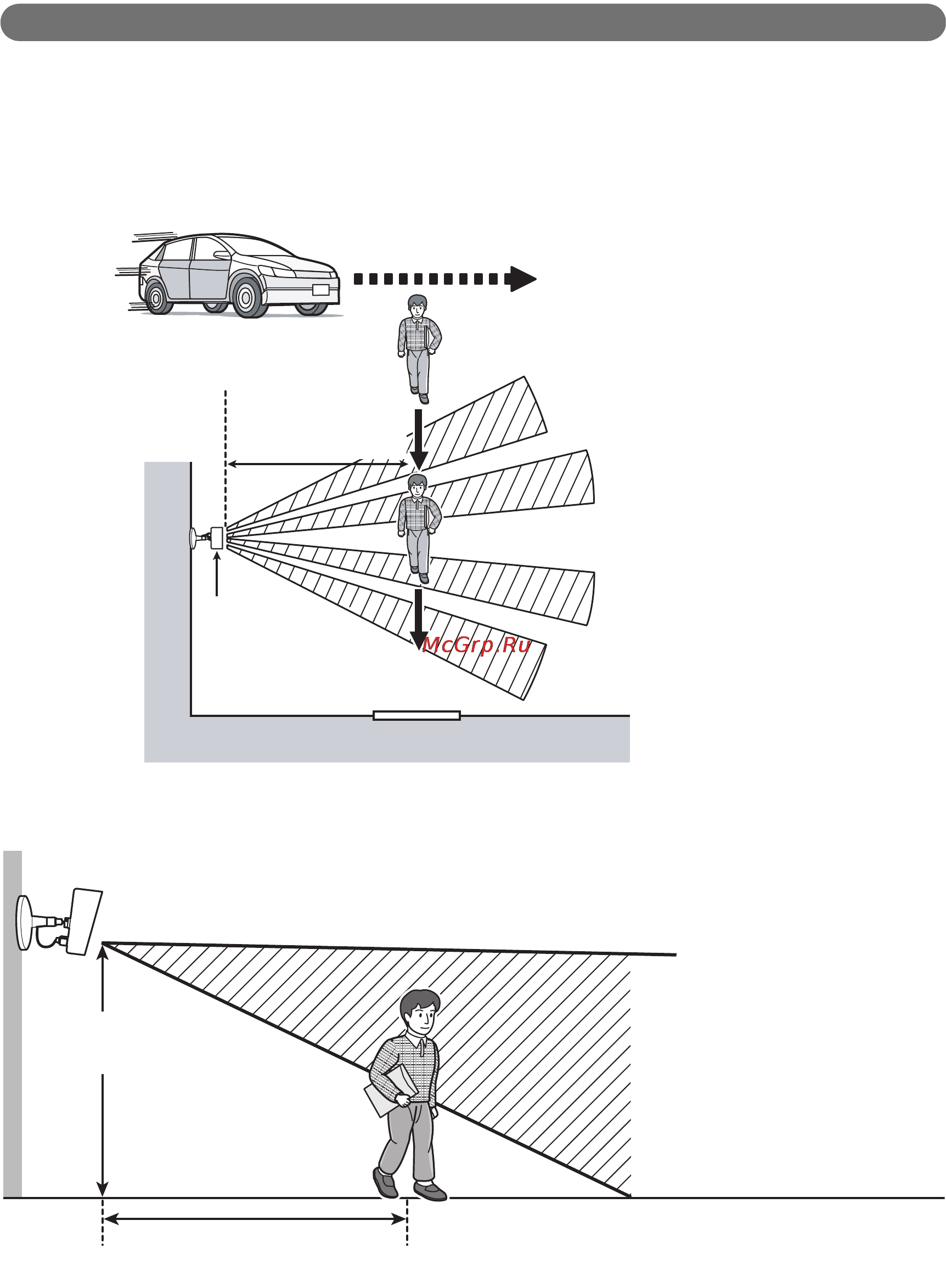

Рекомендуемые места для установки
Вид сверху
В местах, где можно легко обнаружить людей, сворачивающих с улицы в сторону охраняемой
территории, и где проходящие автомобили не будут создавать помехи.
Людей обнаруживать проще, когда они проходят перед камерой.
Для управления диапазоном обнаружения к камере можно прикрепить насадку диапазона датчика.
Подробнее см. стр.27.
Вид сбоку
Расстояние
Трудно обнаружить
Быстрое обнаружение
Вход
Камера
Около 3 м (m)
(9 футов 10 дюймов)
Около 3 м (m)
Около 3 м (m)
(9 футов 10 дюймов)
(9 футов 10 дюймов)
Высота
Расстояние
Камера
