22
Крепление на известковой или бетонной поверхности
• Подготовьте дюбели для монтажных винтов диаметром 4 мм (mm) (3/16 дюйма).
A
Прислоните универсальную стойку к стене в том месте, где будет крепиться универсальная
стойка, и обозначьте точки, где необходимо проделать отверстия.
B

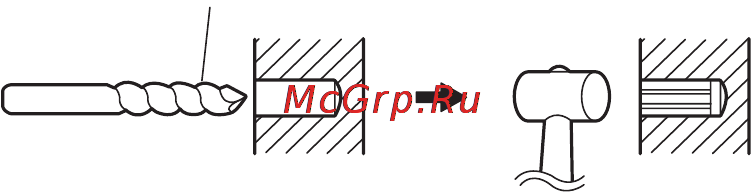

Проделайте отверстия с помощью электродрели. Вставьте дюбели (приобретаются
отдельно) в отверстия и забейте их в отверстия молотком.
• При сверлении известковая стена легко разрушается. Будьте внимательны, поскольку части
известкового покрытия могут отслаиваться и отпадать.
C
Прикрепите универсальную стойку с помощью винтов.
Сверло для бетона (в случае кафельного покрытия используйте сверло для кафеля)
