Panasonic BL-C140 [23/32] Регулировка диапазона и чувствительности
![Panasonic BL-C140 [23/32] Регулировка диапазона и чувствительности](/views2/1014934/page23/bg17.png)
23
Регулировка диапазона и
чувствительности
Защита датчика от помех (только BL-C160)
При помехах, создаваемых объектами, используйте одну из прилагаемых насадок диапазона датчика,
чтобы закрыть соответствующую область датчика.
Для встроенных датчиков
Пример 1
При наличии объектов, создающих помехи (например, автомобилей), на одной стороне экрана или в
его углу прикрепите насадку 1 или 2, чтобы закрыть соответствующую область датчика.

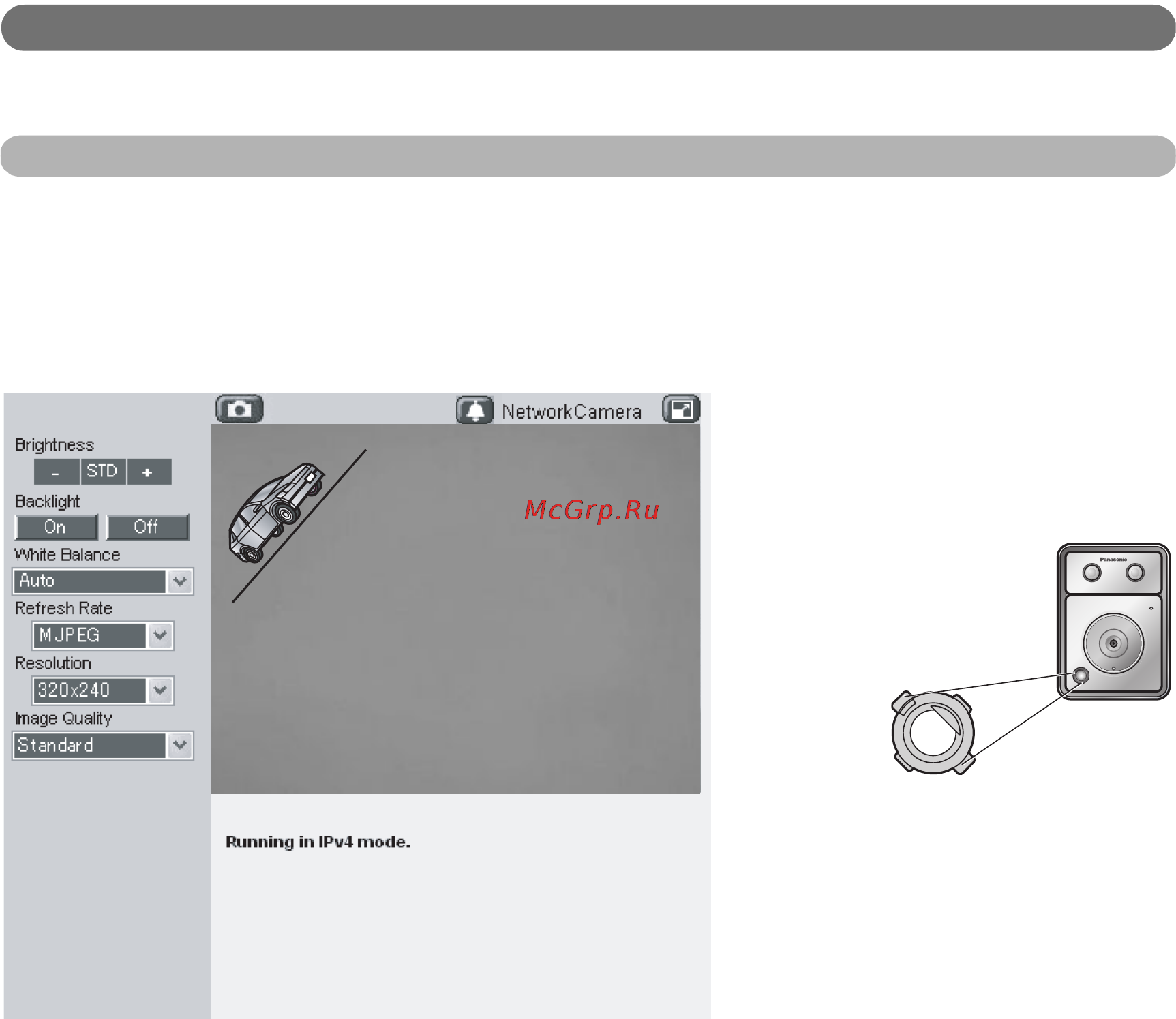

• В примере, приведенном ниже, объект в левом верхнем углу изображения может мешать датчику,
поэтому правый верхний угол датчика необходимо заблокировать с помощью насадки диапазона
датчика.
