16

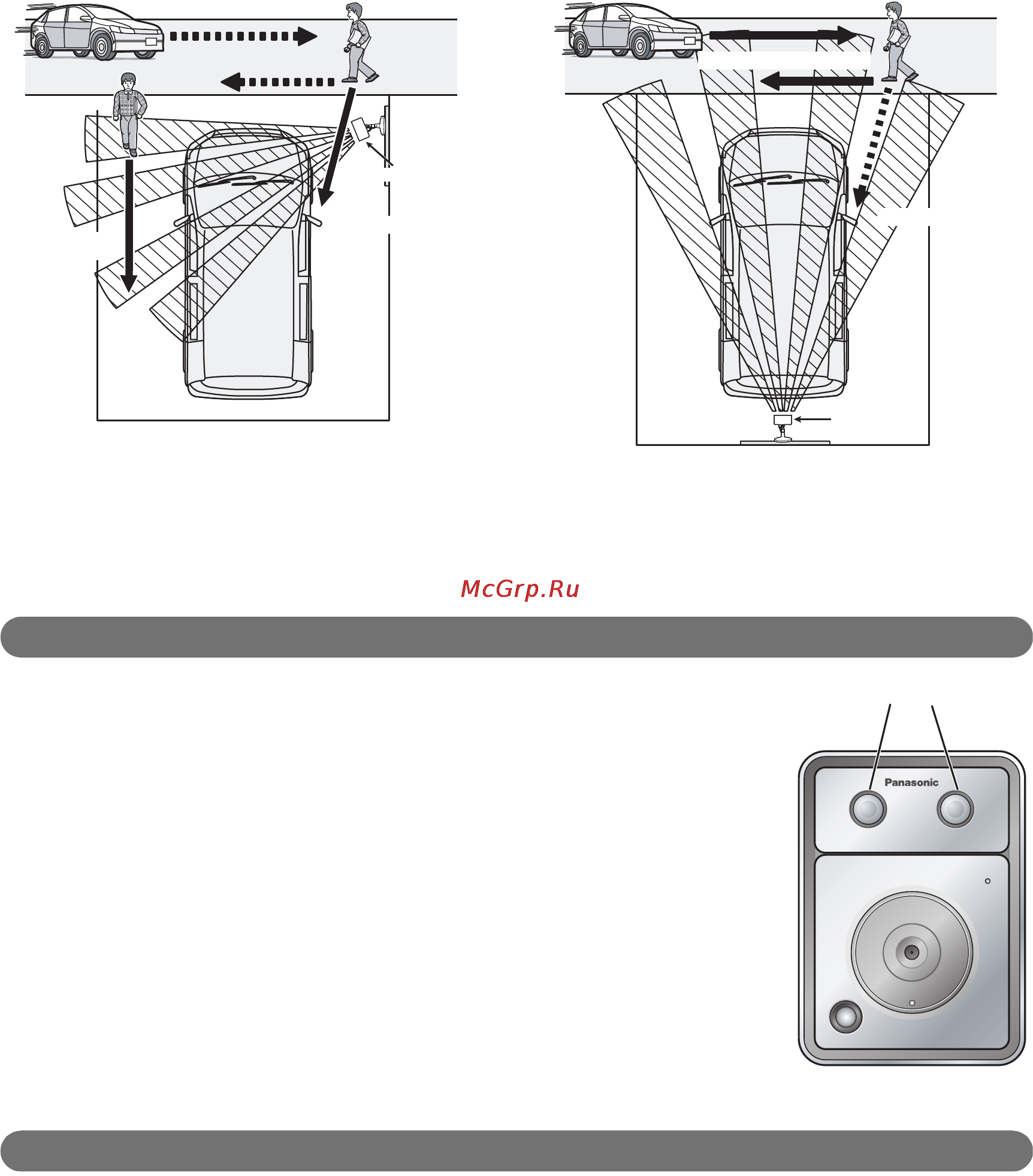

Пример 2: Для обнаружения людей, входящих на территорию гаража
Яркость света (только BL-C160)
Камера оборудована встроенной лампой, которая может включаться
автоматически, когда темнеет, или при срабатывании функции обнаружения
движения или датчика.
Следующие уровни яркости измерены на расстоянии 3 м (m)
(9 футов 10 дюймов) от камеры.
Прямо перед камерой: около 8,5 люкс (lx)
20° в стороны от камеры: около 2,5 люкс (lx)
Заметьте, что лампа может не давать достаточно света для освещения
окружающего пространства.
Воздействие яркости и расстояния на качество изображения
Распознавание лиц затруднено в следующих ситуациях.
• Если человек находится слишком далеко от камеры
(Обычно лица распознаются с расстояния до 3 м (m) [9 футов 10 дюймов], однако на расстояние, на
котором лица могут быть распознаны, воздействуют другие факторы, например, затенение,
контровый свет, угол и т.д.)
• Во второй половине дня и вечером или в другое время, когда вокруг темно
• В местах, где люди перемещаются перед камерой (что создает эффект размыва)
Рекомендуется Не рекомендуется
Посторонние, входящие в гараж,
обнаруживаются легко, но при обнаружении
людей и автомобилей, проходящих по улице,
возникают затруднения.
Людей обнаруживать проще, когда они проходят
перед камерой.
Люди и автомобили, проходящие по улице,
обнаруживаются легко, но при обнаружении
посторонних, входящие в гараж, возникают
затруднения.
Примечание
• Камеры следует устанавливать таким
образом, чтобы в их поле обзора попадали
припаркованные автомобили или другие
объекты в гараже.
Трудно обнаружить
Быстрое обнаружение
Улица
Камера
Быстрое
обнаружение
Быстрое обнаружение
Трудно обнаружить
Камера
Улица
Свет
