19
3

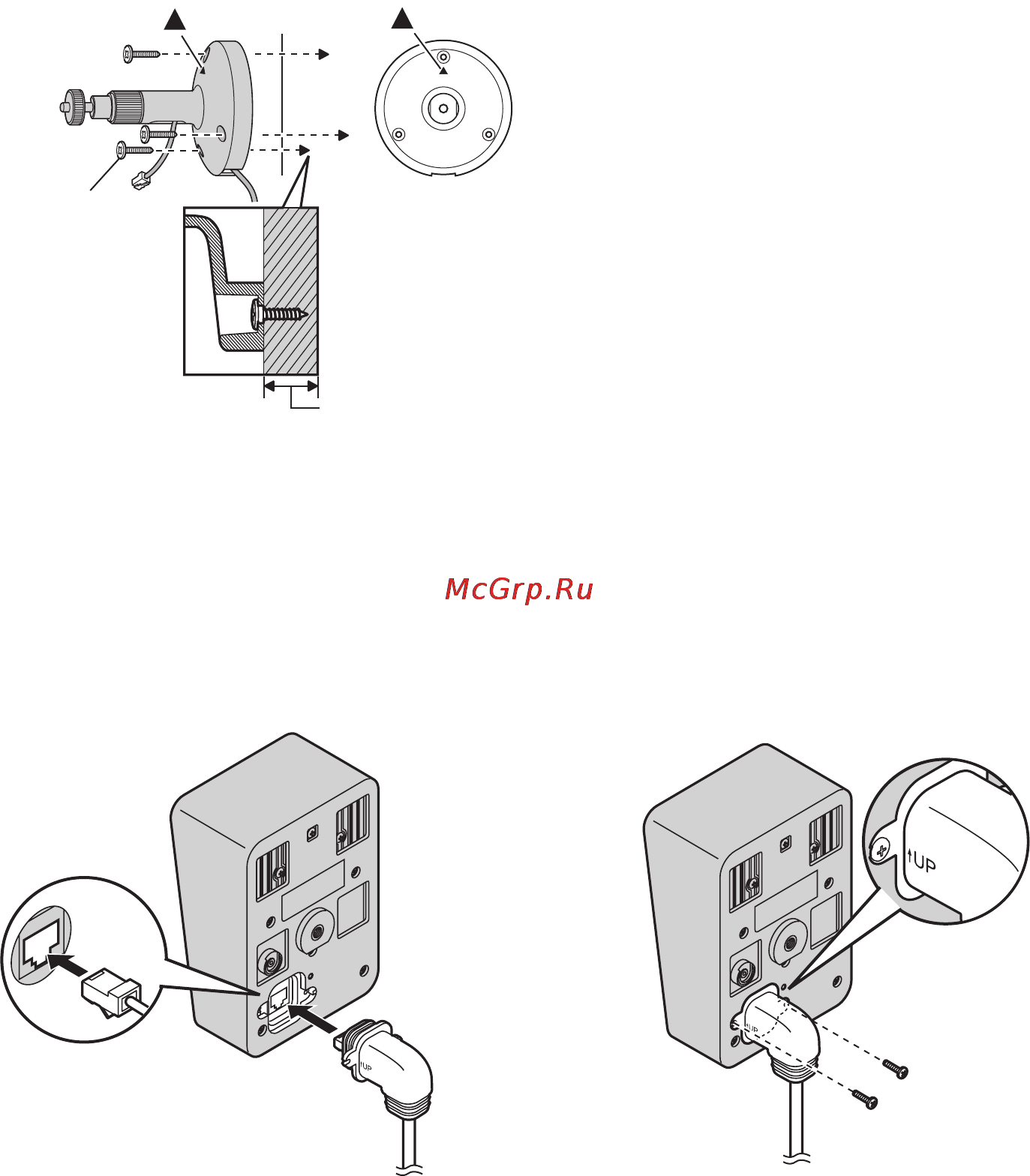

Надежно прикрепите универсальную стойку к стене с помощью винта A (из
комплекта поставки).
• Не вкручивайте винты в мягкий материал. Винты следует вкручивать в крепкую область стены
(например, в опору), иначе камера может упасть и сломаться.
• Используйте винты, соответствующие типу материала, к которому крепится камера.
• Будьте внимательны, не пережимайте кабель.
• Убедитесь, что универсальная стойка надежно прикреплена к балке (толщиной не менее 25
мм (mm) [1 дюйм]). Если балки нет, используйте деревянную рейку на другую сторону стены,
чтобы камера была надежно закреплена и не падала.
4
Пропустите кабель через прямоугольное сочленение и прикрепите
прямоугольное сочленение, затянув винт B.
• Вставьте кабель LAN до защелкивания.
• При креплении прямоугольного сочленения к камере убедитесь, что символ “
↑
UP” направлен
вверх.
• Надежно затяните все винты.
Винт A
Не менее 25 мм (mm)
(1 дюйм)
