11
RUS
УСТАНОВКА
УСТАНОВКА СИСТЕМЫ SOUNDBAR
УСТАНОВКА ТЕЛЕВИЗОРА С СИСТЕМОЙ SOUNDBAR НА
НАСТЕННОЕ КРЕПЛЕНИЕ
● Данная модель подходит для телевизоров Samsung 2015 года выпуска моделей S9000/S9500 с
изогнутым экраном диагональю 65"/78". Перейдите на домашнюю страницу веб-сайта Samsung
Electronics, чтобы ознакомиться с подробным списком соответствующих моделей.
● Для крепления и системы Soundbar, и телевизора с помощью настенного крепления следует
прикрепить сначала систему Soundbar к телевизору, а затем прикрепить сам телевизор.
● Для крепления телевизора на стене см. руководство пользователя, прилагаемое к приобретенному
телевизору.
● Данная модель Soundbar поставляется с уже прикрепленными деталями Крепежная ножка и
Опору.
● Из-за особенностей дизайна эту систему Soundbar нельзя установить с телевизорами, с которыми
она несовместима (ни с помощью крепления к телевизору, ни на подставке).
Проверьте наличие входящих в комплект принадлежностей, перечисленных ниже.
Держатель винта 1 : 4 ШТ. Держатель винта 2 : 8 ШТ.
Установка на
телевизор
Фиксатор опоры
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
DC 24V
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
1
2

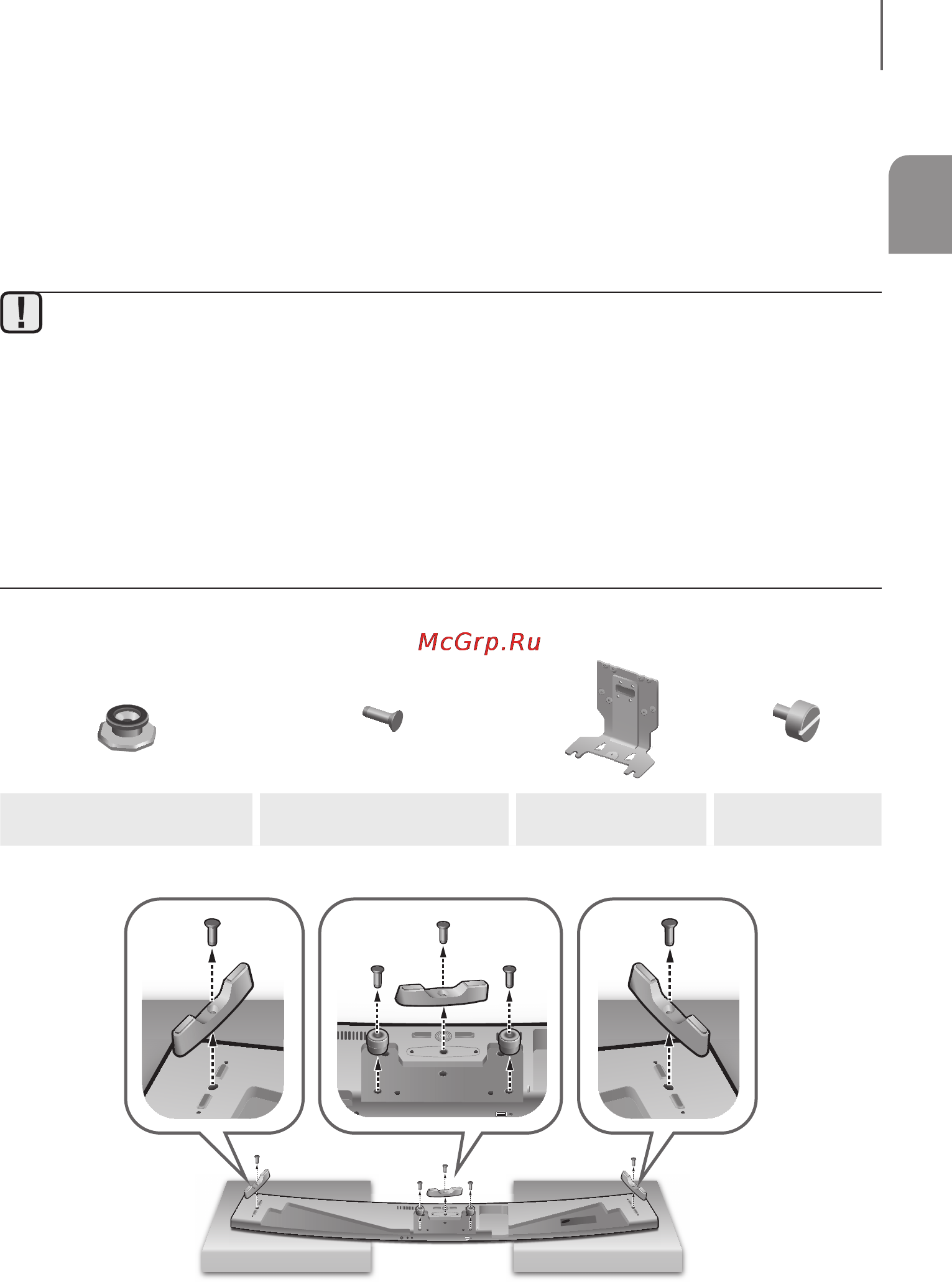

1. Положите систему Soundbar, как показано на рисунке. Следите, чтобы кнопки не были прижаты к поверхности.
2. Если деталь Крепежная ножка/Опору прикреплена к системе, то для установки крепления
телевизора ее необходимо снять.
УСТАНОВКА
HW-J8500_J8501_RUS_0225.indd 11HW-J8500_J8501_RUS_0225.indd 11 2015-02-25 5:20:312015-02-25 5:20:31
