Samsung HW-J8501 [77/99] Установлення пристрою soundbar
![Samsung HW-J8501 [77/99] Установлення пристрою soundbar](/views2/1155770/page77/bg4d.png)
11
UKR
УСТАНОВЛЕННЯ
УСТАНОВЛЕННЯ ПРИСТРОЮ
SOUNDBAR
МОНТАЖ ЗВУКОВОЇ ПАНЕЛІ SOUNDBAR ТА ТЕЛЕВІЗОРА
НА СТІНУ
●Ця модель сумісна з вигнутими телевізорами Samsung 2015 року серій S9000/S9500 (65"/78"),
Щоб переглянути повний список сумісних моделей, перейдіть на головну сторінку сайту Samsung
Electronics.
● Щоб закріпити на стіні звукову панель Soundbar і телевізор, спочатку приєднайте пристрій до
телевізора й лише після цього закріпіть телевізор.
● Інструкції з кріплення телевізора на стіні наведено в посібнику користувача (входить
у комплект
постачання телевізора).
●Ця модель звукової панелі постачається з прикріпленими
Ніжка
і
Тримач
.
● Панель Soundbar можна використовувати тільки із сумісними телевізором і стійкою незалежно від
їх конфігурації.

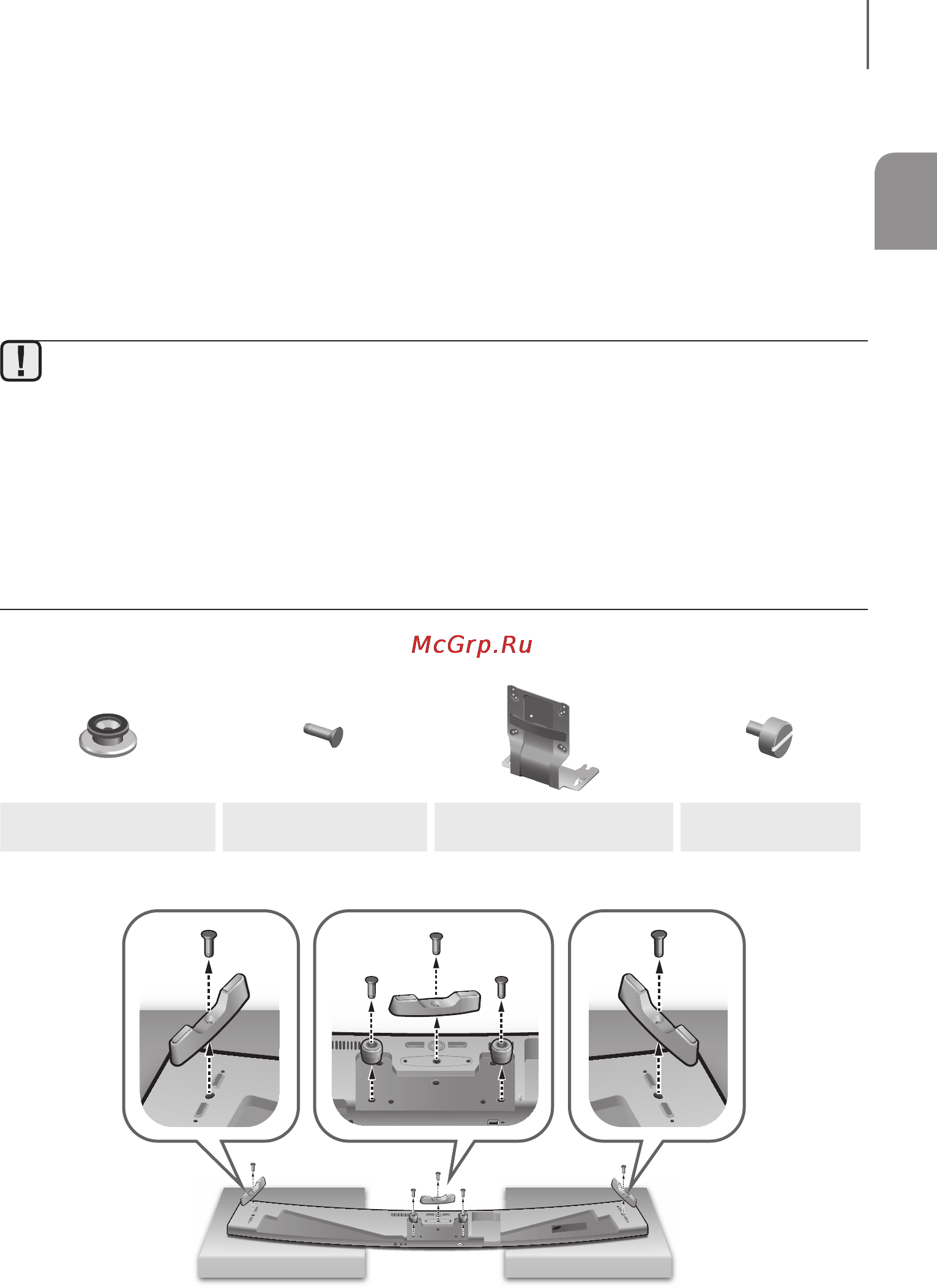

Перевірте наявність у комплекті поставки наведених нижче аксесуарів.
Гвинт 1 : 4 шт. Гвинт 2 : 8 шт. Кріплення на телевізор Фіксатор
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
DC 24V
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
1
2
1. Розмістіть звукову панель як показано на малюнку: кнопки не мають торкатися поверхні опори.
2. Перед установленням кріплення для телевізора Ніжка/Тримач необхідно зняти.
УСТАНОВЛЕННЯ
HW-J8500_J8501_UKR_0225.indd 11HW-J8500_J8501_UKR_0225.indd 11 2015-02-25 5:15:552015-02-25 5:15:55
